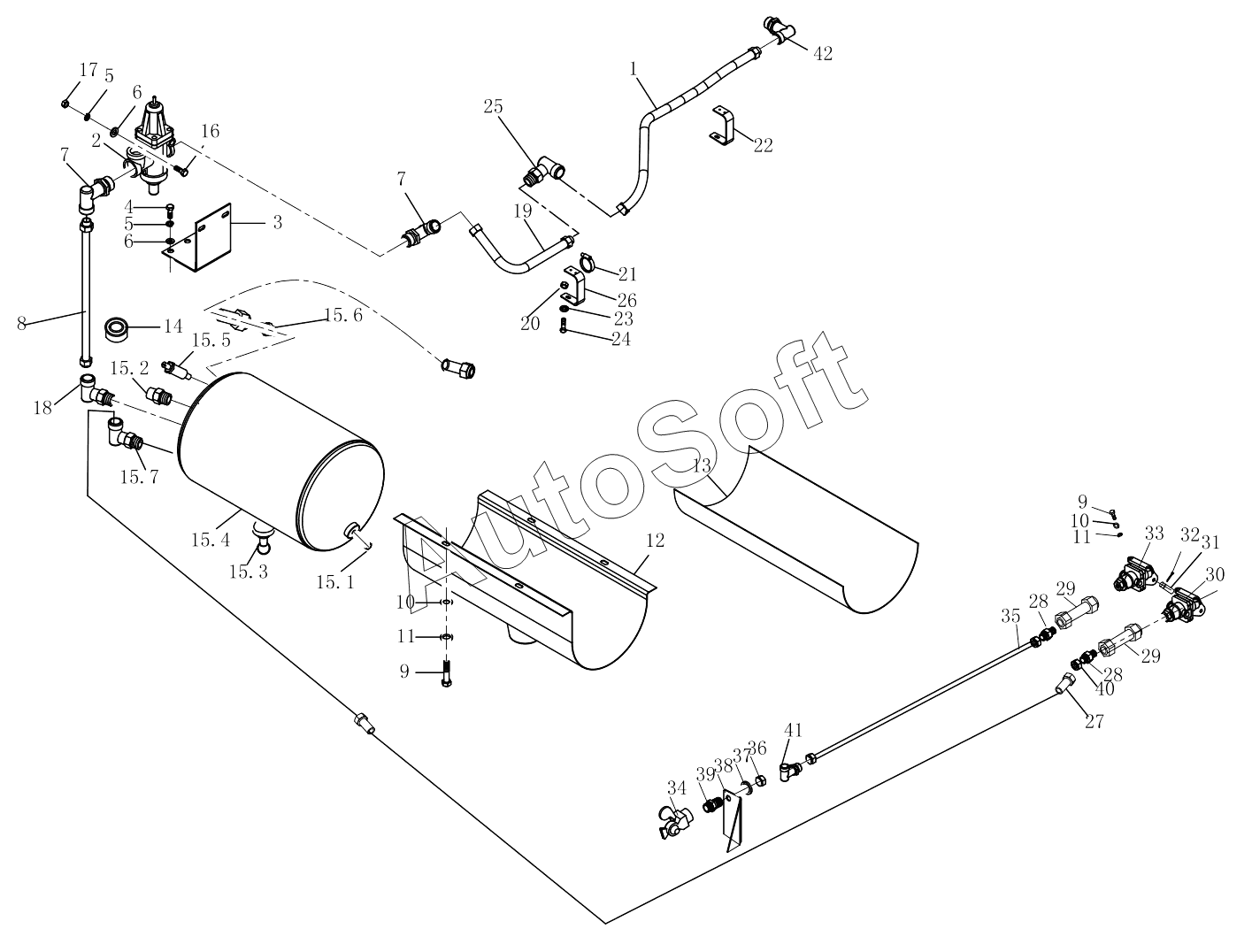

Каталог запасных частей к технике: YTO LX2204 (2023). Пневматический тормоз в сборе
1
2
3
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
13
14
15.1
15.2
15.3
15.4
15.5
15.6
15.7
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Патрубок компрессора | |
| 10 | 2***3 | Шайба | |
| 11 | 2***1 | Шайба | |
| 12 | 2***7 | Кронштейн воздушного баллона | |
| 13 | 2***3 | Фиксированная подушка воздушного резервуара | |
| 14 | 2***3 | Пылевой рукав | |
| 15.1 | 2***3 | Коническая шестигранная пробка | |
| 15.2 | 2***0 | Клапан впуска воздуха | |
| 15.3 | 2***1 | Двухходовой водонепроницаемый предохранительный клапан | |
| 15.4 | 2***1 | Воздушный бак | |
| 15.5 | 2***4 | Предохранительный клапан | |
| 15.6 | 2***4 | Разъем усилителя воздуха | |
| 15.7 | 2***1 | Локтевой сустав | |
| 16 | 2***6 | Болт | |
| 17 | 2***2 | Гайка | |
| 18 | 2***1 | Локтевой сустав | |
| 19 | 2***9 | Разгрузочный клапан передней трубы радиатора в сборе | |
| 2 | 2***5 | Предохранительный клапан | |
| 20 | 2***7 | Гайка | |
| 21 | 2***7 | Зажим | |
| 22 | 2***6 | Кронштейн крепления тепловой трубы | |
| 23 | 2***7 | Шайба | |
| 24 | 2***5 | Болт | |
| 25 | 2***5 | Соединение под прямым углом | |
| 26 | 2***2 | Кронштейн, зажим для трубы | |
| 27 | 2***6 | Узел соединительной трубы воздушного резервуара и переходного соединения | |
| 28 | 2***5 | Соединительный сустав | |
| 29 | 2***6 | Соединительный патрубок клапана педали в сборе | |
| 3 | 2***0 | Сварка разгрузочного клапана | |
| 30 | 2***1 | Правый тормозной клапан с отсечкой воздуха | |
| 31 | 2***6 | Замок, педаль тормоза | |
| 32 | 2***7 | шплинт | |
| 33 | 2***0 | Левый вспомогательный тормозной клапан | |
| 34 | 2***5 | Быстросменный адаптер | |
| 35 | 2***7 | соединение | |
| 36 | 2***5 | Гайка | |
| 37 | 2***2 | Шайба | |
| 38 | 2***8 | Соединительный кронштейн пневматического тормоза | |
| 39 | 2***1 | Соединение труб | |
| 4 | 2***2 | Болт | |
| 40 | 2***0 | Совместная гайка | |
| 41 | 2***4 | Комбинированный шарнир под прямым углом | |
| 42 | 2***0 | Соединение изогнутой трубы | |
| 5 | 2***3 | Washer | |
| 6 | 2***7 | Шайба | |
| 7 | 2***7 | Шарнир | |
| 8 | 2***0 | Клапан регулирования давления - соединительной трубы воздушного резервуара | |
| 9 | 2***2 | Болт |
