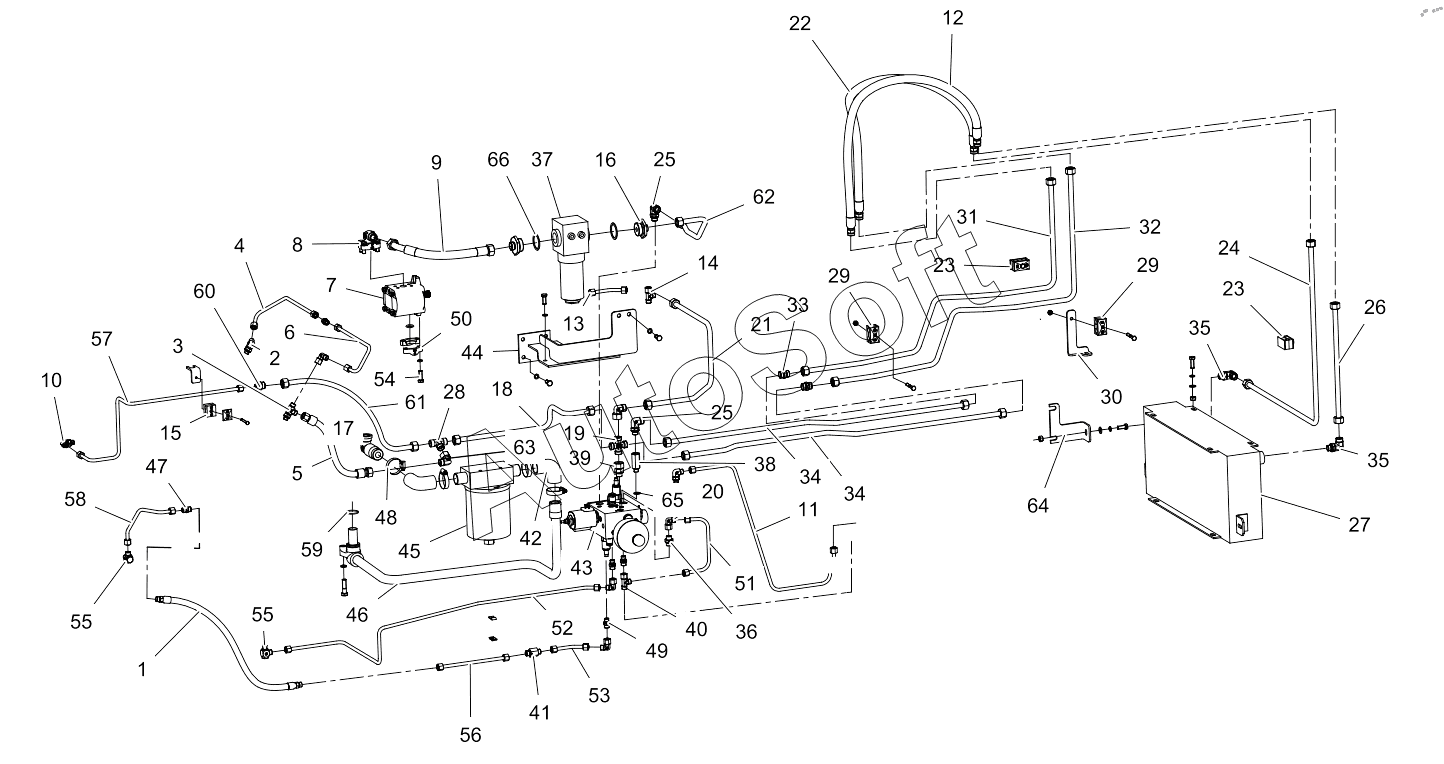

Каталог запасных частей к технике: YTO LX2204 (2023). Сборка системы трубопроводов низкого давления (буфер ВОМ)
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
35
34
34
52
53
54
55
55
56
57
58
59
60
61
62
63
64
65
66
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
19
20
21
22
23
23
24
25
25
26
27
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Шланг управления ВОМ в сборе | |
| 2 | 2***3 | Соединение 45 ° | |
| 3 | 2***2 | Тройник прямой регулируемый шарнир прямой | |
| 4 | 2***2 | к левой трубке смазочного масла тормозов | |
| 5 | 2***3 | к тормозной масляной трубе в сборе | |
| 6 | 2***3 | к правому трубопроводу смазочного масла тормозов в сборе | |
| 7 | 2***6 | Масляный насос | |
| 8 | 2***7 | Угловые фланцевые фитинги SAE | |
| 9 | 2***0 | Шланг переднего выхода масла малого насоса в сборе | |
| 10 | 2***9 | Регулируемый локтевой сустав | |
| 11 | 2***5 | Обратный трубопровод клапана | |
| 12 | 2***6 | Трубка, к радиатору | |
| 13 | 2***8 | Сборка линии смазки конических подшипников | |
| 14 | 2***4 | Регулируемый тройник | |
| 15 | 2***3 | Двухтрубный зажим типа B | |
| 16 | 2***3 | Муфта масляного фильтра высокого давления | |
| 17 | 2***8 | Узел всасывающей трубы малого насоса | |
| 18 | 2***1 | К узлу маслопровода передней секции задней коробки | |
| 19 | 2***7 | 4-ходовое соединение | |
| 20 | 2***3 | Комбинированный шарнир под прямым углом | |
| 21 | 2***2 | Смазочный маслопровод, к коробке передач | |
| 22 | 2***7 | Трубка возврата масла, радиатор | |
| 23 | 2***3 | Трубный хомут B-типа в сборе | |
| 24 | 2***4 | Стальная труба возврата масла в сборе, радиатор | |
| 25 | 2***1 | Регулируемый локтевой сустав | |
| 26 | 2***1 | Стальная труба впуска масла в сборе, радиатор | |
| 27 | 2***4 | Радиатор | |
| 28 | 2***3 | Тройник | |
| 29 | 2***3 | Двухтрубный зажим типа B | |
| 30 | 2***0 | Кронштейн, зажим для трубы | |
| 31 | 2***8 | Выпускная трубка радиатора | |
| 32 | 2***9 | Маслопровод в сборе, к радиатору | |
| 33 | 2***3 | Прямое соединение | |
| 34 | 2***2 | Шланг в сборе, задняя часть радиатора | |
| 35 | 2***6 | Концевой регулируемый шарнир под прямым углом | |
| 36 | 2***0 | Прямое соединение | |
| 37 | 2***1 | Масляный фильтр высокого давления | |
| 38 | 2***7 | Промежуточная муфта 1 | |
| 39 | 2***0 | Прямое комбинированное соединение | |
| 40 | 2***5 | Комбинированный тройник | |
| 41 | 2***5 | Фитинги для испытаний под давлением | |
| 42 | 2***7 | Резиновая соединительная втулка | |
| 43 | 2***3 | Блок регулирующих клапанов в сборе с аккумулятором | |
| 44 | 2***7 | Сварка кронштейна масляного фильтра | |
| 45 | 2***3 | Масляный всасывающий фильтр | |
| 46 | 2***0 | Задний впускной маслопровод, масляный насос | |
| 47 | 2***6 | Прямое соединение | |
| 48 | 2***0 | Зажим | |
| 49 | 2***2 | Концевой прямой соединитель 10 | |
| 50 | 2***9 | Фланец SAE | |
| 51 | 2***0 | Трубка возврата масла | |
| 52 | 2***9 | Маслопровод управления раздаточной коробкой в сборе | |
| 53 | 2***0 | К передней части маслопровода управления отбором мощности в сборе | |
| 54 | 2***8 | Винт с внутренним шестигранником | |
| 55 | 2***7 | Шарнирное соединение высокого давления | |
| 56 | 2***9 | К передней части узла маслопровода управления выходной мощностью II | |
| 57 | 2***8 | К задней части узла маслопровода коробки отбора мощности | |
| 58 | 2***1 | Трубопровод | |
| 59 | 2***2 | О-Кольцо | |
| 60 | 2***8 | Регулируемые шарниры | |
| 61 | 2***2 | К узлу маслопровода передней секции выходной мощности | |
| 62 | 2***9 | к шлангу блока клапанов в сборе | |
| 63 | 2***9 | Комбинированный шарнир под прямым углом | |
| 64 | 2***3 | Кронштейн маслопровода радиатора II | |
| 65 | 2***6 | Комбинированная уплотнительная шайба | |
| 66 | 2***5 | Комбинированная уплотнительная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
