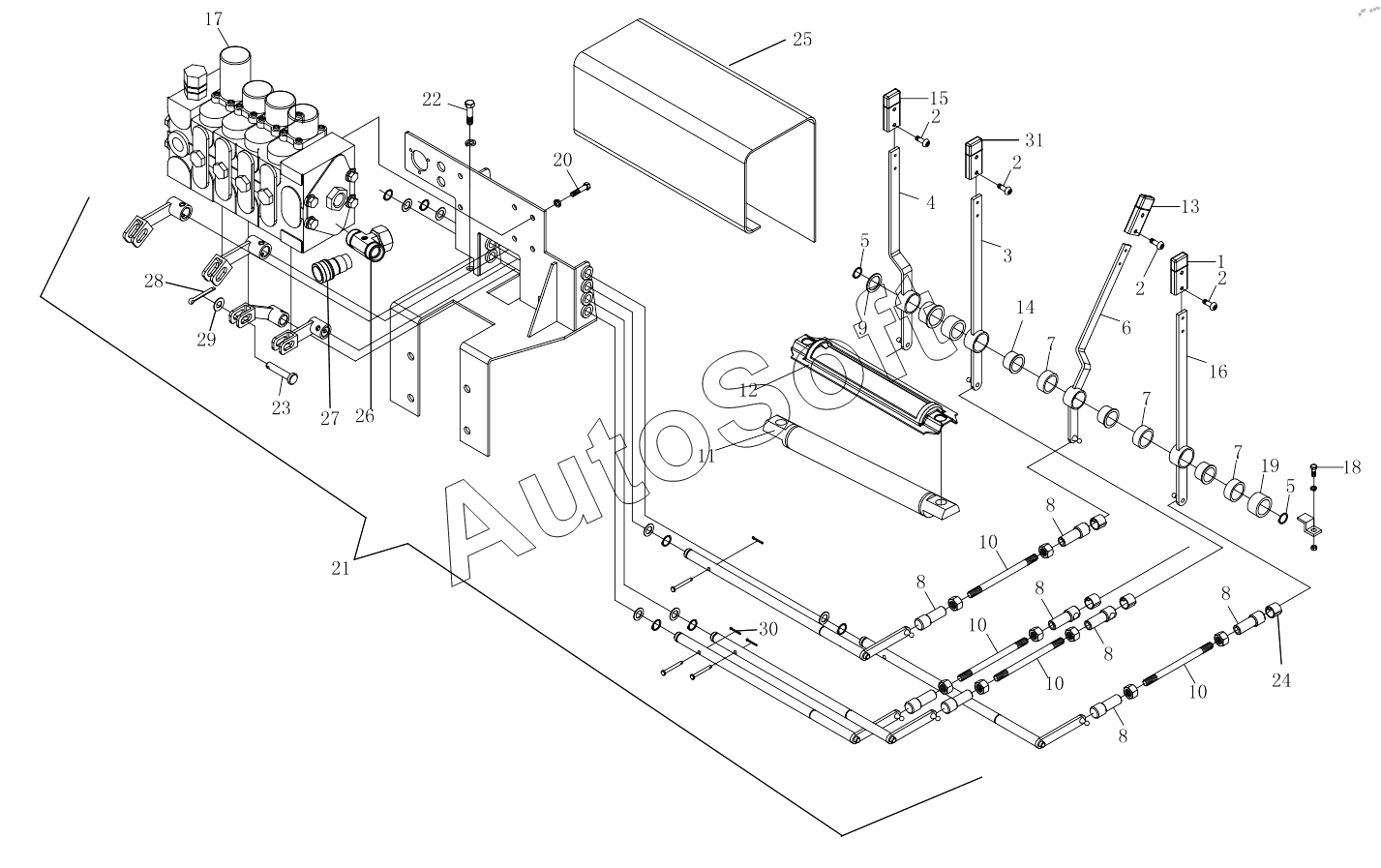

Каталог запасных частей к технике: YTO LX2204 (2023). Многоходовой клапан и блок управления
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
10
10
10
9
8
8
8
8
8
8
7
7
7
6
5
5
4
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Головка рукоятки клапана | |
| 2 | 2***5 | Винт | |
| 3 | 2***5 | Сборка ручки управления клапаном, состоящая из двух частей | |
| 4 | 2***4 | 1-клапанная ручка управления | |
| 5 | 2***2 | Стопорное кольцо | |
| 6 | 2***6 | Сборка рычага клапана из трех частей | |
| 7 | 2***7 | Втулка | |
| 8 | 2***2 | Соединительная крышка с шаровой головкой | |
| 9 | 2***4 | Стопорное кольцо | |
| 10 | 2***8 | Регулировка тяги | |
| 11 | 2***2 | Пин кредитного плеча | |
| 12 | 2***2 | Крышка вала с длинным пальцем | |
| 13 | 2***7 | Головка рукоятки клапана | |
| 14 | 2***6 | дистанционное кольцо | |
| 15 | 2***3 | Ручка клапана из двух частей | |
| 16 | 2***7 | Сборка рычага управления клапаном, состоящая из четырех частей | |
| 17 | 2***4 | 240100390414 | |
| 18 | 2***6 | Болт | |
| 19 | 2***8 | дистанционное кольцо | |
| 20 | 2***4 | Болт | |
| 21 | 2***9 | Узел кронштейна управления многоходовым клапаном | |
| 22 | 2***0 | Болт | |
| 23 | 2***4 | Штифт | |
| 24 | 2***6 | Рукоятка | |
| 25 | 2***6 | Крышка многоходового клапана | |
| 26 | 2***6 | Комбинированный тройник | |
| 27 | 2***4 | Женский разъем с регулировкой на 45 градусов | |
| 28 | 2***7 | шплинт | |
| 29 | 2***1 | Шайба | |
| 30 | 2***8 | шплинт | |
| 31 | 2***4 | Ручка клапана из трех частей |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
