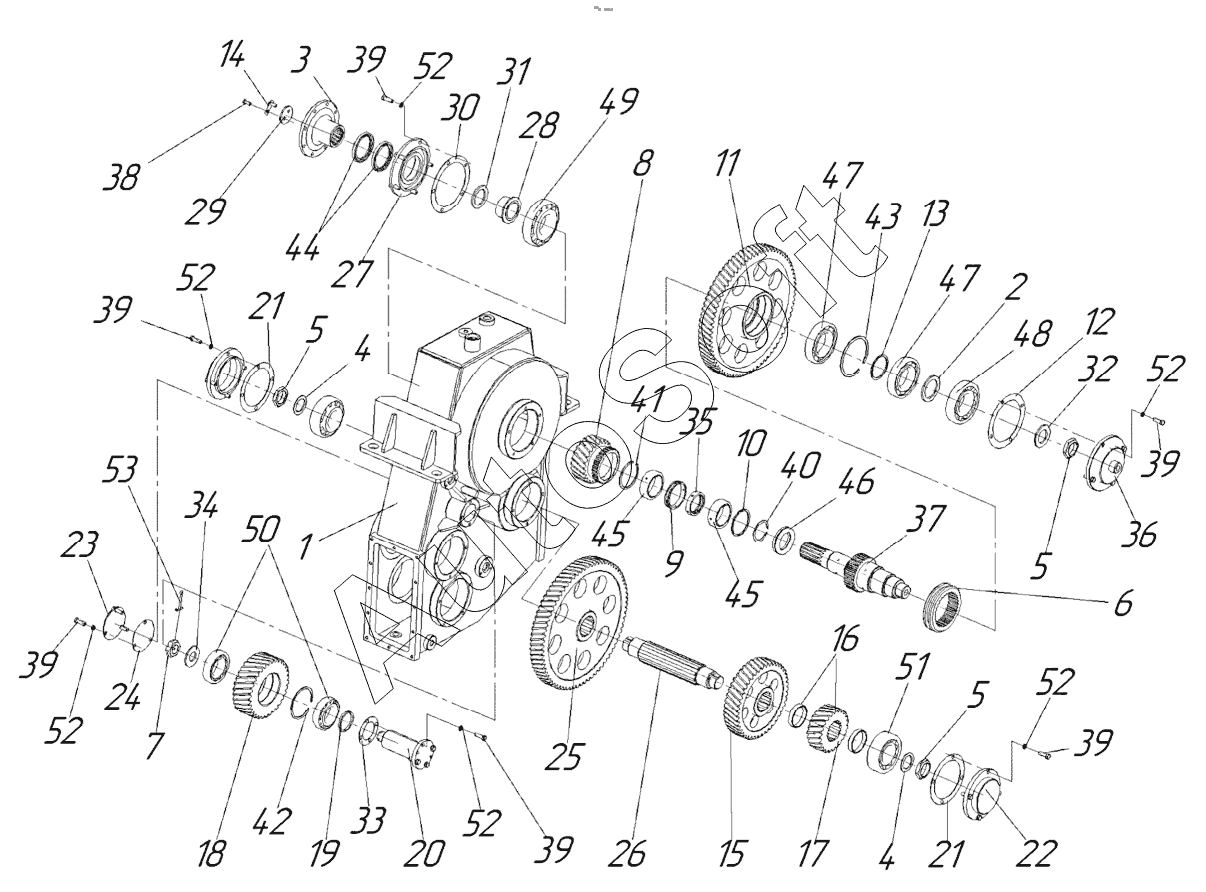

Каталог запасных частей к технике: СпецАгрегат ДЭ-210БМ (2020). Коробка отбора мощности 2-х скоростная. Установка валов
41
28
29
30
31
32
33
34
35
36
37
38
39
39
39
39
39
39
40
27
42
43
44
45
45
46
47
47
48
49
50
51
52
52
52
52
52
52
53
14
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***5 | Корпус | |
| 2 | 3***Б | Шайба | |
| 3 | 3***9 | Фланец передний | |
| 4 | 4***6 | Шайба | |
| 5 | 4***7 | Гайка | |
| 6 | 5***1 | Муфта | |
| 7 | 3***9 | Гайка | |
| 8 | М***0 | Шестерня транспортного хода | |
| 9 | М***2 | Кольцо | |
| 10 | М***3 | Шайба | |
| 11 | М***4 | Шестерня ходоуменьшения | |
| 12 | М***2 | Прокладка | |
| 13 | М***4 | Шайба | |
| 14 | М***5 | Пластина | |
| 15 | М***6 | Шестерня | |
| 16 | М***7 | Кольцо | |
| 17 | М***8 | Шестерня | |
| 18 | М***1 | Шестерня паразитная | |
| 19 | М***1 | Кольцо | |
| 20 | М***1 | Ось | |
| 21 | М***4 | Прокладка | |
| 22 | М***5 | Крышка | |
| 23 | М***4 | Крышка | |
| 24 | М***5 | Прокладка | |
| 25 | М***6 | Шестерня | |
| 26 | М***7 | Вал промежуточный | |
| 27 | М***8 | Фланец | |
| 28 | М***9 | Втулка | |
| 29 | М***1 | Шайба | |
| 30 | М***2 | Прокладка | |
| 31 | М***7 | Кольцо | |
| 32 | М***8 | Шайба | |
| 33 | М***9 | Прокладка | |
| 34 | М***0 | Шайба | |
| 35 | Ф***1 | Кольцо | |
| 36 | Ф***3 | Крышка | |
| 37 | Ф***0 | Вал | |
| 38 | Б***0 | Болт | |
| 39 | Б***0 | Болт | |
| 40 | К***А | Кольцо | |
| 41 | К***А | Кольцо | |
| 42 | К***А | Кольцо | |
| 43 | К***А | Кольцо | |
| 44 | М***1 | Манжета | |
| 45 | П***2 | Подшипник | |
| 46 | П***Н | Подшипник | |
| 47 | П***4 | Подшипник | |
| 48 | П***А | Подшипник | |
| 49 | П***А | Подшипник | |
| 50 | П***А | Подшипник | |
| 51 | П***А | Подшипник | |
| 52 | Ш***0 | Шайба | |
| 53 | Ш***4 | Шплинт |
