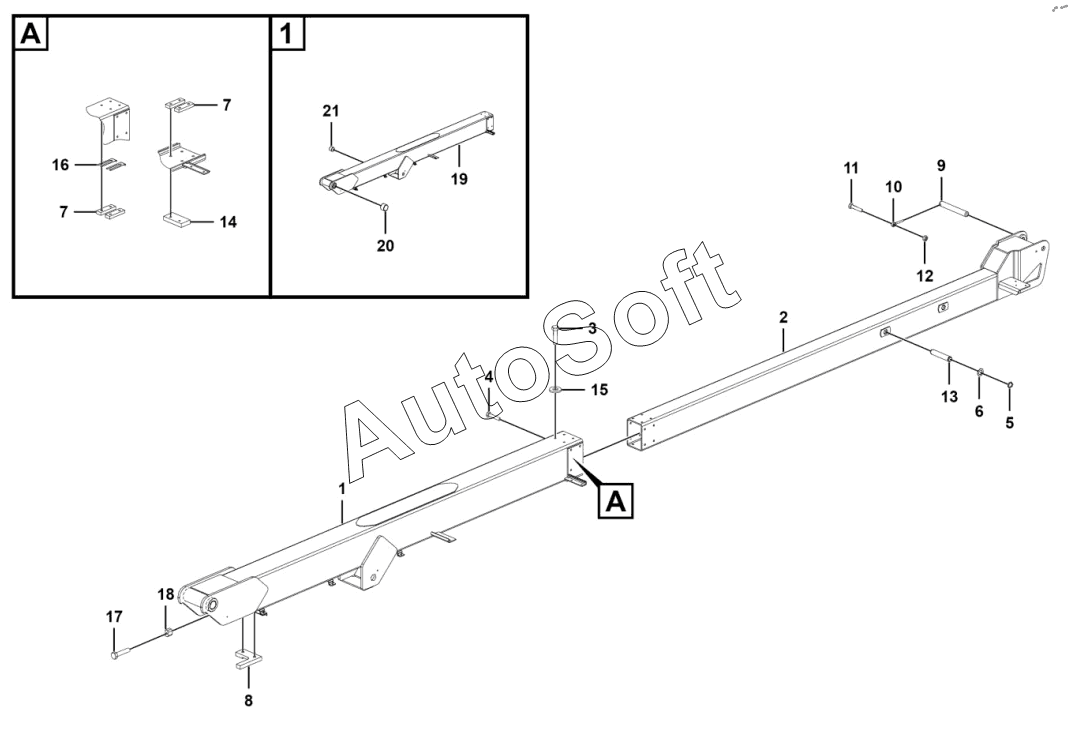

Каталог запасных частей к технике: LGMG A14JE (2013). Arm assembly
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Main boom assembly | |
| 2 | 2***2 | Extension boom | |
| 3 | 4***2 | Bolt gb5783-m10x25epzn-8.8 | |
| 4 | 4***4 | Bolt gb5783-m10x30epzn-8.8 | |
| 5 | 4***1 | Snap ring jb4342-32-65mn | |
| 6 | 2***1 | Washer, d15x2 | |
| 7 | 2***2 | Slider, for fixing support plate | |
| 8 | 2***1 | Slider, for fixing support plate | |
| 9 | 2***1 | Shaft 1.25"x8.88" | |
| 10 | 2***1 | Pin, 10x70 | |
| 11 | 4***4 | Bolt gb5783-m10x40epzn-8.8 | |
| 12 | 4***9 | Nut gb889.1-m10epzn-8 | |
| 13 | 2***2 | Shaft 1.25"x6.36" | |
| 14 | 2***1 | Cushion block, for fixing support plate | |
| 15 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 16 | 2***1 | Shim, for fixing support plate | |
| 17 | 4***8 | Bolt gb5782-m10x50epzn-8.8 | |
| 18 | 2***2 | Cylinder pressure plate, for fixing and pressing telescopic cylinder | |
| 19 | 2***2 | Main boom | |
| 20 | 2***1 | Shaft sleeve 2"x2.25"x1.5" | |
| 21 | 2***1 | Shaft sleeve 1.25"x1.5"x1" |
