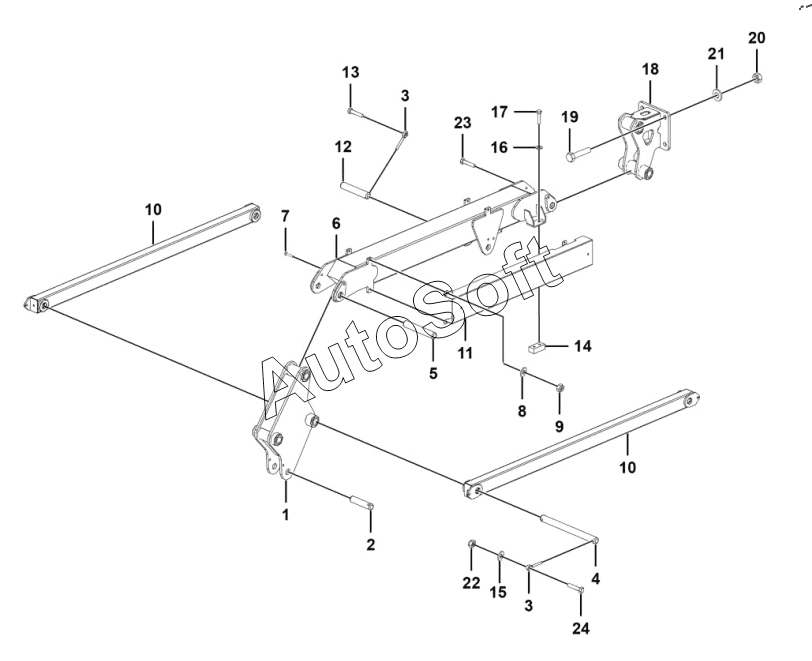

Каталог запасных частей к технике: LGMG A14JE (2013). Arm assembly
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Lower connecting bracket assembly | |
| 2 | 2***1 | Shaft 1.25"x5.25" | |
| 3 | 2***1 | Pin, 10x70 | |
| 4 | 2***1 | Shaft 1.25"x14.45" | |
| 5 | 2***1 | Shaft 1.25"x7.88" | |
| 6 | 2***3 | Upper link | |
| 7 | 4***6 | Bolt gb12-m6x25epzn-8.8 | |
| 8 | 4***7 | Washer gb97.1-6epzn-300hv | |
| 9 | 4***1 | Nut gb889.1-m6epzn-8 | |
| 10 | 2***2 | Welding, lower link | |
| 11 | 2***1 | Guard plate, pipeline | |
| 12 | 2***1 | Shaft 1.25"x7.00" | |
| 13 | 4***4 | Bolt gb5783-m10x40epzn-8.8 | |
| 14 | 2***2 | Cushion block, for jib limiting | |
| 15 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 16 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 17 | 4***6 | Bolt gb5783-m8x25epzn-8.8 | |
| 18 | 2***1 | Upper connecting bracket assembly | |
| 19 | 4***8 | Bolt gb5782-m16x100epzn-10.9 | |
| 20 | 4***0 | Nut gb889.1-m16epzn-10 | |
| 21 | 4***1 | Washer gb97.1-16epzn-300hv | |
| 22 | 4***9 | Nut gb889.1-m10epzn-8 | |
| 23 | 4***1 | Bolt gb5782-m10x70epzn-8.8 | |
| 24 | 4***5 | Bolt gb5783-m10x35epzn-8.8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
