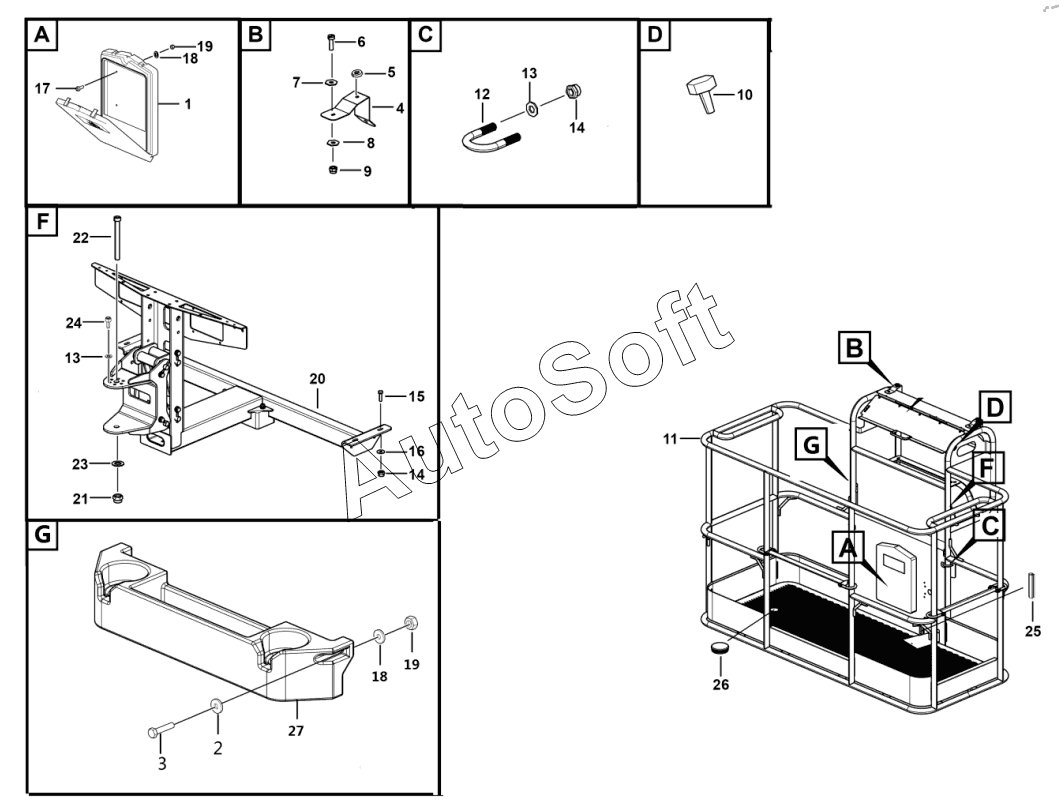

Каталог запасных частей к технике: LGMG A14JE (2013). Platform assembly
14
14
27
26
25
24
23
22
21
20
19
19
18
18
17
16
15
1
13
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Manual box | |
| 2 | 4***6 | Washer gb96.1-6flznyc-480 | |
| 3 | 4***2 | Screwgb70.1-m6x35flznyc-8.8-480 | |
| 4 | 2***1 | Forming (stamping, etc.), support plate, platform cover plate | |
| 5 | 4***8 | Foot pad sff-023 | |
| 6 | 4***1 | Bolts | |
| 7 | 4***5 | Washer gb96.1-4flznyc-300hv-480 | |
| 8 | 4***0 | Washer gb97.1-4flznyc-480 | |
| 9 | 4***0 | Nut gb889.1-m4flznyc-8-480 | |
| 10 | 4***7 | Foot pad sr 6449-049080011407 | |
| 11 | 2***1 | Platform frame distribution assembly | |
| 12 | 2***1 | U-bolt, 35 | |
| 13 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 14 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 15 | 4***7 | Bolt gb5783-m10x35flznyc-8.8-480 | |
| 16 | 4***8 | Washer gb96.1-10flznyc-480 | |
| 17 | 4***7 | Bolt gb16674-m6x20flznyc-8.8 | |
| 18 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 19 | 4***9 | Nut gb889.1-m6flznyc-8 | |
| 20 | 2***1 | Platform support assembly | |
| 21 | 4***1 | Nut gb889.1-m20flznyc-10-480 | |
| 22 | 4***6 | Bolt gb70.1-m20x240flznyc-10.9 | |
| 23 | 4***8 | Washer gb97.1-20flznyc-300hv-480 | |
| 24 | 4***5 | Screw gb70.1-m10x20flznyc-10.9-480 | |
| 25 | 2***1 | Clamp rubber strip | |
| 26 | 4***2 | Blockage 111069 | |
| 27 | 4***2 | Platform toolbox lg21-gjh-01 |
