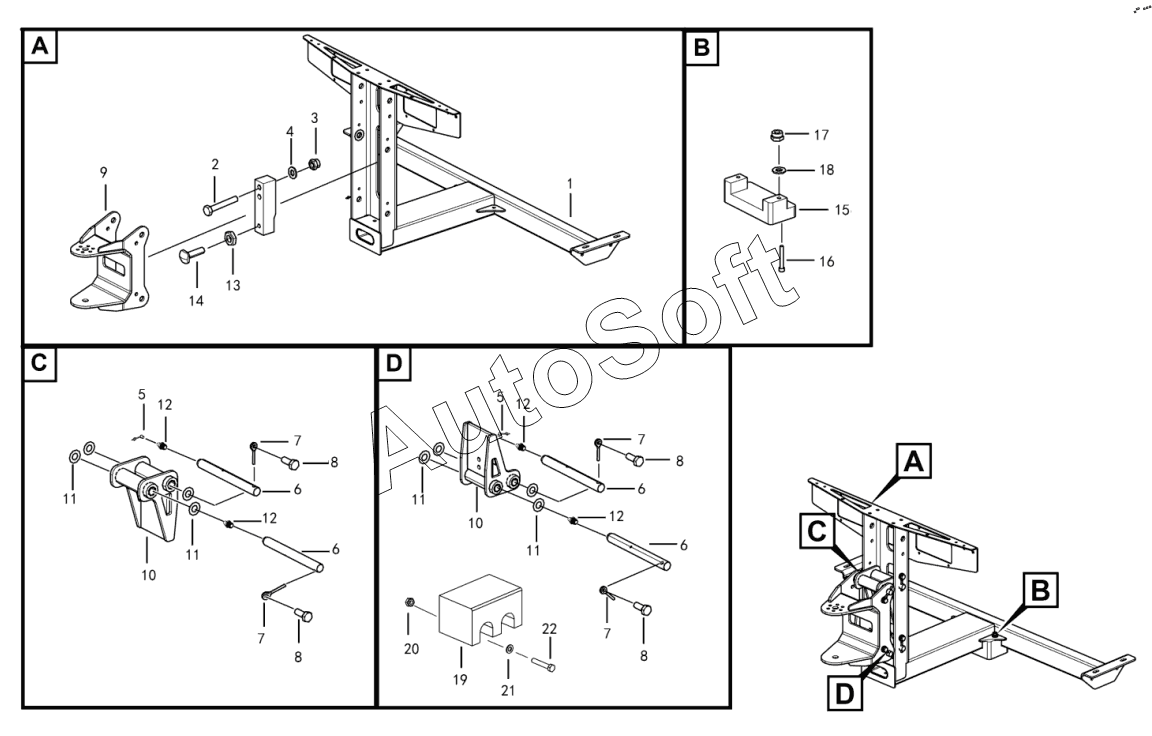

Каталог запасных частей к технике: LGMG A14JE (2013). Plateform support assembly
1
2
3
4
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
10
10
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Support | |
| 2 | 4***6 | Bolt gb5782-m12x70flznyc-8.8-480 | |
| 3 | 4***1 | Nut gb889.1-m12flznyc-8-480 | |
| 4 | 4***0 | Washer gb97.1-12flznyc-300hv-480 | |
| 5 | 4***1 | Grease fitting protective cap-m6 | |
| 6 | 2***1 | Transition bracket mounting pin | |
| 7 | 2***1 | Pin, 6.5x46 | |
| 8 | 4***8 | Bolt gb5783-m10x20flznyc-8.8-480 | |
| 9 | 2***2 | Welding, swing motor mounting bracket | |
| 10 | 2***2 | Welding, triangle bracket assembly | |
| 11 | 2***1 | Adjusting shim, d40x1 | |
| 12 | 4***4 | Grease fitting | |
| 13 | 4***5 | Nut gb6172.1-m12flznyc-8-480 | |
| 14 | 2***1 | Adjusting bolt m12x45 | |
| 15 | 2***2 | Anti-collision seat, platform bottom anti-collision block | |
| 16 | 4***6 | Screwgb70.1-m10x80flznyc-8.8-480 | |
| 17 | 4***2 | Nut gb889.1-m10flznyc-8-480 | |
| 18 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 19 | 2***2 | Plate | |
| 20 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 21 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 22 | 4***0 | Screw gb70.1-m8x40flznyc-8.8-480 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
