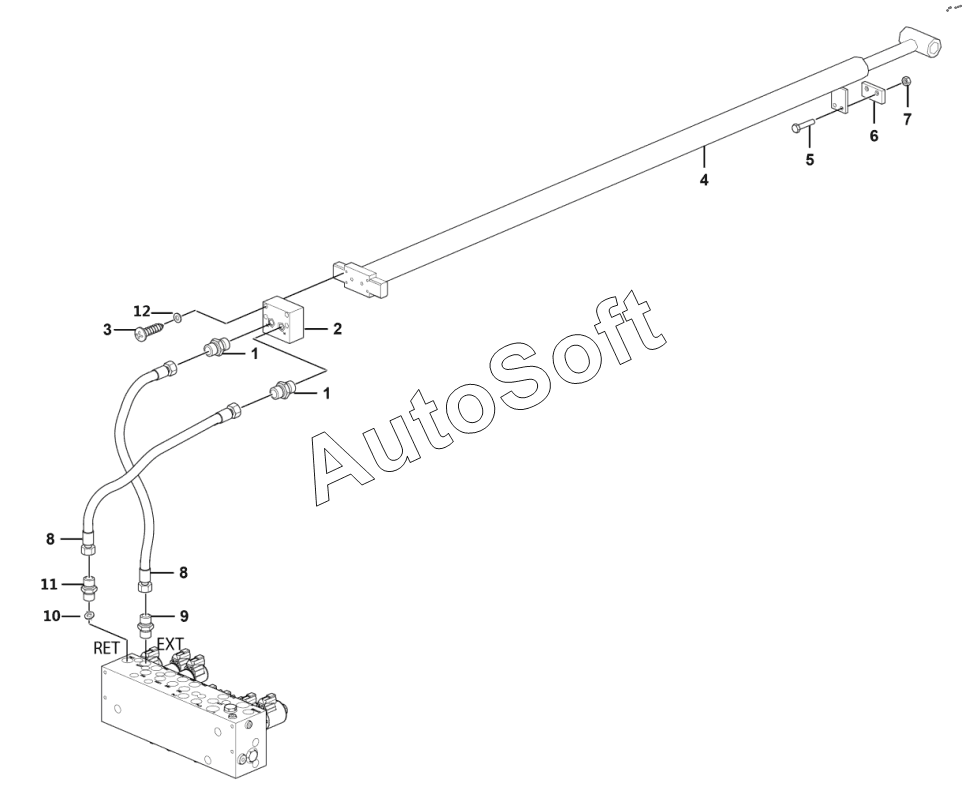

Каталог запасных частей к технике: LGMG A14JE (2013). Extension assembly
1
1
2
3
4
5
6
7
8
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Fitting, hydraulic 1cb-14-06wd | |
| 2 | 4***2 | Counterbalance valve | |
| 3 | 4***3 | Screw gb70.1-m8x65flznyc-12.9-480 | |
| 4 | 4***1 | Main boom telescopic cylinder | |
| 5 | 4***3 | Bolt gb5782-m10x45flznyc-8.8-480 | |
| 6 | 2***1 | Telescopic cylinder support slider, for supporting boom luffing cylinder | |
| 7 | 4***9 | Nut gb6170-m10flznyc-8-480 | |
| 8 | 4***2 | Hose | |
| 9 | 4***8 | Fitting, hydraulic 1cb-14-04wd | |
| 10 | 4***2 | Damping | |
| 11 | 2***1 | Straight fitting | |
| 12 | 2***1 | M8 hard gasket,16x8.5x3 |
