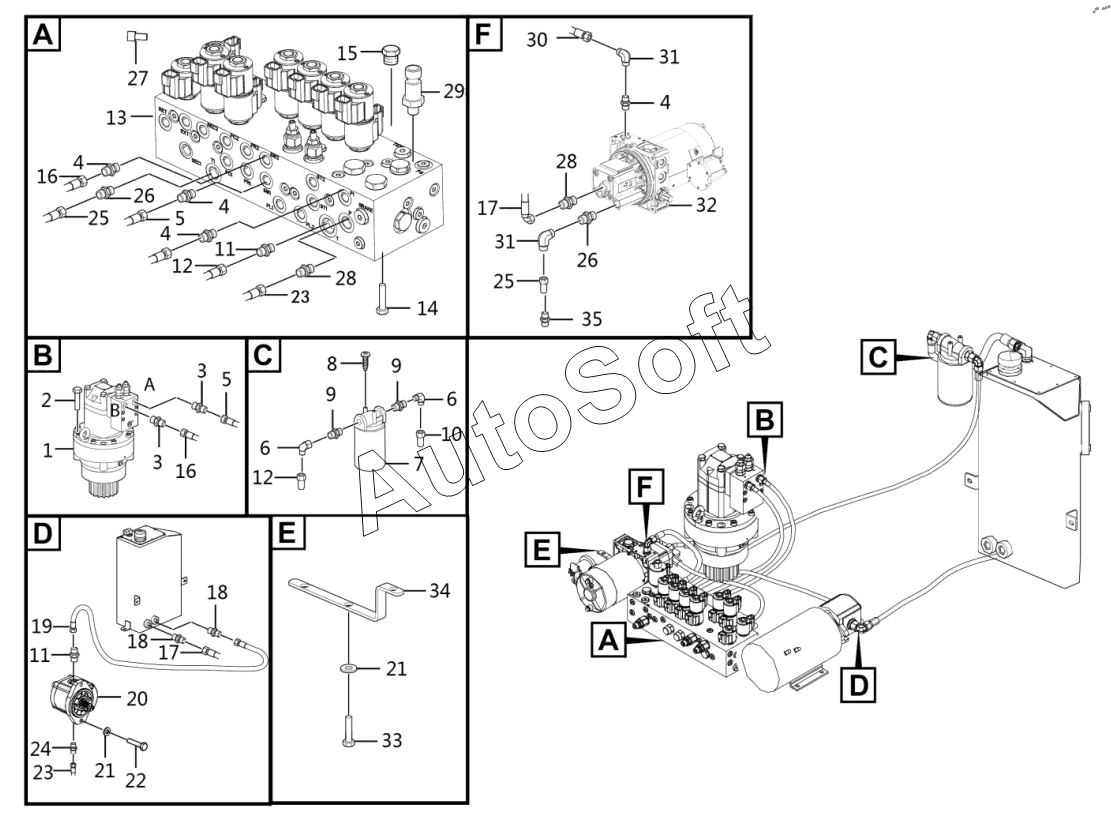

Каталог запасных частей к технике: LGMG A14JE (2013). Turntabler rotate assembly
1
2
3
3
4
4
4
4
5
5
6
6
7
8
9
9
10
11
11
12
12
13
14
15
16
16
17
17
18
18
19
20
21
21
22
23
23
24
25
25
26
26
27
28
28
29
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Rotation hydraulic motor | |
| 2 | 4***2 | Bolt gb5782-m12x120flznyc-10.9-480 | |
| 3 | 4***0 | Fitting 1co-14-04 | |
| 4 | 4***8 | Fitting, hydraulic 1cb-14-04wd | |
| 5 | 4***3 | Hose j20411-14-04tzxscp3-04x650, tee fitting-right floating balance valve | |
| 6 | 4***6 | Right-angle joint2c9-22z | |
| 7 | 4***5 | Filter | |
| 8 | 4***9 | Screw gb70.1-m6x25flznyc-8.8-480 | |
| 9 | 4***7 | Nipple 1cb-22-12wd | |
| 10 | 4***1 | Pipe | |
| 11 | 4***7 | Fitting 1cb-22-08wd | |
| 12 | 4***4 | Pipe | |
| 13 | 4***2 | Manifold | |
| 14 | 4***6 | Bolt gb16674-m8x20flznyc-8.8-480 | |
| 15 | 4***6 | Plug | |
| 16 | 4***4 | Pipe | |
| 17 | 4***0 | Pipe | |
| 18 | 4***8 | Fitting 1cm-22wd | |
| 19 | 4***6 | Pipe | |
| 20 | 4***1 | Gear pump | |
| 21 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 22 | 4***3 | Bolt 3/8-24unf-2bx31flznyc-10.9-480 | |
| 23 | 4***4 | Pipe | |
| 24 | 4***0 | Fitting 1cb-18-08wd | |
| 25 | 4***5 | Pipe | |
| 26 | 4***5 | Fitting, hydraulic 1cb-14-06wd | |
| 27 | 4***0 | Sheath dt04-2p | |
| 28 | 4***9 | Fitting 1cb-18-06wd | |
| 29 | 4***7 | Pressure tap smk20-g1/4-pc | |
| 30 | 4***7 | Hose j20411-14-04tzxscp3-04x460, emergency pump oil return port to enabling solenoid valve a | |
| 31 | 4***8 | Right-angle fitting 2c9-14z | |
| 32 | 4***1 | Power unit | |
| 33 | 4***2 | Bolt gb5783-m10x25flznyc-8.8-480 | |
| 34 | 2***1 | Plate | |
| 35 | 4***9 | Filter fitting 1cb-14-04-40 meshes |
