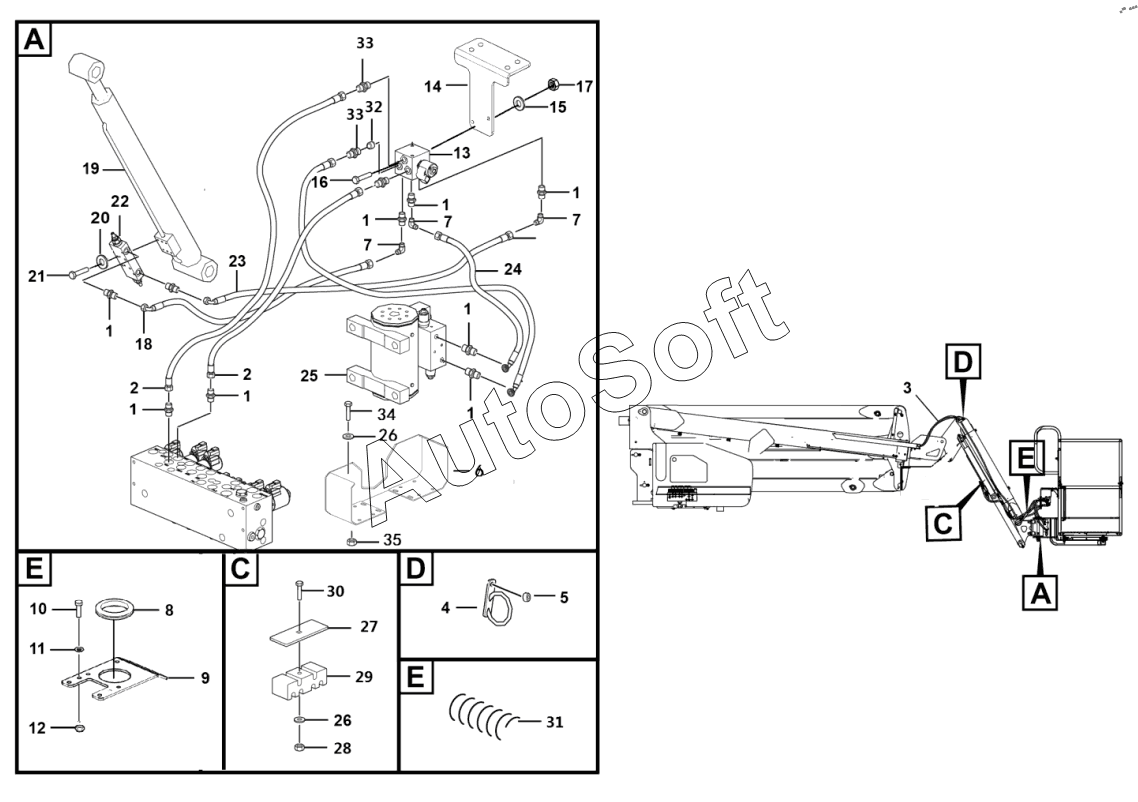

Каталог запасных частей к технике: LGMG A14JE (2013). Platform assembly
1
1
1
1
1
1
1
1
2
2
3
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Fitting, hydraulic 1cb-14-04wd | |
| 2 | 4***2 | Pipe | |
| 3 | 2***1 | Canvas cover | |
| 4 | 2***1 | Plate | |
| 5 | 2***1 | Spacer ring, 25x15 | |
| 6 | 2***1 | Cover | |
| 7 | 4***8 | Right-angle fitting 2c9-14z | |
| 8 | 2***1 | Rubber gromet,88x5 | |
| 9 | 2***2 | Forming (stamping, etc.), cable transit | |
| 10 | 4***6 | Bolt gb5783-m10x40flznyc-8.8-480 | |
| 11 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 12 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 13 | 4***0 | Solenoid valve | |
| 14 | 2***1 | Forming (stamping, etc.), platform valve mounting plate | |
| 15 | 4***3 | Washer gb97.1-5flznyc-480 | |
| 16 | 4***7 | Bolt gb70.1-m5x55flznyc-8.8-480 | |
| 17 | 4***8 | Nut gb6170-m5flznyc-8-480 | |
| 18 | 4***4 | Pipe | |
| 19 | 4***2 | Cylinder | |
| 20 | 2***1 | M6 hard gasket, 12x6.5x2 | |
| 21 | 4***2 | Bolt gb5783-m6x35flznyc-12.9-480 | |
| 22 | 4***1 | Balance valve | |
| 23 | 4***3 | Pipe | |
| 24 | 4***9 | Hose, multipurpose | |
| 25 | 4***3 | Rotator | |
| 26 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 27 | 2***1 | Fly jib pipe clamp pressure plate, for fixing flying jib pipe clamp | |
| 28 | 4***1 | Nut gb6170-m8flznyc-8-480 | |
| 29 | 2***1 | Fly jib pipe clamp | |
| 30 | 4***9 | Bolt gb5782-m8x60flznyc-8.8-480 | |
| 31 | 4***6 | Hose sheath pg-050 (300) | |
| 32 | 4***8 | Damping hole 0.4 | |
| 33 | 2***1 | Straight fitting | |
| 34 | 4***1 | Bolt gb5783-m8x20flznyc-8.8-480 | |
| 35 | 4***3 | Reed nut qc339-m8flznyc-8-480 |
