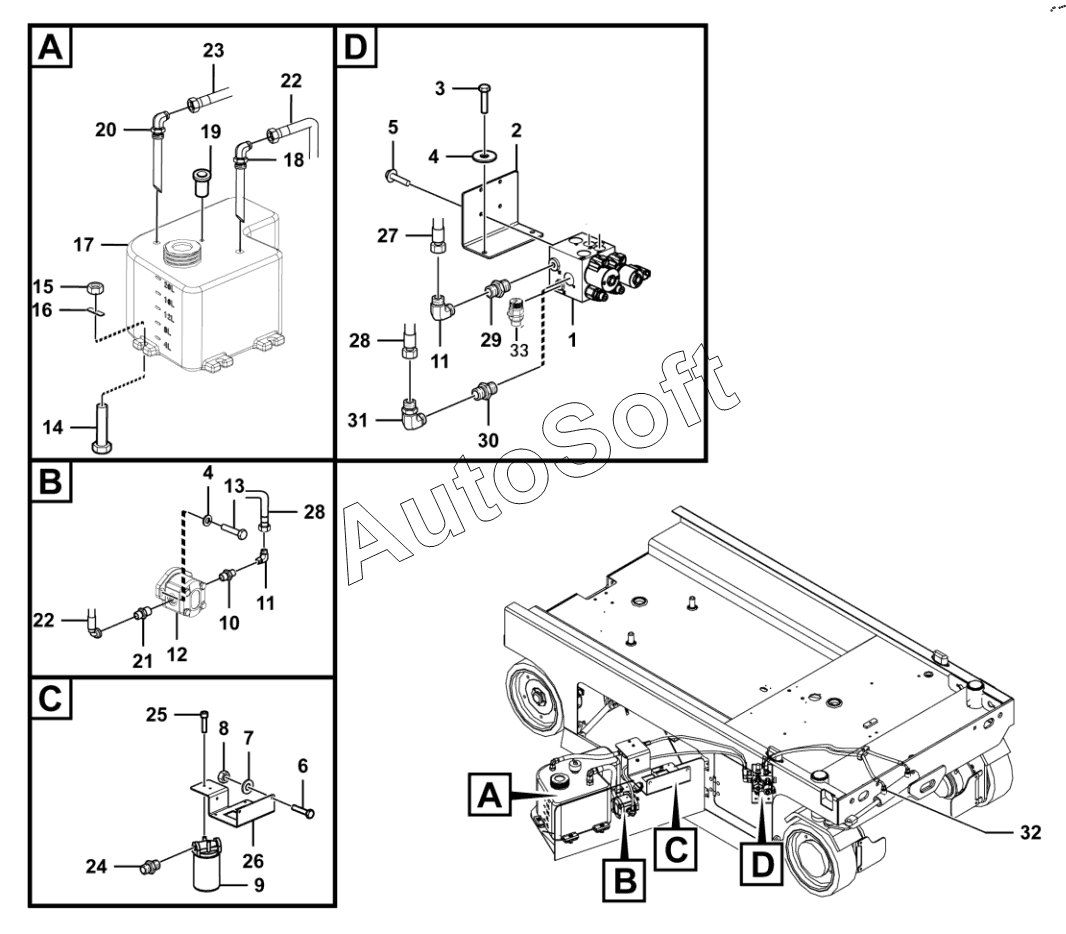

Каталог запасных частей к технике: LGMG AS0812E (2013). Travel hydraulic assembly
1
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Main valve st5158-ae00 | |
| 2 | 2***1 | Forming (stamping, etc.), fixed plate, for fixing valve | |
| 3 | 4***7 | Bolt gb5783-m10x30flznyc-8.8-480 | |
| 4 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 5 | 4***4 | Bolt gb16674-m8x16flznyc-8.8-480 | |
| 6 | 4***8 | Screw gb70.3-m6x20flznyc-8.8-480 | |
| 7 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 8 | 4***0 | Nut gb889.1-m6flznyc-8-480 | |
| 9 | 4***8 | Filtersp-06Ч10 | |
| 10 | 4***0 | Fitting 1cb-18-08wd | |
| 11 | 4***6 | Combination fitting 2c9-18 | |
| 12 | 4***8 | Gear pump a101098620 | |
| 13 | 4***3 | Bolt 3/8-24unf-2bx31flznyc-10.9-480 | |
| 14 | 4***6 | Bolt gb5783-m10x45flznyc-8.8-480 | |
| 15 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 16 | 2***1 | Forming (stamping, etc.), tank fixed plate | |
| 17 | 4***3 | Tank, 20l, sg-17 | |
| 18 | 4***5 | Suction tube assembly, for connecting tank | |
| 19 | 4***5 | Air cleaner sjxkl-m12-h | |
| 20 | 2***1 | Oil return tube assembly, fuel tank-hose | |
| 21 | 4***7 | Fitting 1cb-22-08wd | |
| 22 | 4***3 | Hose j20411-22-10tz/j20491-22-10tzxsr1sn-10x290, tank to gear pump | |
| 23 | 4***8 | Hose j20411-18-08tzxsr1sn-08x320, tank-filter | |
| 24 | 2***1 | Straight fitting, d31x43 | |
| 25 | 4***5 | Bolt gb16674-m6x16flznyc-8.8-480 | |
| 26 | 2***1 | Forming (stamping, etc.), mounting plate, for mounting filter | |
| 27 | 4***2 | Hose j20411-18-06tzxsr1sn-06x700+hps700, filter-platform control valve | |
| 28 | 4***3 | Hose j20411-18-06tz/20411-16-06tzxscp3-06x1110+hps1110, gear pump-main valve | |
| 29 | 4***9 | Fitting 1cb-18-06wd | |
| 30 | 4***9 | Fitting, hydraulic 1cb-16-06wd | |
| 31 | 4***3 | Right-angle fitting 2c9-16 | |
| 32 | 2***1 | Steering hydraulic assembly | |
| 33 | 4***7 | Pressure tap ema3/1/4ed, d20x49 |
