Каталог запасных частей к технике: LGMG AS0812E (2013). Electricity assembly
1
2
3
4
4
4
4
5
5
5
5
6
7
8
9
10
10
10
11
11
11
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
34
35
36
37
37
38
39
40
40
41
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
73
74
75
75
76
77
78
79
80
81

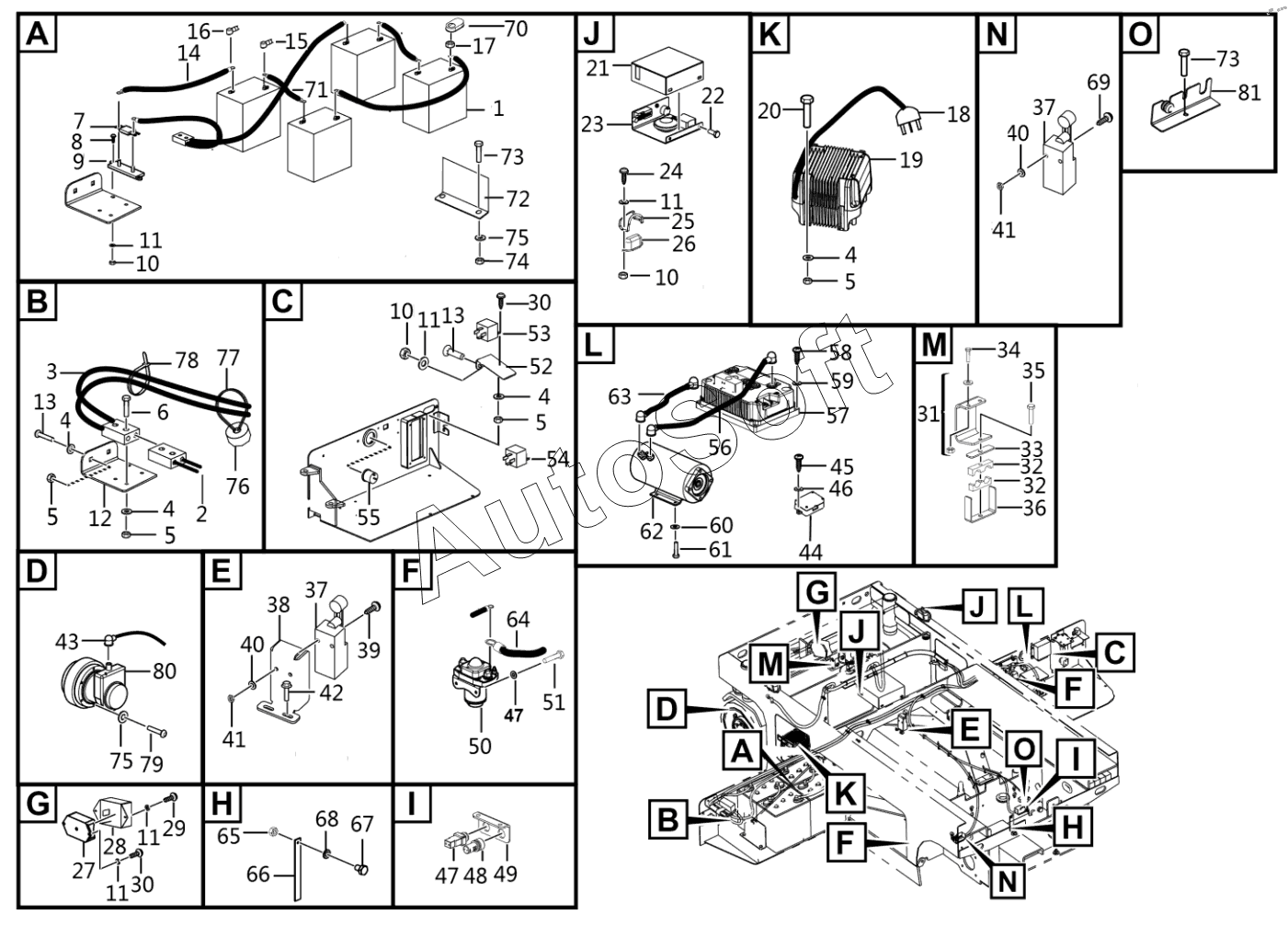

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Battery t-125 | |
| 2 | 2***2 | Power cord assembly, power cord assembly-fuse-battery negative | |
| 3 | 2***2 | Power cord assembly, power cord assembly-fuse-battery negative | |
| 4 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 5 | 4***9 | Nut gb889.1-m6flznyc-8 | |
| 6 | 4***8 | Bolt gb5783-m6x35flznyc-8.8-480 | |
| 7 | 4***6 | Fuse 0298300 from littelfuse | |
| 8 | 4***3 | Screw gb818-m4x16flznyc-4.8-480 | |
| 9 | 4***6 | Fuse holder 02981001zxt | |
| 10 | 4***4 | Nut gb6170-m4flznyc-8-480 | |
| 11 | 4***0 | Washer gb97.1-4flznyc-480 | |
| 12 | 2***1 | Weldment, ce fuse fixed plate | |
| 13 | 4***8 | Screw gb70.3-m6x20flznyc-8.8-480 | |
| 14 | 2***2 | Power cord p35x300, battery positive-fuse | |
| 15 | 2***1 | Power cable cap - red | |
| 16 | 2***1 | Power cable cap - black | |
| 17 | 4***2 | Ifi145-2002-hexagon flange nut 5/16-18unc-2b | |
| 18 | 2***1 | Cable | |
| 19 | 4***2 | Charger gpsc3024-lg-0x | |
| 20 | 4***9 | Screw gb70.1-m6x25flznyc-8.8-480 | |
| 21 | 2***1 | Forming (stamping, etc.), protective cover, protecting electrical devices | |
| 22 | 4***2 | Bolt gb16674-m8x12flznyc-8.8-480 | |
| 23 | 2***1 | Bracket assembly | |
| 24 | 4***1 | Screw gb818-m4x20flznyc-4.8-480 | |
| 25 | 2***2 | Housing, operating indicator | |
| 26 | 4***9 | Operating indicator | |
| 27 | 4***4 | Angle sensor sysa | |
| 28 | 2***1 | Weldment, angle sensor housing | |
| 29 | 4***4 | Screw gb818-m4x6flznyc-4.8-480 | |
| 30 | 4***5 | Screw gb818-m4x10flznyc-4.8-480 | |
| 31 | 2***1 | Forming (stamping, etc.), fixing plate assembly, drive motor harness bracket | |
| 32 | 2***3 | Pipe clamp2, for fixing hose | |
| 33 | 2***1 | Pipe clamp2, for fixing hose | |
| 34 | 4***6 | Bolt gb16674-m8x20flznyc-8.8-480 | |
| 35 | 4***8 | Bolt gb16674-m8x45flznyc-8.8-480 | |
| 36 | 2***2 | Forming (stamping, etc.), pressure plate,alternator harness | |
| 37 | 4***6 | Limit switch cls-121 | |
| 38 | 2***2 | Weldment, plate,for protecting limit switch | |
| 39 | 4***3 | Screw gb70.1-m5x40flznyc-8.8-480 | |
| 40 | 4***3 | Washer gb97.1-5flznyc-480 | |
| 41 | 4***5 | Nut gb889.1-m5flznyc-8-480 | |
| 42 | 4***1 | Bolt gb16674-m5x16flznyc-8.8-480 | |
| 43 | 2***3 | Drive motor harness, drive motor-motor controller | |
| 44 | 4***4 | Brake coil protection box | |
| 45 | 4***3 | Screw gb70.1-m3x20flznyc-8.8 | |
| 46 | 4***0 | Washer gb97.1-3flznyc-300hv | |
| 47 | 4***3 | Key switch | |
| 48 | 4***6 | Buzzer xb2bsbc | |
| 49 | 2***1 | Plate | |
| 50 | 4***5 | Main contactor-24v | |
| 51 | 4***5 | Screw gb818-m5x10flznyc-8.8 | |
| 52 | 2***1 | Forming (stamping, etc.), plate,for protecting relay | |
| 53 | 4***2 | Relay | |
| 54 | 4***7 | Delay relay | |
| 55 | 4***6 | Timetable | |
| 56 | 2***2 | Power cord p35x470,controller- | |
| 57 | 4***3 | Motor controller af5ci0ba | |
| 58 | 4***6 | Screw gb818-m5x20flznyc-4.8-480 | |
| 59 | 4***5 | Washer gb96.1-5flznyc-480 | |
| 60 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 61 | 4***4 | Bolt 1/4-20unc-2bx18-10.9 | |
| 62 | 4***0 | Motor ge5.5 | |
| 63 | 2***2 | Power cord p35x150, main contactor-pump motor | |
| 64 | 2***2 | Power cord p35x375, main contactor-motor controller | |
| 65 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 66 | 2***1 | Conductive strip | |
| 67 | 4***9 | Bolt gb12-m8x30flznyc-8.8-480 | |
| 68 | 4***9 | Washer gb96.1-8flznyc-480 | |
| 69 | 4***3 | Screwgb70.1-m5x45flznyc-8.8 | |
| 70 | 2***1 | Terminal cover | |
| 71 | 2***2 | Battery - fuse | |
| 72 | 2***1 | Forming (stamping, etc.),plate,for fixing battery | |
| 73 | 4***5 | Bolt gb16674-m10x25flznyc-8.8-480 | |
| 74 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 75 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 76 | 4***6 | Spacer ring | |
| 77 | 4***5 | Tie 8x430 | |
| 78 | 4***0 | Cable tie lg13-zs4x250 | |
| 79 | 4***3 | Bolt 3/8-16unc-2bx32-10.9 | |
| 80 | 4***5 | Drive motor assembly | |
| 81 | 2***1 | Plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
