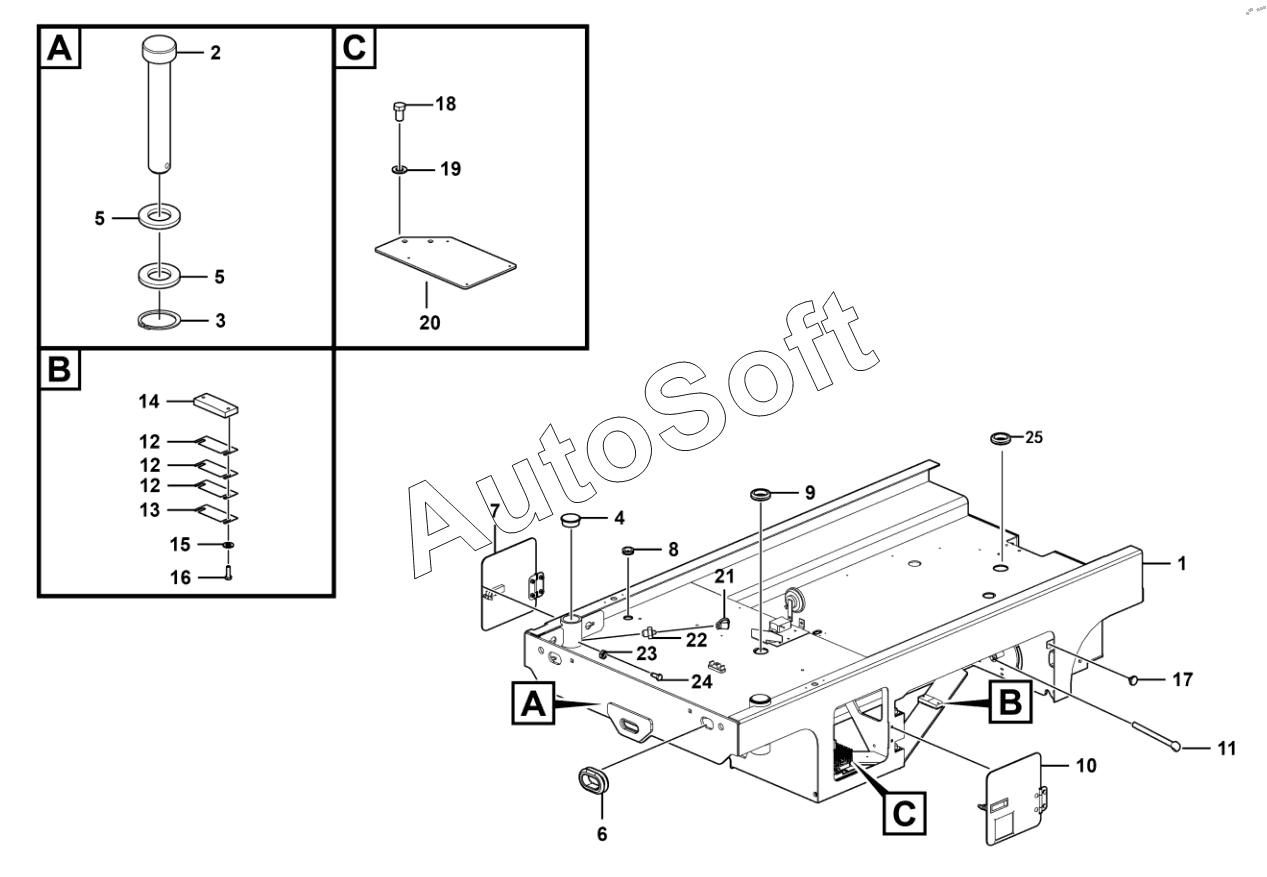

Каталог запасных частей к технике: LGMG AS0812E (2013). Chassis
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
12
12
11
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Chassis assembly | |
| 2 | 2***2 | Cylinder pin, d19.5x84 | |
| 3 | 4***5 | Snap ring gb894.1-19flznyc-65mn-480 | |
| 4 | 4***7 | Plug | |
| 5 | 4***8 | Washer gb97.1-20flznyc-300hv-480 | |
| 6 | 2***1 | Rubber gromet, 30x36x12 | |
| 7 | 2***1 | Weldment, right guard plate | |
| 8 | 2***1 | Rubber gromet, 34x7 | |
| 9 | 2***1 | Rubber gromet,88x5 | |
| 10 | 2***1 | Weldment, right guard plate | |
| 11 | 4***6 | Cotter pin gb91-4x45flznyc-480-q235a | |
| 12 | 2***2 | Shim,100x40x4.5x1 | |
| 13 | 2***1 | Shim,100x40x4.5x2 | |
| 14 | 2***1 | Cushion block, supporting battery and fuel tank side | |
| 15 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 16 | 4***3 | Bolt gb5783-m8x25flznyc-8.8-480 | |
| 17 | 2***2 | Rubber plug,14x11 | |
| 18 | 4***8 | Bolt gb5783-m12x30flznyc-8.8-480 | |
| 19 | 4***0 | Washer gb97.1-12flznyc-300hv-480 | |
| 20 | 2***3 | Forming | |
| 21 | 4***7 | Grease cup dust cap jxhf-00006 | |
| 22 | 4***5 | Grease cup jb7940.1-m10x1 | |
| 23 | 4***9 | Nut gb6172.1-m10flzncy-05-480 | |
| 24 | 2***2 | Stop bolt m10x25 | |
| 25 | 2***1 | Rubber gromet, 56x50x7 |
