Каталог запасных частей к технике: LGMG AS0607E (2013). Hollow protect system
1
2
2
3
3
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
19
20
21
22
23
24

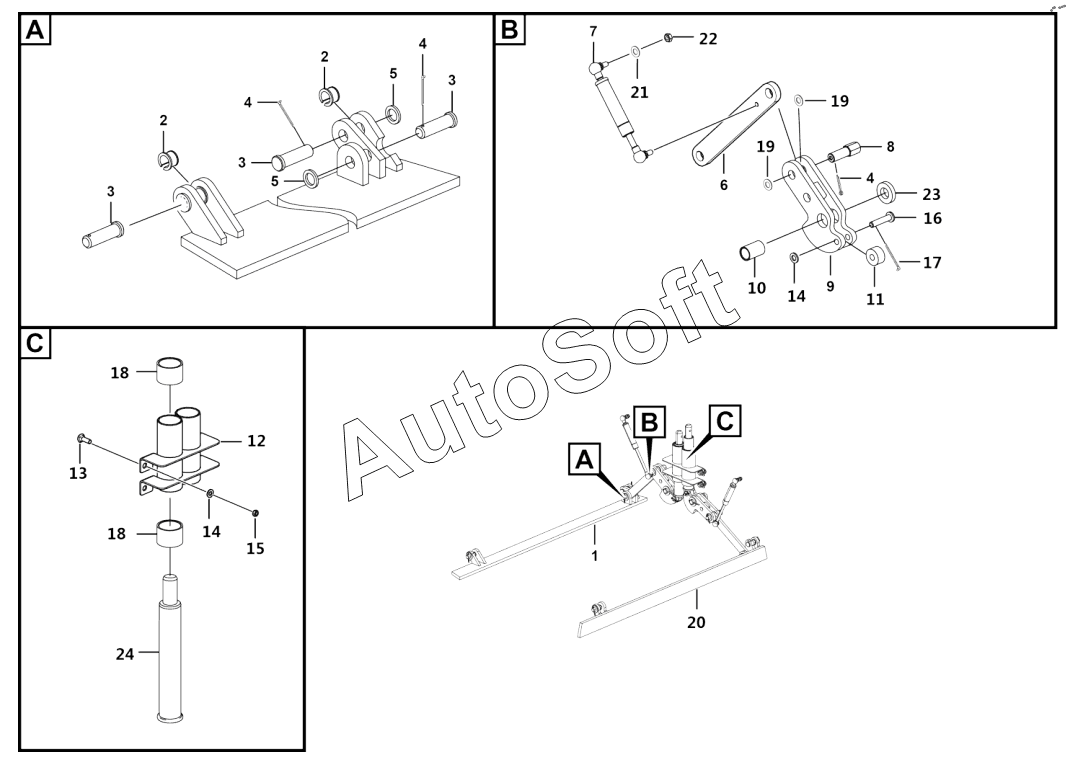

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Right protect plate | |
| 2 | 2***1 | Shaft sleeve 16, 19x11 | |
| 3 | 2***2 | Pin16, 16x54 | |
| 4 | 4***7 | Cotter pin gb91-4x28flznyc-480-q235a | |
| 5 | 4***2 | Washer gb97.1-16flznyc-300hv-480 | |
| 6 | 2***1 | Connecting rod | |
| 7 | 2***2 | Gas spring,10/22-80-245 (00) 400 | |
| 8 | 2***1 | Pin | |
| 9 | 2***2 | Connecting assembly | |
| 10 | 2***1 | Shaft sleeve20, 25x20x37 | |
| 11 | 2***1 | Roller, 28x10x15 | |
| 12 | 2***1 | Fastening assembly | |
| 13 | 4***5 | Bolt gb14-m10x35flznyc-8.8-480 | |
| 14 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 15 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 16 | 2***1 | Pin 10, 10x46 | |
| 17 | 4***8 | Cotter pin gb91-3.2x26flznyc-480-q235a | |
| 18 | 2***1 | Shaft sleeve,45x38x32 | |
| 19 | 2***2 | Shim 16, 30x16x2 | |
| 20 | 2***2 | Left protect plate | |
| 21 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 22 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 23 | 2***1 | Spacer, 38x20x8 | |
| 24 | 2***1 | Pressing shaft assembly |
