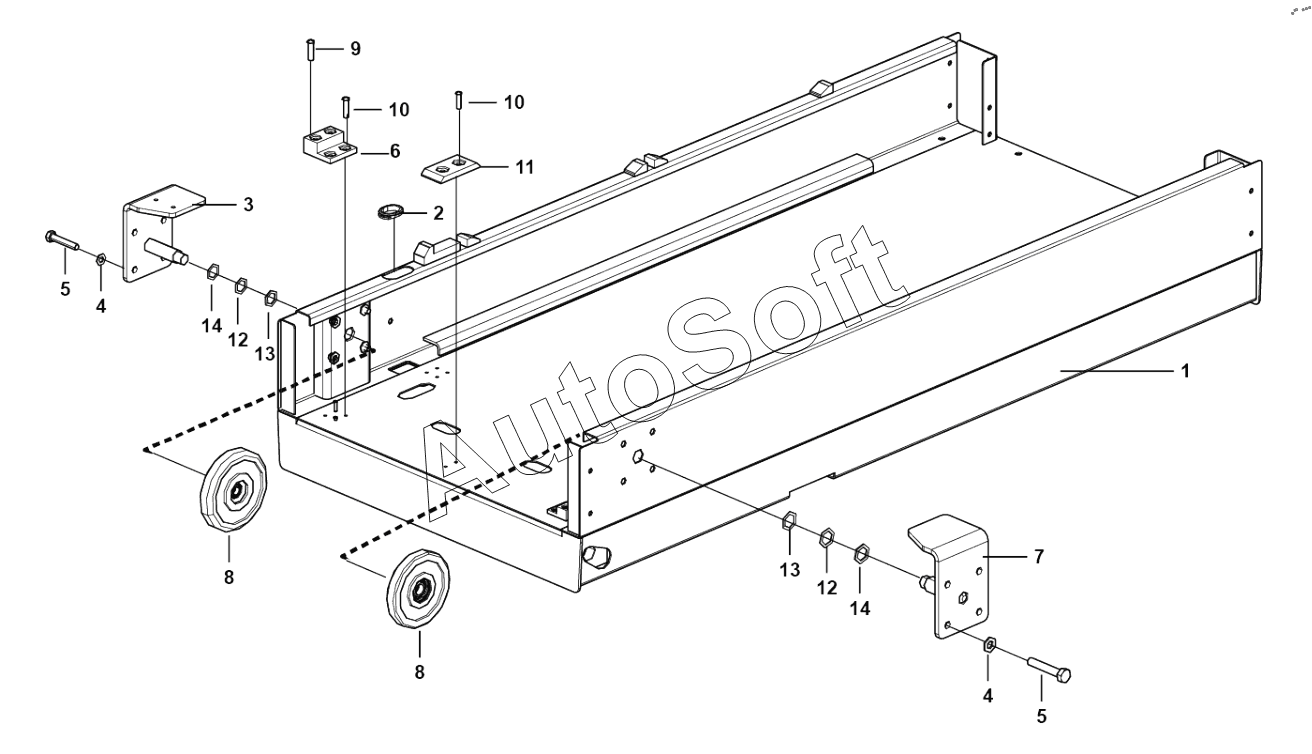

Каталог запасных частей к технике: LGMG AS0607E (2013). Plateform assembly
1
2
3
4
4
5
5
6
7
8
8
9
10
10
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Weld main deck | |
| 2 | 2***1 | Rubber gromet, 31x30x3 | |
| 3 | 2***3 | Weldment, roller support | |
| 4 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 5 | 4***9 | Bolt gb5782-m10x55epzn-8.8 | |
| 6 | 2***2 | Block, guide | |
| 7 | 2***1 | Weldment, roller support | |
| 8 | 2***2 | Roller assembly, d146 | |
| 9 | 4***0 | Rivet | |
| 10 | 4***5 | Rivet | |
| 11 | 2***1 | Block | |
| 12 | 2***1 | Shim 20x1 | |
| 13 | 2***1 | Shim 20x2 | |
| 14 | 2***1 | Shim 20x0.5 |
