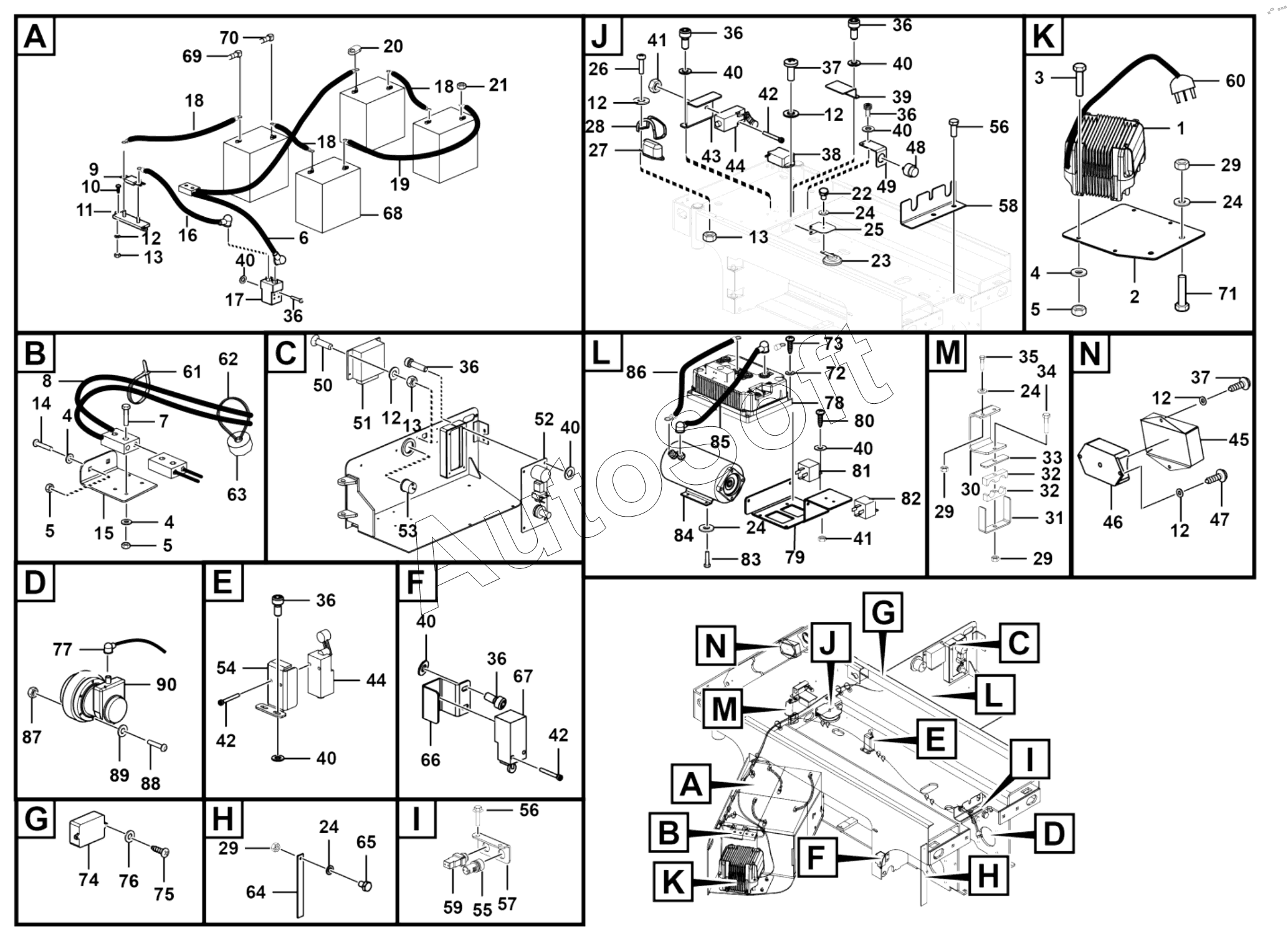

Каталог запасных частей к технике: LGMG AS0607E (2013). Chassis electric systems
57
68
67
66
65
64
63
62
61
60
59
58
69
56
56
55
54
53
52
51
50
49
48
47
80
90
89
88
87
86
85
84
83
82
81
46
79
78
77
76
75
74
73
72
71
70
12
12
12
12
12
12
23
22
21
20
19
18
18
18
17
16
15
14
13
13
13
24
24
24
24
24
11
10
9
8
7
6
5
5
5
4
4
4
3
2
35
45
44
44
43
42
42
42
41
41
40
40
40
40
40
40
40
40
39
38
37
37
36
36
36
36
36
36
36
1
34
33
32
32
31
30
29
29
29
29
28
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Charger gpsc3024-lg-0x | |
| 2 | 2***1 | Plate, battery charger | |
| 3 | 4***9 | Screw gb70.1-m6x25flznyc-8.8-480 | |
| 4 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 5 | 4***0 | Nut gb889.1-m6flznyc-8-480 | |
| 6 | 2***2 | Wire | |
| 7 | 4***8 | Bolt gb5783-m6x35flznyc-8.8-480 | |
| 8 | 2***3 | Cable | |
| 9 | 4***6 | Fuse 0298300 from littelfuse | |
| 10 | 4***3 | Screw gb818-m4x16flznyc-4.8-480 | |
| 11 | 4***6 | Fuse holder 02981001zxt | |
| 12 | 4***0 | Washer gb97.1-4flznyc-480 | |
| 13 | 4***4 | Nut gb6170-m4flznyc-8-480 | |
| 14 | 4***8 | Screw gb70.3-m6x20flznyc-8.8-480 | |
| 15 | 2***1 | Plate | |
| 16 | 2***2 | Cable | |
| 17 | 4***5 | Main contactor-24v | |
| 18 | 2***2 | Battery - fuse | |
| 19 | 2***2 | Cable, battery | |
| 20 | 2***1 | Terminal cover | |
| 21 | 4***2 | Ifi145-2002-hexagon flange nut 5/16-18unc-2b | |
| 22 | 4***0 | Bolt gb5783-m8x16flznyc-8.8-480 | |
| 23 | 4***4 | Horn | |
| 24 | 4***9 | Washer gb96.1-8flznyc-480 | |
| 25 | 2***1 | Plate, horn mounting | |
| 26 | 4***1 | Screw gb818-m4x20flznyc-4.8-480 | |
| 27 | 4***9 | Operating indicator | |
| 28 | 2***2 | Housing, operating indicator | |
| 29 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 30 | 2***1 | Plate | |
| 31 | 2***2 | Forming (stamping, etc.), pressure plate,alternator harness | |
| 32 | 2***3 | Pipe clamp2, for fixing hose | |
| 33 | 2***1 | Pipe clamp2, for fixing hose | |
| 34 | 4***8 | Bolt gb16674-m8x45flznyc-8.8-480 | |
| 35 | 4***3 | Bolt gb5783-m8x25flznyc-8.8-480 | |
| 36 | 4***7 | Screw gb70.1-m5x10flznyc-8.8-480 | |
| 37 | 4***6 | Screw gb818-m4x10flznyc-8.8-480 | |
| 38 | 4***8 | Tilt switch syst-1.5-3 | |
| 39 | 2***1 | Tilt sensor board | |
| 40 | 4***3 | Washer gb97.1-5flznyc-480 | |
| 41 | 4***5 | Nut gb889.1-m5flznyc-8-480 | |
| 42 | 4***3 | Screw gb70.1-m5x40flznyc-8.8-480 | |
| 43 | 2***2 | Switch mounting plate | |
| 44 | 4***6 | Limit switch cls-121 | |
| 45 | 2***1 | Weldment, angle sensor housing | |
| 46 | 4***4 | Angle sensor sysa | |
| 47 | 4***4 | Screw gb818-m4x6flznyc-4.8-480 | |
| 48 | 4***7 | Buzzer,cy-3631-24v | |
| 49 | 2***1 | Plate, alarm mounting | |
| 50 | 4***6 | Screw gb70.3-m4x16flznyc-8.8-480 | |
| 51 | 4***7 | Ecu | |
| 52 | 4***8 | Ground control unit | |
| 53 | 4***6 | Timetable | |
| 54 | 2***2 | Limit switch, cover | |
| 55 | 4***3 | Key switch | |
| 56 | 4***3 | Bolt b16674-m10x20flznyc-8.8-480 | |
| 57 | 2***1 | Plate | |
| 58 | 2***1 | Plate | |
| 59 | 4***6 | Buzzer xb2bsbc | |
| 60 | 2***1 | Cable | |
| 61 | 4***0 | Cable tie lg13-zs4x250 | |
| 62 | 4***5 | Tie 8x430 | |
| 63 | 4***6 | Spacer ring | |
| 64 | 2***1 | Conductive strip | |
| 65 | 4***9 | Bolt gb12-m8x30flznyc-8.8-480 | |
| 66 | 2***1 | Plate, limit switch mounting | |
| 67 | 4***0 | Switch, pothole protection limit | |
| 68 | 4***9 | Battery | |
| 69 | 2***1 | Power cable cap - red | |
| 70 | 2***1 | Power cable cap - black | |
| 71 | 4***4 | Bolt gb16674-m8x25flznyc-8.8-480 | |
| 72 | 4***5 | Washer gb96.1-5flznyc-480 | |
| 73 | 4***6 | Screw gb818-m5x20flznyc-4.8-480 | |
| 74 | 4***4 | Brake coil protection box | |
| 75 | 4***3 | Screw gb70.1-m3x20flznyc-8.8 | |
| 76 | 4***0 | Washer gb97.1-3flznyc-300hv | |
| 77 | 2***3 | Wire | |
| 78 | 4***3 | Motor controller af5ci0ba | |
| 79 | 2***1 | Plate | |
| 80 | 4***1 | Screw gb70.1-m5x16flznyc-8.8-480 | |
| 81 | 4***2 | Relay | |
| 82 | 4***7 | Delay relay | |
| 83 | 4***4 | Bolt 1/4-20unc-2bx18-10.9 | |
| 84 | 4***0 | Motor ge5.5 | |
| 85 | 2***2 | Power cord p35x470,controller- | |
| 86 | 2***2 | Wire | |
| 87 | 4***0 | Nutgb6170-m8flznyc-8-480 | |
| 88 | 4***6 | Bolt gb5783-m10x45flznyc-8.8-480 | |
| 89 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 90 | 4***5 | Drive motor assembly |
