Каталог запасных частей к технике: LGMG S0808II (2023). Scissor assy installation
30
30
30
30
30
21
21
22
23
23
23
24
24
24
25
26
27
27
28
28
28
28
28
28
28
28
29
29
29
29
29
29
29
29
20
31
32
33
34
35
35
36
37
38
39
11
2
2
3
3
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
8
9
10
1
12
13
14
15
15
16
17
17
17
18
18
18
19
19
19

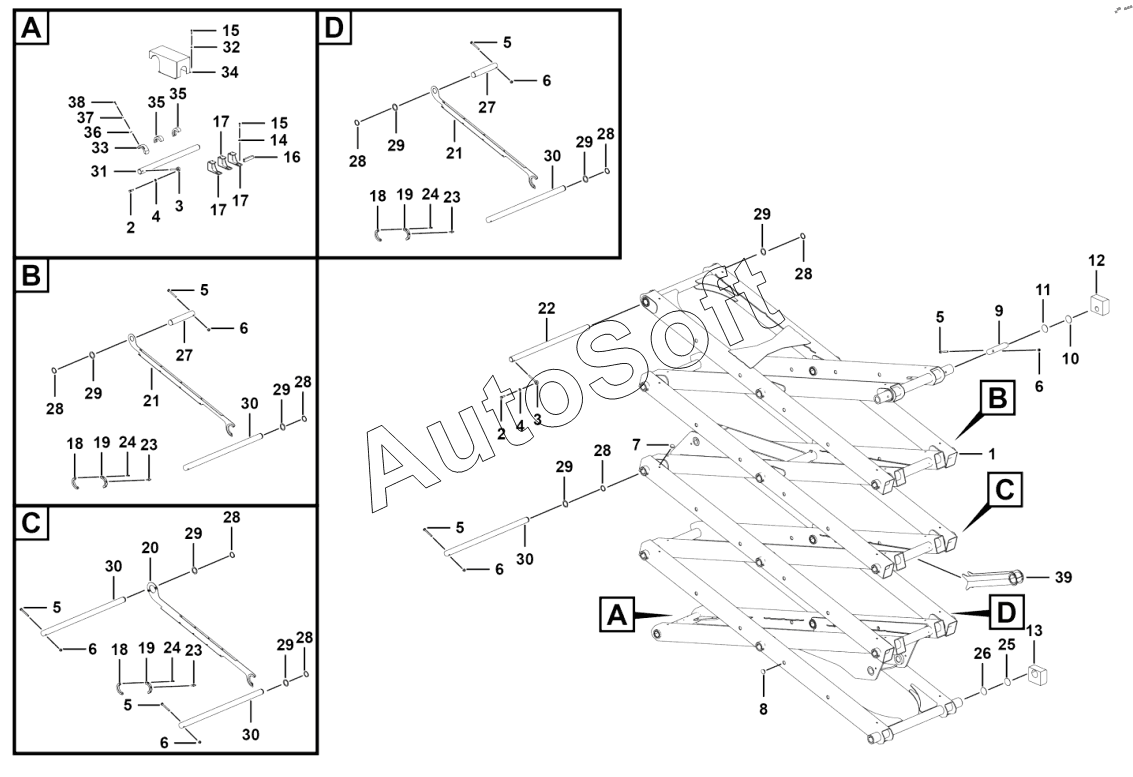

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Scissor assy installation | |
| 2 | 4***7 | Bolt gb5783-m10x30flznyc-8.8-480 | |
| 3 | 2***1 | Pin, 10x70 | |
| 4 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 5 | 4***4 | Bolt gb5782-m10x75flznyc-8.8 | |
| 6 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 7 | 2***2 | Rubber plug,14x11 | |
| 8 | 4***1 | Thermoplastic plug | |
| 9 | 2***1 | Axle shaft,38x166 | |
| 10 | 2***1 | Washer,51x38x2 | |
| 11 | 2***1 | Washer 106013-038 | |
| 12 | 2***1 | Slider | |
| 13 | 2***1 | Block | |
| 14 | 4***6 | Washer gb96.1-6flznyc-480 | |
| 15 | 4***2 | Screw gb70.1-m6x20flznyc-8.8-480 | |
| 16 | 4***5 | Clip rubber bar | |
| 17 | 2***2 | Plate | |
| 18 | 2***1 | Retaining ring, fixing inner arm | |
| 19 | 2***1 | Retaining ring, fixing inner arm | |
| 20 | 2***3 | Plate assembly | |
| 21 | 2***2 | Plate | |
| 22 | 4***7 | Pin lzb001 b38x700x11 | |
| 23 | 4***2 | Screw gb819.1-m6x20flznyc-4.8 | |
| 24 | 4***3 | Screw gb70.1-m5x25flznyc-8.8 | |
| 25 | 2***1 | Plate, for adjusting the gap between slider and track | |
| 26 | 2***1 | Plate, for adjusting the gap between slider and track | |
| 27 | 4***4 | Pin | |
| 28 | 4***9 | Check ring jb4342-38flznyc-65mn-480 | |
| 29 | 2***1 | Washer 51x38x3 | |
| 30 | 4***9 | Pin lzb001 b38x684x11 | |
| 31 | 4***6 | Pin | |
| 32 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 33 | 2***2 | Block | |
| 34 | 2***1 | Plate | |
| 35 | 2***1 | Block | |
| 36 | 4***5 | Washer gb96.1-5flznyc-480 | |
| 37 | 4***0 | Washer gb93-5flznyc-65mn-480 | |
| 38 | 4***2 | Screw gb70.1-m5x20flznyc-8.8-480 | |
| 39 | 2***2 | Protective arm |
