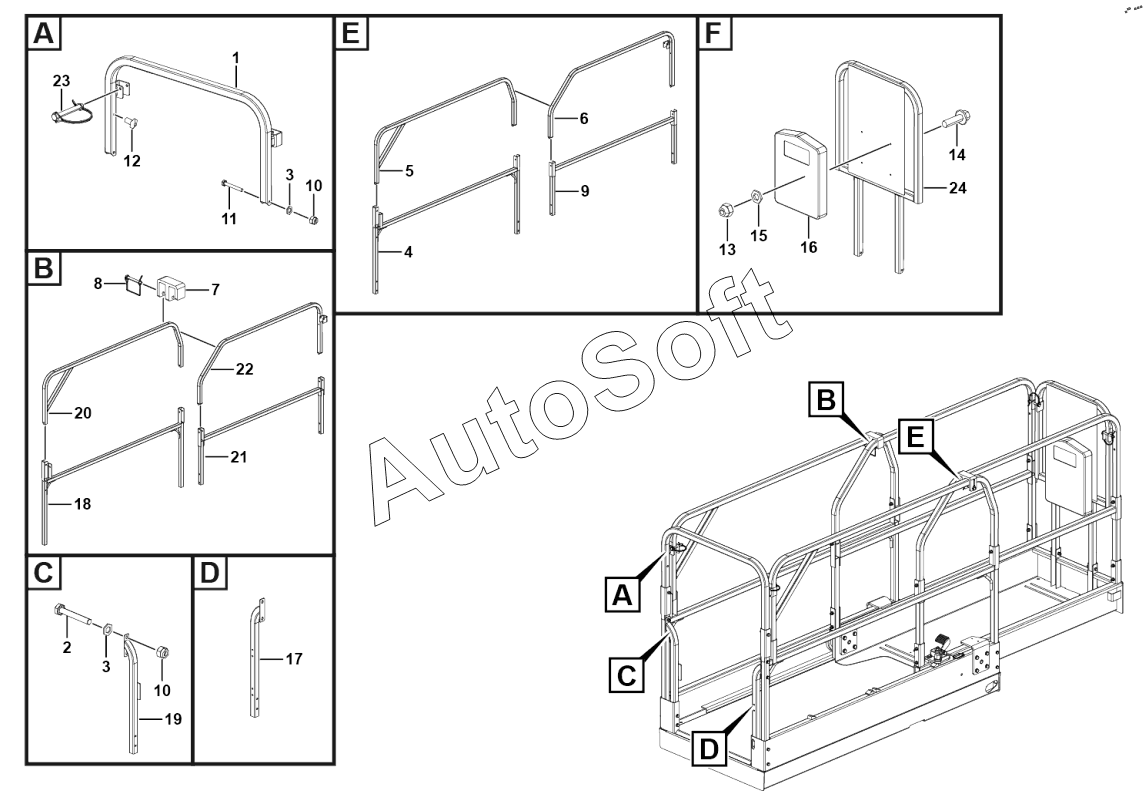

Каталог запасных частей к технике: LGMG S0808II (2023). Handrail assembly
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Weldment,door rail,rail | |
| 2 | 4***6 | Bolt | |
| 3 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 4 | 2***5 | Weldment, extension platform column assembly (rh) | |
| 5 | 2***1 | Weldment, right guardrail weldment | |
| 6 | 2***2 | Right handail | |
| 7 | 2***2 | M-mount, fixing door, guardrail | |
| 8 | 4***6 | Pin - square pin with lug 9.5x70 | |
| 9 | 2***3 | Weldment,right rail weldment,rail | |
| 10 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 11 | 4***9 | Bolt gb5782-m8x55flznyc-8.8-480 | |
| 12 | 4***9 | Break mandrel blind rivet gb12619-5x9 | |
| 13 | 4***0 | Nut gb889.1-m6flznyc-8-480 | |
| 14 | 4***7 | Bolt gb16674-m6x20flznyc-8.8 | |
| 15 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 16 | 2***1 | Manual box | |
| 17 | 2***4 | Weldment,right door rail weldment,rail | |
| 18 | 2***5 | Weldment, main platform column assembly (lh) | |
| 19 | 2***3 | Weldment,left door rail weldment,rail | |
| 20 | 2***1 | Weldment, left guardrail weldment | |
| 21 | 2***4 | Weldment,left rail weldment,rail | |
| 22 | 2***2 | Left handail | |
| 23 | 4***0 | D-pin 8x65 with 200mm chain and steel sheet | |
| 24 | 2***1 | Guard bar |
