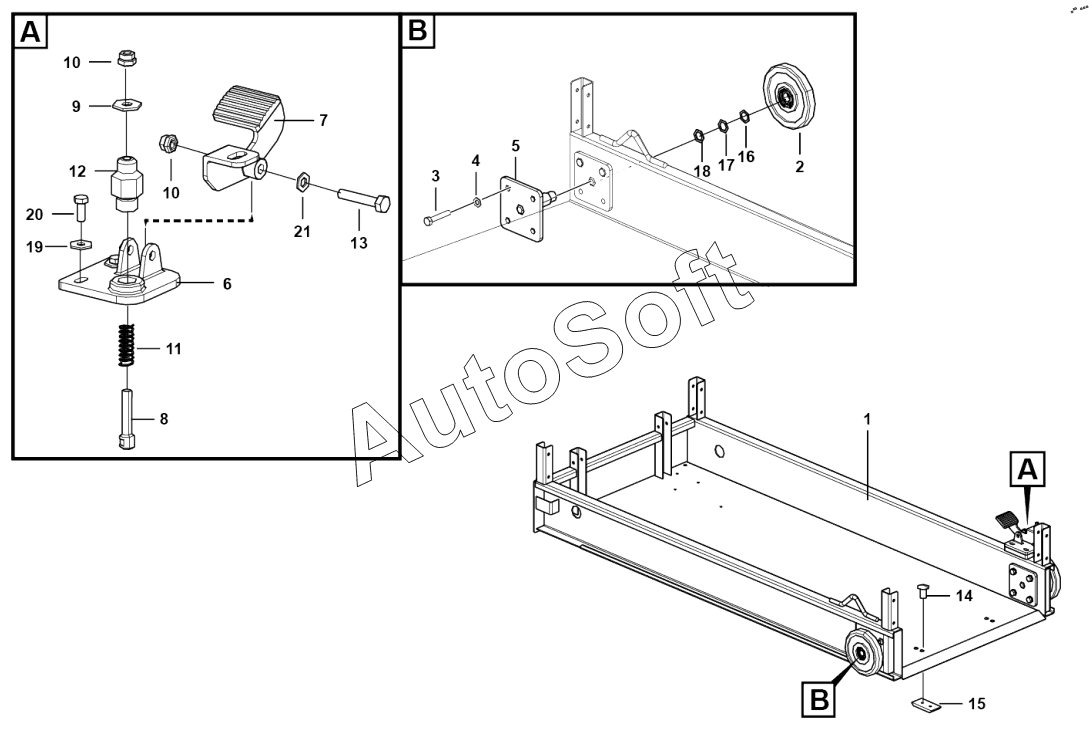

Каталог запасных частей к технике: LGMG S0808II (2023). Extension platform assembly
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Extended platform deck | |
| 2 | 2***2 | Roller assembly, d146 | |
| 3 | 4***1 | Bolt gb5782-m10x55flznyc-8.8-480 | |
| 4 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 5 | 2***1 | Weldment, roller support | |
| 6 | 2***2 | Forming (stamping, etc.), mount, fixing step, extension platform | |
| 7 | 2***1 | Forming (stamping, etc.), step, extension platform | |
| 8 | 2***1 | Spring pin, m10x73 | |
| 9 | 4***8 | Washer gb96.1-10flznyc-480 | |
| 10 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 11 | 2***1 | Spring,extension deck | |
| 12 | 2***1 | Spring seat, fixing spring, extension platform | |
| 13 | 4***5 | Bolt gb5782-m10x50flznyc-10.9-480 | |
| 14 | 4***7 | Rivet gb12618-6x18 | |
| 15 | 2***1 | Slider | |
| 16 | 2***2 | Shim 20x0.5 | |
| 17 | 2***2 | Shim 20x1 | |
| 18 | 2***2 | Shim 20x2 | |
| 19 | 4***9 | Washer gb96.1-8flznyc-480 | |
| 20 | 4***6 | Bolt gb5783-m8x20flznyc-10.9-480 | |
| 21 | 4***9 | Washer gb97.1-10flznyc-480 |
