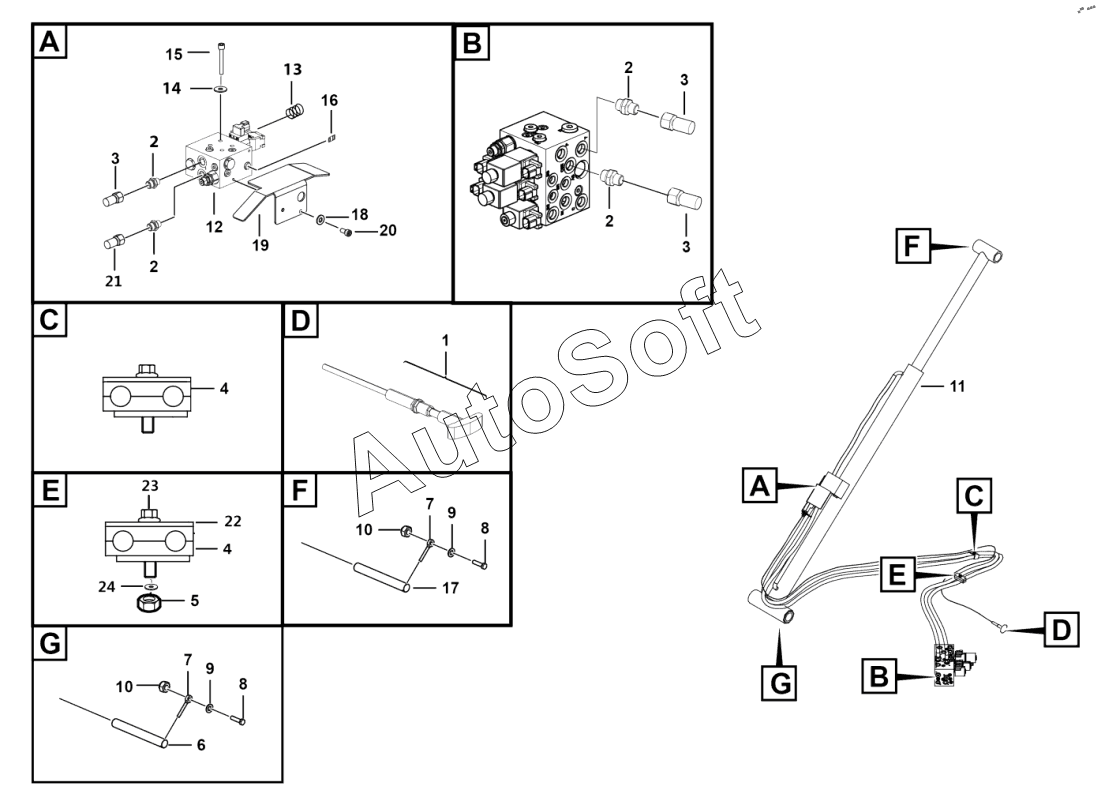

Каталог запасных частей к технике: LGMG S0808II (2023). Lifting hydraulic assembly
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
10
9
9
8
8
7
7
6
5
4
4
3
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Wier assembly | |
| 2 | 4***5 | Fitting ge10lr3/8edomdcf | |
| 3 | 4***0 | Hose fc402caca101005-4130-pg1150 | |
| 4 | 2***1 | Clamp, fixing hose | |
| 5 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 6 | 4***9 | Pin lzb001 a38x292x11 | |
| 7 | 2***1 | Pin, 10x70 | |
| 8 | 4***6 | Bolt gb5783-m10x40flznyc-8.8-480 | |
| 9 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 10 | 4***2 | Nut gb889.1-m10flznyc-8-480 | |
| 11 | 4***9 | Lifting cylinder | |
| 12 | 4***3 | Down cylinder block st5006-ac00 | |
| 13 | 2***1 | Spring 1.5x15x30 | |
| 14 | 2***2 | M8 hard gasket,16x8.5x3 | |
| 15 | 4***1 | Bolt gb5782-m8x80flznyc-12.9-480 | |
| 16 | 4***1 | Damping1.2 | |
| 17 | 4***8 | Pin lzb001 a38x207x11 | |
| 18 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 19 | 2***2 | Plate | |
| 20 | 4***1 | Screw gb70.1-m6x12flznyc-8.8-480 | |
| 21 | 4***8 | Hose fc402caca101006-4130-pg1700 | |
| 22 | 2***1 | Pressure plate, for fixing pipe clamp | |
| 23 | 4***7 | Bolt gb5782-m8x45flznyc-8.8-480 | |
| 24 | 4***0 | Washer gb97.1-8flznyc-480 |
