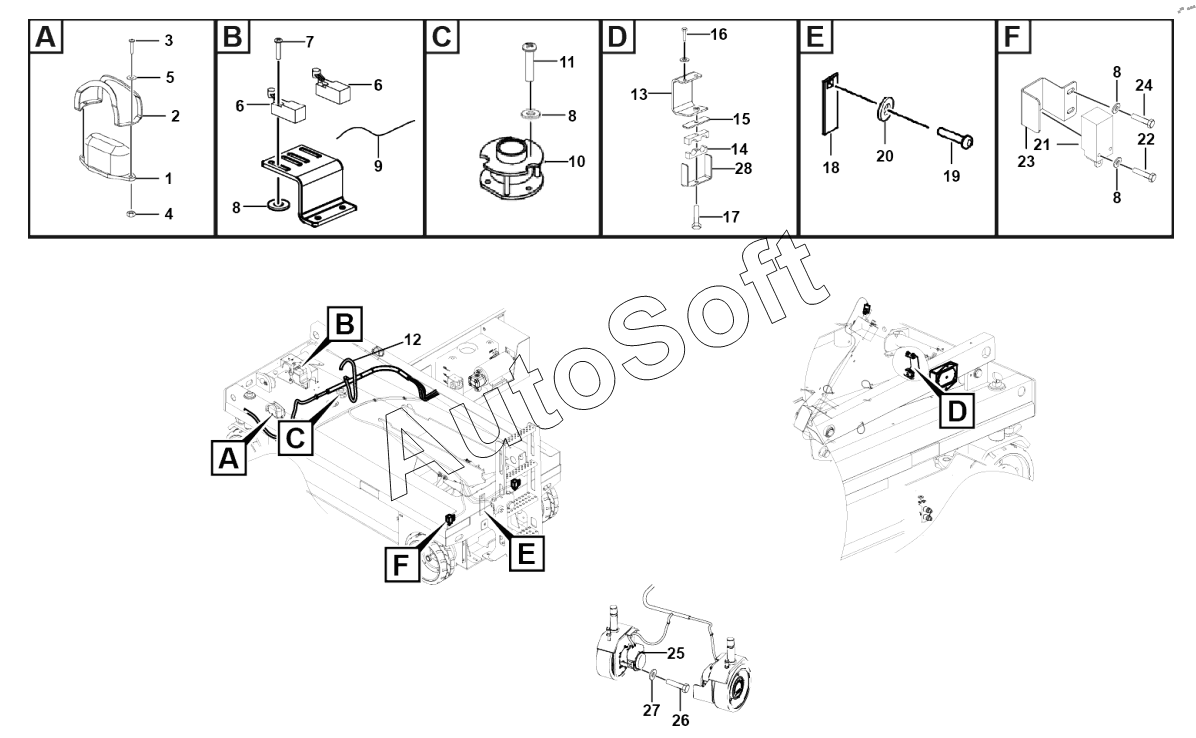

Каталог запасных частей к технике: LGMG S0808II (2023). Chassis electric systems
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
8
8
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Operating indicator | |
| 2 | 2***2 | Housing, operating indicator | |
| 3 | 4***1 | Screw gb818-m4x20flznyc-4.8-480 | |
| 4 | 4***4 | Nut gb6170-m4flznyc-8-480 | |
| 5 | 4***0 | Washer gb97.1-4flznyc-480 | |
| 6 | 4***5 | Travel switch cls-103 | |
| 7 | 4***3 | Screw gb70.1-m5x40flznyc-8.8-480 | |
| 8 | 4***3 | Washer gb97.1-5flznyc-480 | |
| 9 | 2***1 | Wire | |
| 10 | 4***8 | Tilt switch | |
| 11 | 4***2 | Screw gb70.1-m5x20flznyc-8.8-480 | |
| 12 | 2***1 | Charging harness | |
| 13 | 2***1 | Forming (stamping, etc.), fixing plate assembly, drive motor harness bracket | |
| 14 | 2***1 | Plate | |
| 15 | 2***1 | Pipe clamp2, for fixing hose | |
| 16 | 4***8 | Bolt gb16674-m8x45flznyc-8.8-480 | |
| 17 | 4***6 | Bolt gb16674-m8x20flznyc-8.8-480 | |
| 18 | 2***1 | Conductive strip | |
| 19 | 4***0 | Bolt gb5783-m8x16flznyc-8.8-480 | |
| 20 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 21 | 4***6 | Travel switch cls-103 | |
| 22 | 4***3 | Screwgb70.1-m5x45flznyc-8.8 | |
| 23 | 2***1 | Plate, limit switch mounting | |
| 24 | 4***7 | Screw gb70.1-m5x10flznyc-8.8-480 | |
| 25 | 4***5 | Drive motor assembly | |
| 26 | 4***3 | Bolt 3/8-16unc-2bx32-10.9 | |
| 27 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 28 | 2***2 | Forming (stamping, etc.), pressure plate,alternator harness |
