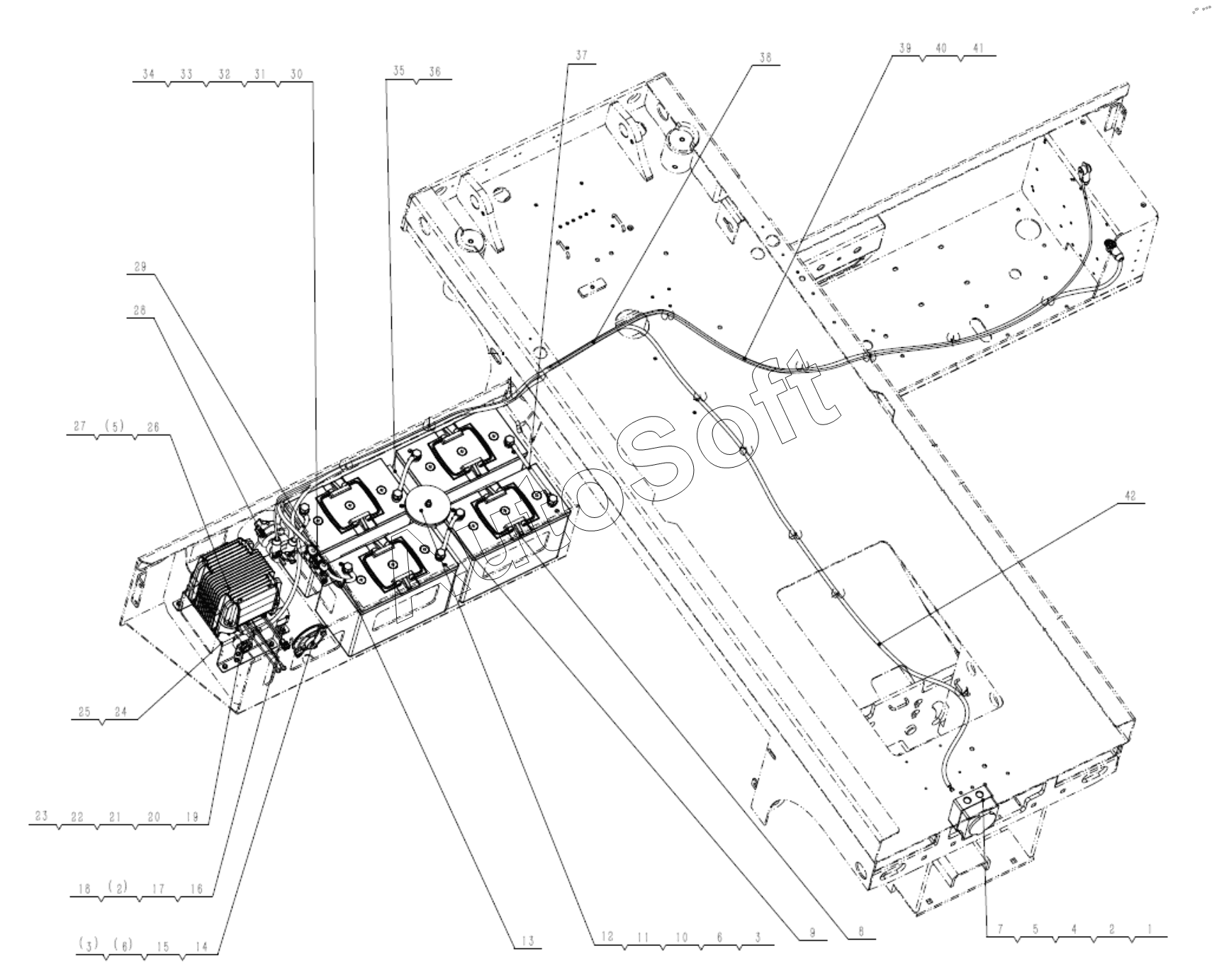

Каталог запасных частей к технике: LGMG S0808II (2023). Battery box electric systems
1
2
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Plug | |
| 2 | 4***0 | Nut gb889.1-m6flznyc-8-480 | |
| 3 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 4 | 4***0 | Bolt gb16674-m6x30epzn-8.8 | |
| 5 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 6 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 7 | 4***2 | Plug | |
| 8 | 4***5 | Battery | |
| 9 | 4***3 | Wire | |
| 10 | 2***1 | Rubber plate | |
| 11 | 2***2 | Screw | |
| 12 | 2***1 | Plate | |
| 13 | 4***6 | Power cable lzb003 c8x220x1.4 | |
| 14 | 4***6 | Single-tone basin type horn (bass) | |
| 15 | 4***6 | Bolt gb16674-m8x20flznyc-8.8-480 | |
| 16 | 4***2 | Buzzer | |
| 17 | 4***6 | Washer gb96.1-6flznyc-480 | |
| 18 | 4***2 | Bolt gb16674-m6x25flznyc-8.8 | |
| 19 | 2***1 | Bracket | |
| 20 | 4***3 | Washer gb97.1-5flznyc-480 | |
| 21 | 4***5 | Nut gb889.1-m5flznyc-8-480 | |
| 22 | 4***1 | Screw gb70.1-m5x16flznyc-8.8-480 | |
| 23 | 4***7 | Buzzer,cy-3631-24v | |
| 24 | 2***1 | Plate | |
| 25 | 4***5 | Bolt gb16674-m6x16flznyc-8.8-480 | |
| 26 | 4***9 | Charger gpsc3024 | |
| 27 | 4***2 | Screw gb70.1-m6x20flznyc-8.8-480 | |
| 28 | 4***3 | Dc power switch 75920-10 | |
| 29 | 4***2 | Wire lzb003 c8x10x200x1.4 | |
| 30 | 4***6 | Fuse holder 02981001zxt | |
| 31 | 4***9 | Screw gb818-m4x14flznyc-4.8-480 | |
| 32 | 4***0 | Washer gb97.1-4flznyc-480 | |
| 33 | 4***6 | Fuse 0298300 from littelfuse | |
| 34 | 4***4 | Nut gb6170-m4flznyc-8-480 | |
| 35 | 2***2 | Block | |
| 36 | 2***3 | Block | |
| 37 | 4***0 | Wire | |
| 38 | 4***4 | Wire | |
| 39 | 4***8 | Wire lzb003 c8x10x3200x1.4 | |
| 40 | 2***1 | Power cable cap - black | |
| 41 | 2***1 | Power cable cap - red | |
| 42 | 2***1 | Charging wire x4.5m |
