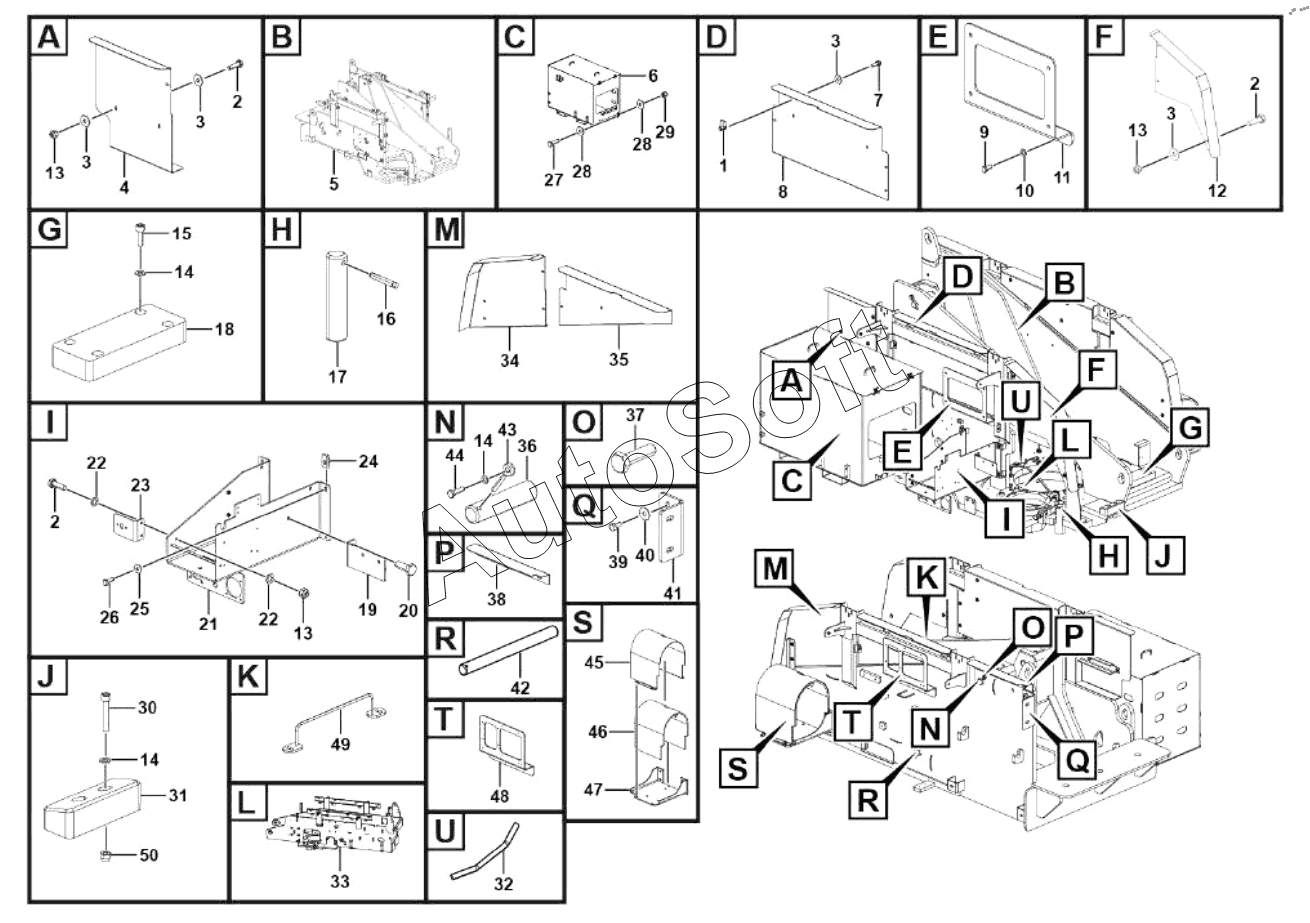

Каталог запасных частей к технике: LGMG AR65JE (2023). Turret assembly
1
2
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Reed nut qc339-m8flznyc-8-480 | |
| 2 | 4***3 | Bolt gb5783-m8x25flznyc-8.8-480 | |
| 3 | 4***9 | Washer gb96.1-8flznyc-480 | |
| 4 | 2***2 | Plate | |
| 5 | 2***3 | Turntable welding assembly | |
| 6 | 2***1 | Battery box assembly | |
| 7 | 4***1 | Bolt gb5783-m8x20flznyc-8.8-480 | |
| 8 | 2***1 | Plate | |
| 9 | 4***8 | Bolt gb5783-m12x25flznyc-8.8-480 | |
| 10 | 4***0 | Washer gb97.1-12flznyc-300hv-480 | |
| 11 | 2***2 | Welding assembly | |
| 12 | 2***2 | Plate | |
| 13 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 14 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 15 | 4***1 | Screw gb70.1-m10x30flznyc-8.8-480 | |
| 16 | 2***2 | Screw, d12x80 | |
| 17 | 2***1 | Limit lever, d45x190 | |
| 18 | 2***1 | Plate | |
| 19 | 2***1 | Plate | |
| 20 | 4***2 | Bolt gb5783-m10x25flznyc-8.8-480 | |
| 21 | 2***3 | Battery pallet welding assembly | |
| 22 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 23 | 2***1 | Plate | |
| 24 | 4***0 | Reed nut qc339-m10flznyc-8-480 | |
| 25 | 4***8 | Washer gb96.1-10flznyc-480 | |
| 26 | 4***7 | Bolt gb5783-m10x30flznyc-8.8-480 | |
| 27 | 4***9 | Bolt gb5783-m12x40flznyc-8.8-480 | |
| 28 | 4***6 | Washer gb96.1-12flznyc-480 | |
| 29 | 4***1 | Nut gb889.1-m12flznyc-8-480 | |
| 30 | 4***1 | Screw | |
| 31 | 2***2 | Block | |
| 32 | 2***2 | Asm | |
| 33 | 2***1 | Slewing bearing protection assembly | |
| 34 | 2***2 | Plate | |
| 35 | 2***1 | Plate | |
| 36 | 2***2 | Pin | |
| 37 | 4***8 | Bolt gb5783-m10x20flznyc-8.8-480 | |
| 38 | 2***2 | Plate | |
| 39 | 4***3 | Bolt gb5783-m16x30flznyc-10.9-480 | |
| 40 | 4***4 | Washer gb96.1-16flznyc-300hv-480 | |
| 41 | 2***2 | Counterweight connecting plate | |
| 42 | 2***1 | Pin | |
| 43 | 2***1 | Pin, 10x70 | |
| 44 | 4***7 | Bolt gb5783-m10x35flznyc-8.8-480 | |
| 45 | 2***2 | Plate | |
| 46 | 2***2 | Heat wool | |
| 47 | 2***2 | Welding assembly | |
| 48 | 2***2 | Plate | |
| 49 | 2***1 | Asm | |
| 50 | 4***6 | Nut gb889.1-m10flznyc-8 |
