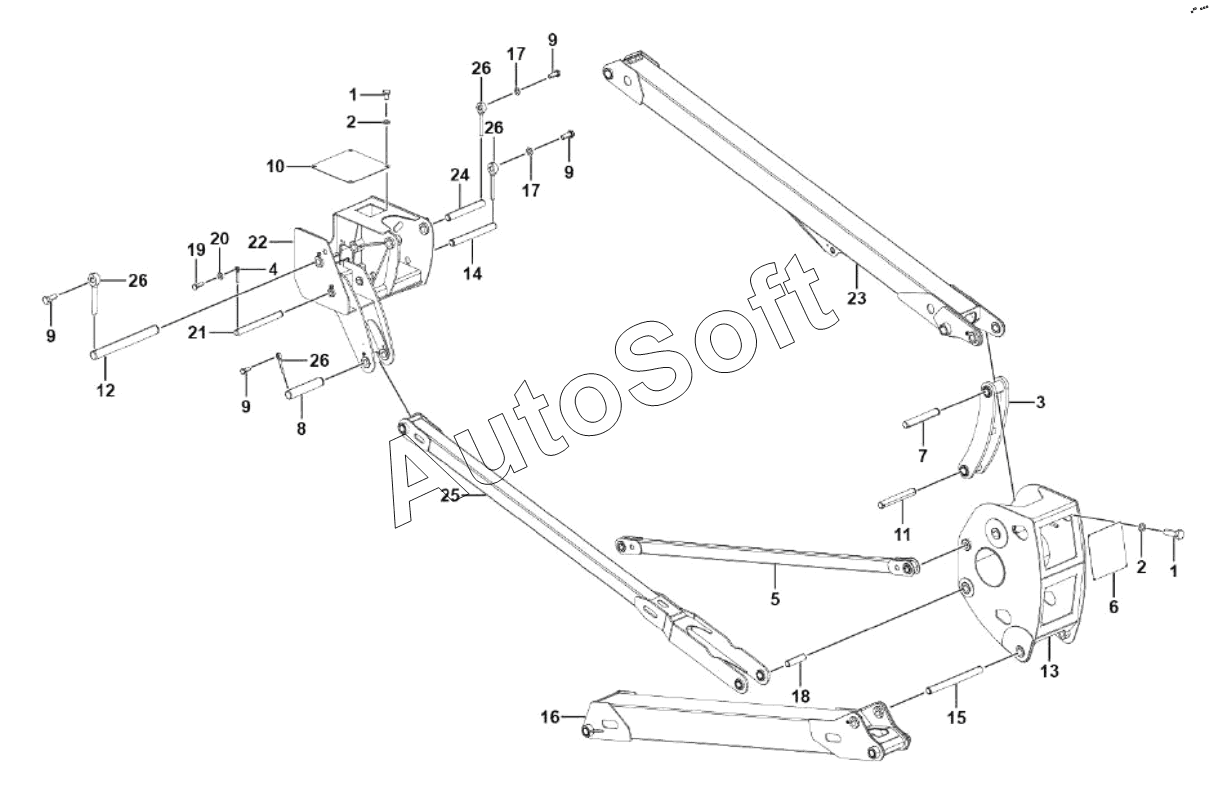

Каталог запасных частей к технике: LGMG AR65JE (2023). Folding arm assembly
1
1
2
2
3
4
5
6
7
8
9
9
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Bolt gb5783-m8x12flznyc-8.8-480 | |
| 2 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 3 | 2***1 | Connecting bracket assembly | |
| 4 | 2***1 | Pin, 10x70 | |
| 5 | 2***3 | Lower link assembly II | |
| 6 | 2***2 | Plate | |
| 7 | 2***1 | Axis pin | |
| 8 | 2***2 | Axis pin | |
| 9 | 4***8 | Bolt gb5783-m12x30flznyc-8.8-480 | |
| 10 | 2***2 | Plate | |
| 11 | 2***1 | Axis pin | |
| 12 | 2***1 | Axis pin | |
| 13 | 2***2 | Folding arm center welding | |
| 14 | 2***1 | Axis pin | |
| 15 | 2***2 | Axis pin | |
| 16 | 2***3 | Lower link assembly I | |
| 17 | 4***3 | Washer gb97.1-12-300hv | |
| 18 | 2***3 | Axis pin | |
| 19 | 4***7 | Bolt gb5783-m10x30flznyc-8.8-480 | |
| 20 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 21 | 2***1 | Axis pin | |
| 22 | 2***3 | Folding arm upper pivot welding | |
| 23 | 2***2 | Upper connecting rod assembly I | |
| 24 | 2***1 | Axis pin | |
| 25 | 2***3 | Upper connecting rod assembly II | |
| 26 | 2***1 | Pin d33-70 |
