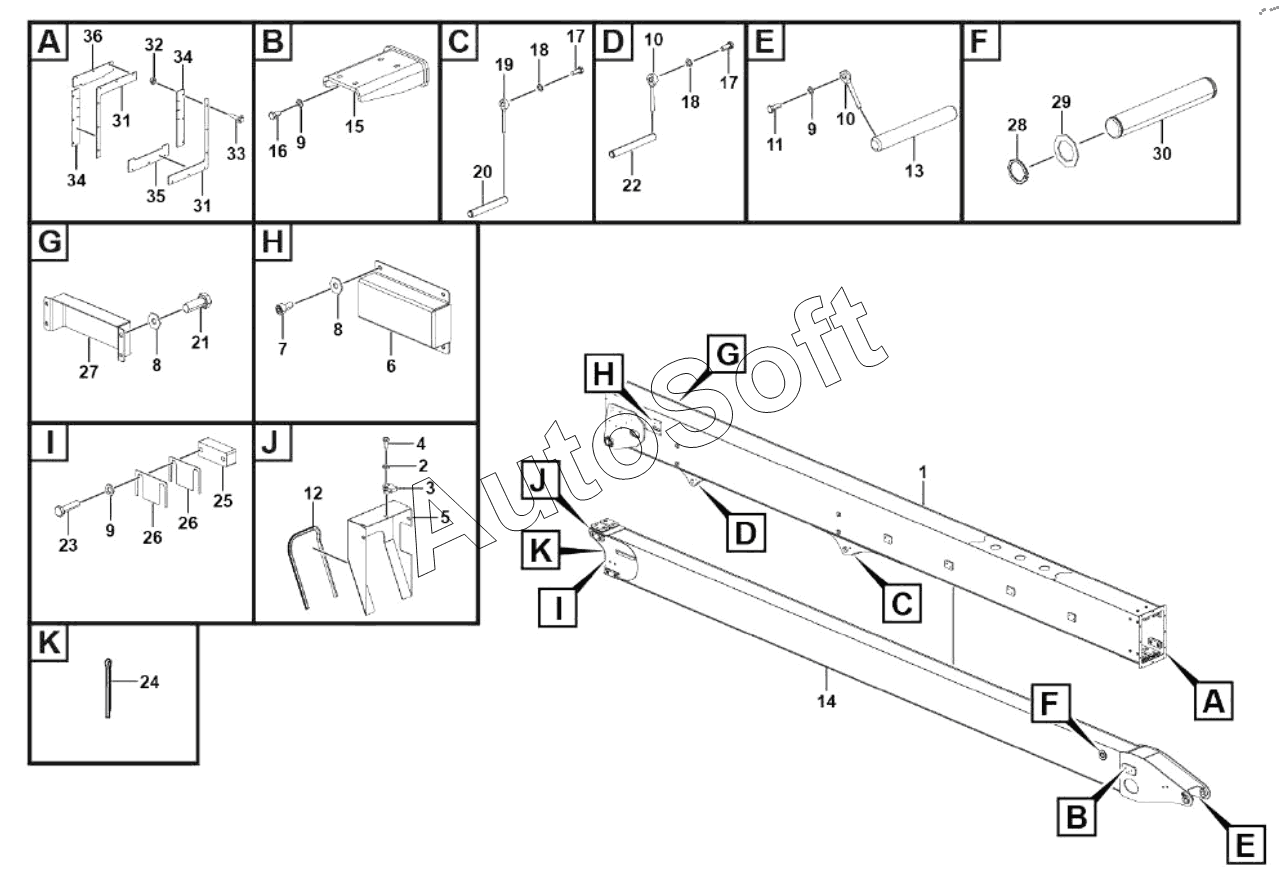

Каталог запасных частей к технике: LGMG AR65JE (2023). Telescopic boom assembly
1
2
3
4
5
6
7
8
8
9
9
9
10
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Assemble | |
| 2 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 3 | 4***3 | Reed nut qc339-m8flznyc-8-480 | |
| 4 | 4***1 | Bolt gb5783-m8x20flznyc-8.8-480 | |
| 5 | 2***1 | Cover plate weldment | |
| 6 | 2***2 | Plate | |
| 7 | 4***7 | Screw gb70.1-m5x10flznyc-8.8-480 | |
| 8 | 4***5 | Washer gb96.1-5flznyc-480 | |
| 9 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 10 | 2***1 | Pin, 10x70 | |
| 11 | 4***7 | Bolt gb5783-m10x30flznyc-8.8-480 | |
| 12 | 2***1 | Edge protector | |
| 13 | 2***1 | Axle | |
| 14 | 2***1 | 1st boom assembly | |
| 15 | 2***1 | Wiring beam supt plate weldment | |
| 16 | 4***8 | Bolt gb5783-m10x20flznyc-8.8-480 | |
| 17 | 4***9 | Bolt gb5783-m12x40flznyc-8.8-480 | |
| 18 | 4***0 | Washer gb97.1-12flznyc-300hv-480 | |
| 19 | 2***1 | Pin d33-70 | |
| 20 | 2***1 | Axle | |
| 21 | 4***7 | Bolt gb5783-m10x35flznyc-8.8-480 | |
| 22 | 2***1 | Axle | |
| 23 | 4***6 | Bolt gb5783-m10x40flznyc-8.8-480 | |
| 24 | 4***4 | Pin gb91-1.6x16flznyc-q235a-480 | |
| 25 | 2***1 | Plate | |
| 26 | 2***1 | Telescopic cylinder adjust shim | |
| 27 | 2***2 | Plate | |
| 28 | 4***3 | Snap ring jb4342-35flznyc-65mn-480 | |
| 29 | 2***2 | Washer, 35x2 | |
| 30 | 2***2 | Shaft, 35x215 | |
| 31 | 2***1 | Dustproof pressing plate | |
| 32 | 4***8 | Nut gb6177-m6flznyc-8-480 | |
| 33 | 4***7 | Bolt gb16674-m6x20flznyc-8.8 | |
| 34 | 2***2 | Side dustproof rubber plate | |
| 35 | 2***2 | Lwr dustproof rubber plate | |
| 36 | 2***2 | Upr dustproof rubber plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
