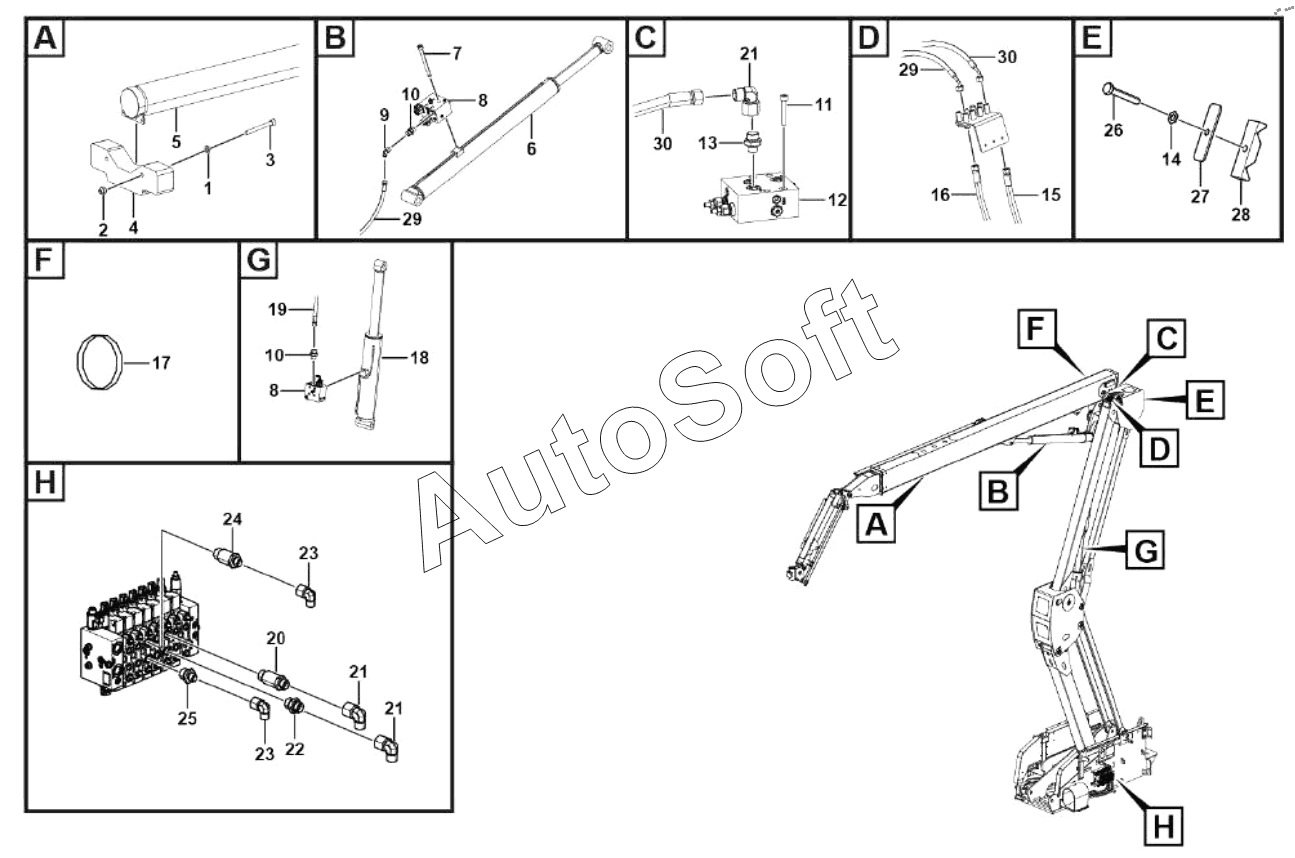

Каталог запасных частей к технике: LGMG AR65JE (2023). Hydraulic lifting system
16
30
30
29
29
28
27
26
25
24
23
23
22
21
21
21
20
19
18
17
1
15
14
13
12
11
10
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 2 | 4***0 | Nut gb889.1-m6flznyc-8-480 | |
| 3 | 4***2 | Screw gb70.1-m6x50flznyc-12.9-480 | |
| 4 | 2***1 | Cushion block | |
| 5 | 4***3 | Extension cylinder | |
| 6 | 4***9 | Main boom luffing cylinder | |
| 7 | 4***3 | Screw gb70.1-m8x85flznyc-10.9-480 | |
| 8 | 4***5 | Valve st5713-ab0b | |
| 9 | 4***1 | Joint ev12lomd | |
| 10 | 4***4 | Fitting ge12lredomdcf | |
| 11 | 4***5 | Bolt gb70.1-m8x45flznyc-10.9-480 | |
| 12 | 4***4 | Counterbalance valve | |
| 13 | 4***3 | Joint | |
| 14 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 15 | 4***0 | Flexible pipe f471tccaca151208-9350-as9200 | |
| 16 | 4***7 | Flexible pipef471tccaca121206-9350-as9200 | |
| 17 | 4***0 | Ribbon zd-l900-w25-ljk | |
| 18 | 4***8 | Folding arm luffing cylinder | |
| 19 | 4***3 | Flexible pipe f471tccaca121206-6200-as6050 | |
| 20 | 4***8 | Joint ge15lredomdcf-h70 | |
| 21 | 4***8 | Fitting ew15lomda3c | |
| 22 | 4***5 | Nipple | |
| 23 | 4***4 | Fitting ew12lomda3c | |
| 24 | 4***9 | Joint | |
| 25 | 4***3 | Fitting ge12lr1/2edomdcf | |
| 26 | 4***6 | Bolt | |
| 27 | 2***1 | Pipe clamp2, for fixing hose | |
| 28 | 2***3 | Pipe clamp2, for fixing hose | |
| 29 | 4***8 | Hose assembly | |
| 30 | 4***1 | Flexible pipe f471tccace151208-1700 |
