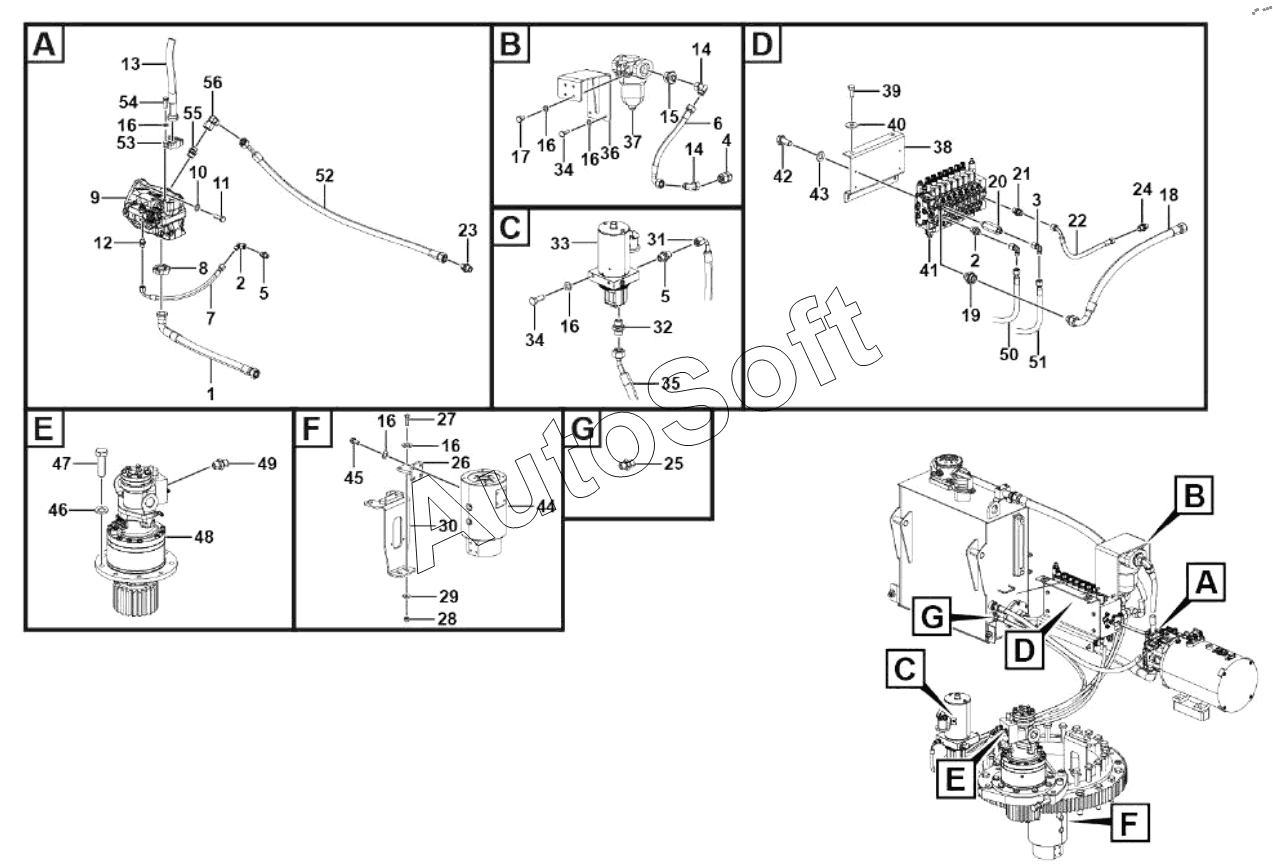

Каталог запасных частей к технике: LGMG AR65JE (2023). Hydraulic turntable aseembly
43
30
31
32
33
34
34
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
1
16
16
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Hose | |
| 2 | 4***8 | Fitting ew08lomda3c | |
| 3 | 4***1 | Jiont | |
| 4 | 4***5 | Valve | |
| 5 | 4***0 | Fitting ge08lredomdcf | |
| 6 | 4***4 | Hose assembly | |
| 7 | 4***9 | Hose | |
| 8 | 4***8 | Flange half | |
| 9 | 4***1 | Piston pump | |
| 10 | 4***0 | Washer gb97.1-12flznyc-300hv-480 | |
| 11 | 4***0 | Bolt gb5783-m12x35flznyc-10.9-480 | |
| 12 | 4***7 | Fitting ge08l7/16unfomdcf | |
| 13 | 4***3 | Hose assembly | |
| 14 | 4***1 | Joint | |
| 15 | 2***1 | Reducer union | |
| 16 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 17 | 4***3 | Bolt gb5783-m10x16flznyc-8.8-480 | |
| 18 | 4***6 | Hose assembly | |
| 19 | 4***7 | Fitting ge28lr3/4edomdcf | |
| 20 | 4***0 | Nipple | |
| 21 | 4***8 | Fitting ge10lredomdcf | |
| 22 | 4***2 | Hose | |
| 23 | 4***2 | Fitting, hydraulic | |
| 24 | 4***3 | Joint | |
| 25 | 4***0 | Joint | |
| 26 | 2***1 | Bracket anchor hydraulic rotary coupler | |
| 27 | 4***7 | Bolt gb5783-m10x35flznyc-8.8-480 | |
| 28 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 29 | 4***8 | Washer gb96.1-10flznyc-480 | |
| 30 | 2***1 | Plate welding assemble | |
| 31 | 4***7 | Hose | |
| 32 | 4***0 | Filter fitting 1cb-18-06-40 meshes | |
| 33 | 4***7 | Auxiliary hydraulic power | |
| 34 | 4***2 | Bolt gb5783-m10x25flznyc-8.8-480 | |
| 35 | 4***1 | Hose fc402cace121206-2150 | |
| 36 | 2***1 | Welding assembly | |
| 37 | 4***1 | Filter plfa-h160x5 | |
| 38 | 2***3 | Multi-way valve mount plate | |
| 39 | 4***8 | Bolt gb5783-m12x25flznyc-8.8-480 | |
| 40 | 4***6 | Washer gb96.1-12flznyc-480 | |
| 41 | 4***6 | Valve | |
| 42 | 4***0 | Bolt gb5783-m8x16flznyc-8.8-480 | |
| 43 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 44 | 4***7 | Hydraulic rotary coupler | |
| 45 | 4***8 | Bolt gb5783-m10x20flznyc-8.8-480 | |
| 46 | 4***1 | Washer gb97.1-14flznyc-300hv-480 | |
| 47 | 4***2 | Bolt gb5783-m14x45flznyc-10.9-480 | |
| 48 | 4***4 | Slewing reducer assembly | |
| 49 | 4***1 | Fitting, hydraulic ge08l9/16unfomdcf | |
| 50 | 4***1 | Hose fc402cacf080804-1850 | |
| 51 | 4***3 | Hose assembly | |
| 52 | 4***0 | Hose f481cace151508-1050 | |
| 53 | 4***5 | Flange | |
| 54 | 4***7 | Bolt gb5783-m10x30flznyc-8.8-480 | |
| 55 | 4***3 | Joint ge15l3/4unfomdcf | |
| 56 | 4***8 | Fitting ew15lomda3c |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
