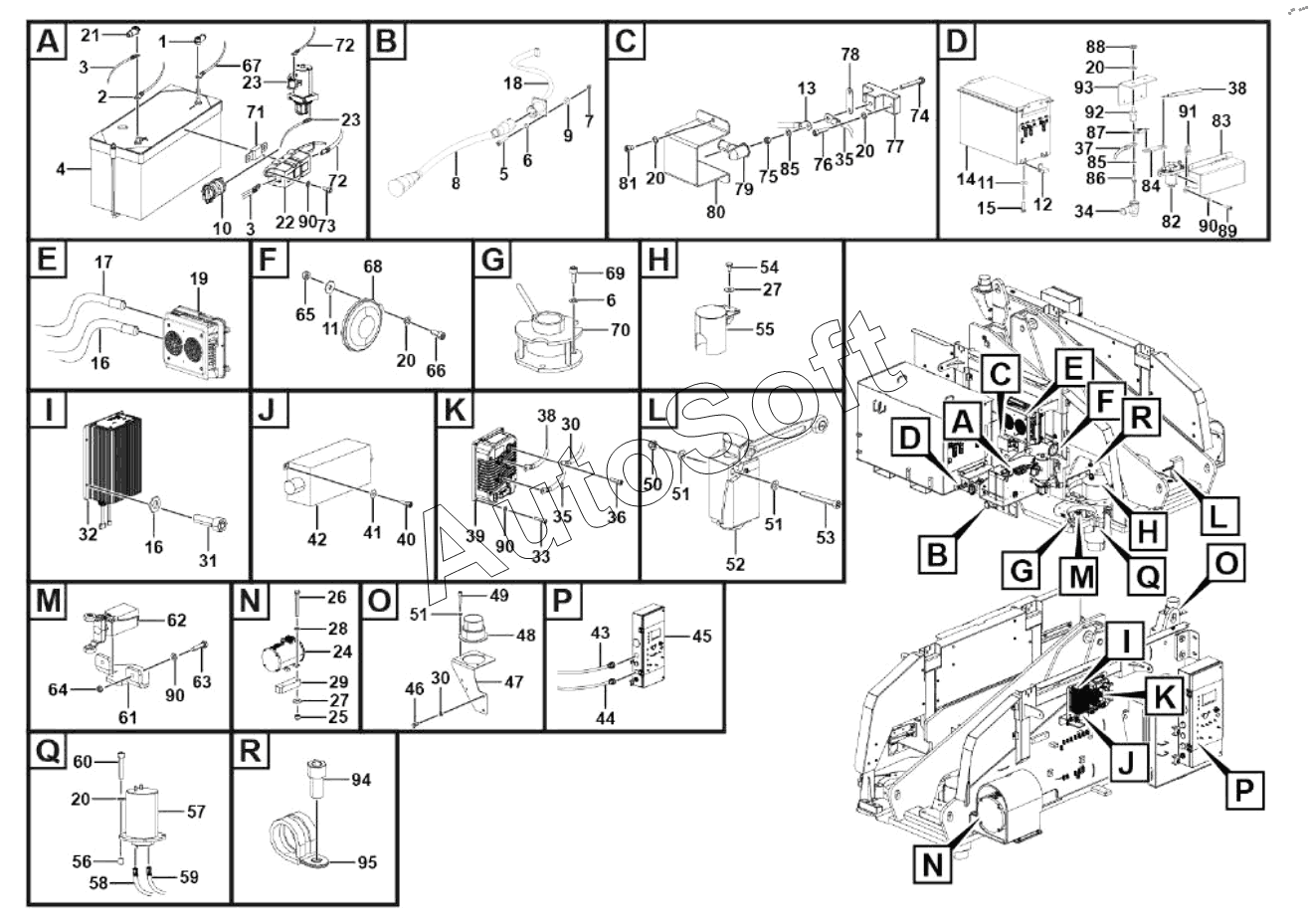

Каталог запасных частей к технике: LGMG AR65JE (2023). Turntable electrical assembly
1
2
3
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
20
20
20
20
20
21
22
23
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
73
74
75
76
77
78
79
80
81
82
83
84
85
85
86
87
88
89
90
90
90
90
91
92
93
94
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Power cable cap - black | |
| 2 | 2***1 | Wire | |
| 3 | 4***1 | Wire | |
| 4 | 2***1 | Battery assembly | |
| 5 | 4***3 | Screw gb70.1-m5x25flznyc-8.8 | |
| 6 | 4***3 | Washer gb97.1-5flznyc-480 | |
| 7 | 4***5 | Nut gb889.1-m5flznyc-8-480 | |
| 8 | 2***1 | Harness | |
| 9 | 4***5 | Washer gb96.1-5flznyc-480 | |
| 10 | 4***3 | Dc power switch 75920-10 | |
| 11 | 4***9 | Washer gb96.1-8flznyc-480 | |
| 12 | 4***3 | Reed nut qc339-m8flznyc-8-480 | |
| 13 | 2***2 | Discharging wire negative | |
| 14 | 4***1 | Libattery | |
| 15 | 4***3 | Bolt gb5783-m8x25flznyc-8.8-480 | |
| 16 | 2***2 | Wire negative | |
| 17 | 2***2 | Charging wire positive | |
| 18 | 2***1 | Wire | |
| 19 | 4***9 | Battery charger | |
| 20 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 21 | 2***1 | Power cable cap - red | |
| 22 | 4***6 | Fuse holder 02981001zxt | |
| 23 | 4***7 | Wire | |
| 24 | 4***7 | Pump motor xyqd-13-4h | |
| 25 | 4***5 | Nut gb889.1-m10flznyc-10 | |
| 26 | 4***3 | Bolt gb5782-m10x85flznyc-10.9-480 | |
| 27 | 4***8 | Washer gb96.1-10flznyc-480 | |
| 28 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 29 | 2***1 | Motor backing plate | |
| 30 | 4***3 | Wire LZB003 E8x1200x2-R | |
| 31 | 4***1 | Screw gb70.1-m5x16flznyc-8.8-480 | |
| 32 | 4***4 | Dc converter HWZ002597-300W | |
| 33 | 4***9 | Screw gb70.1-m6x25flznyc-8.8-480 | |
| 34 | 2***1 | Cable sleeve | |
| 35 | 4***9 | Wire | |
| 36 | 4***3 | Screw GB70.1-M6x30flZnyc-8.8-480 | |
| 37 | 2***2 | Discharging wire positive | |
| 38 | 4***4 | Wire LZB003 E8x12x2950x2-R | |
| 39 | 4***5 | Mcu 1234SE-6321-01 | |
| 40 | 4***6 | Screw GB70.1-M4x12flZnyc-8.8 | |
| 41 | 4***5 | Washer gb96.1-4flznyc-300hv-480 | |
| 42 | 2***2 | Can separator moudule | |
| 43 | 2***2 | Wire | |
| 44 | 2***2 | AR65JE main harness | |
| 45 | 2***1 | AR65JE/ce control box | |
| 46 | 4***2 | Bolt gb5783-m10x25flznyc-8.8-480 | |
| 47 | 2***1 | Forming (stamping, etc.), right beacon mounting plate | |
| 48 | 4***4 | Alarm lamp | |
| 49 | 4***2 | Screw gb70.1-m4x16flznyc-8.8-480 | |
| 50 | 4***0 | Nut gb889.1-m4flznyc-8-480 | |
| 51 | 4***0 | Washer gb97.1-4flznyc-480 | |
| 52 | 4***8 | Travel switch XCKD2145P16 | |
| 53 | 4***4 | Screw gb70.1-m4x40flznyc-8.8-480 | |
| 54 | 4***3 | Bolt gb5783-m10x16flznyc-8.8-480 | |
| 55 | 2***1 | Protect cover assemble | |
| 56 | 2***2 | Sliding ring gasket | |
| 57 | 4***1 | Sensor | |
| 58 | 2***1 | Harness, sensor of folding arm | |
| 59 | 2***2 | Harness, senosr of main arm | |
| 60 | 4***0 | Screw gb70.1-m8x40flznyc-8.8-480 | |
| 61 | 2***1 | Travel switch mounting bracket | |
| 62 | 4***1 | Limit switch XCKP2118P16-NO/NC | |
| 63 | 4***1 | Bolt gb5783-m6x25flznyc-8.8-480 | |
| 64 | 4***0 | Nut gb889.1-m6flznyc-8-480 | |
| 65 | 4***1 | Nut gb6170-m8flznyc-8-480 | |
| 66 | 4***6 | Screw gb70.1-m8x20flznyc-8.8-480 | |
| 67 | 4***8 | Wire | |
| 68 | 4***9 | Horn dc12v | |
| 69 | 4***7 | Screw gb70.1-m5x12flznyc-8.8-480 | |
| 70 | 4***6 | Tilt sensor wsa0889a | |
| 71 | 4***6 | Fuse 175a | |
| 72 | 4***2 | Wire | |
| 73 | 4***1 | Screw gb70.1-m6x12flznyc-8.8-480 | |
| 74 | 4***5 | Bolt gb5783-m8x60flznyc-8.8-480 | |
| 75 | 4***8 | Nut gb6185-m8epzn-8 | |
| 76 | 4***9 | Screw gb70.1-m8x30flznyc-8.8-480 | |
| 77 | 2***1 | Bench insulator | |
| 78 | 2***1 | Plate | |
| 79 | 2***1 | Cable sleeve | |
| 80 | 2***1 | Plat | |
| 81 | 4***0 | Screw gb70.1-m8x12flznyc-8.8-480 | |
| 82 | 4***0 | Control gsz2-600d dc48v | |
| 83 | 2***1 | Housing weldment of connector | |
| 84 | 2***1 | Plate | |
| 85 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 86 | 4***0 | Bolt gb5783-m8x16flznyc-8.8-480 | |
| 87 | 4***7 | Fuse0998500.ux-2m8 | |
| 88 | 4***0 | Nut gb6172.1-m8flznyc-05-480 | |
| 89 | 4***2 | Screw gb70.1-m6x20flznyc-8.8-480 | |
| 90 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 91 | 4***3 | Reed nut qc339-m6flznyc-8-480 | |
| 92 | 4***7 | Port SB3020M8K | |
| 93 | 2***2 | Plate | |
| 94 | 4***3 | Screw gb70.1-m8x16flznyc-8.8-480 | |
| 95 | 4***8 | Clip LGB169-A35x12.5 |
