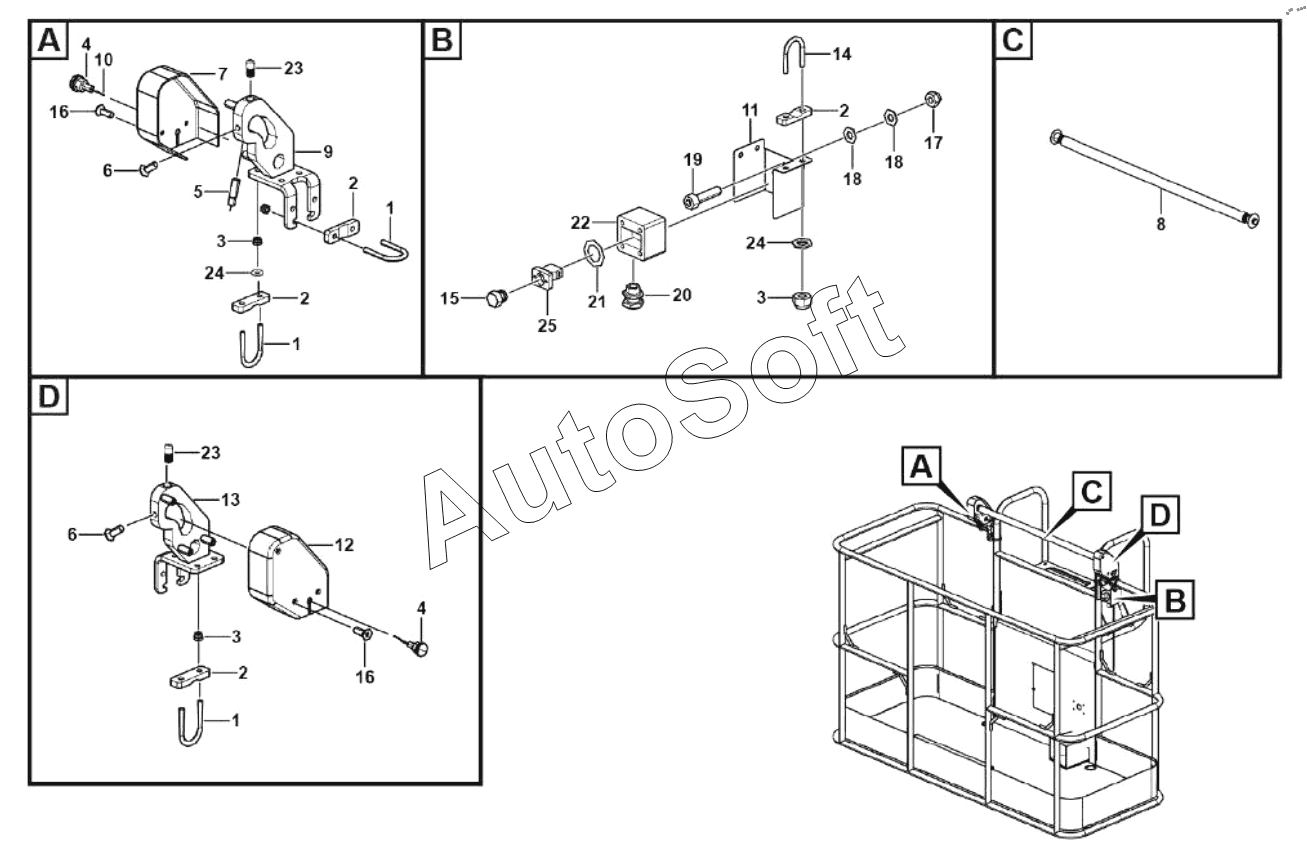

Каталог запасных частей к технике: LGMG AR65JE (2023). Safety securing assembly
13
25
24
24
23
23
22
21
20
19
18
18
17
16
16
15
14
1
1
1
12
11
10
9
8
7
6
6
5
4
4
3
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | U-bolt m8 | |
| 2 | 2***1 | Cushion block, for fixing housing | |
| 3 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 4 | 4***8 | Led strobe (blue) | |
| 5 | 4***7 | Proximity switch | |
| 6 | 4***9 | Screw gb77-m12x16flznyc-45h-480 | |
| 7 | 2***3 | Welding, left housing, anti-crushing system | |
| 8 | 2***1 | Safety bar assembly | |
| 9 | 2***3 | Welding, left support, safety protection | |
| 10 | 2***1 | Anti-extrusion harness | |
| 11 | 2***1 | Forming (stamping, etc.), reset switch mounting plate | |
| 12 | 2***3 | Welding, anti-crushing system right housing | |
| 13 | 2***3 | Weldment, right housing, safety protection right support | |
| 14 | 2***1 | U-bolt, 33 | |
| 15 | 4***8 | Red button | |
| 16 | 4***2 | Screwgb/t70.3-m6x16flznyc-8.8-480 | |
| 17 | 4***0 | Nut gb889.1-m4flznyc-8-480 | |
| 18 | 4***0 | Washer gb97.1-4flznyc-480 | |
| 19 | 4***2 | Screw gb70.1-m4x16flznyc-8.8-480 | |
| 20 | 4***7 | Nylon cable glands | |
| 21 | 2***2 | Reset switch decal | |
| 22 | 4***0 | Switch button box xalb01yc | |
| 23 | 2***1 | Cylindrical pin, d12x25 | |
| 24 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 25 | 4***6 | Contact module with base zb2bz101c |
