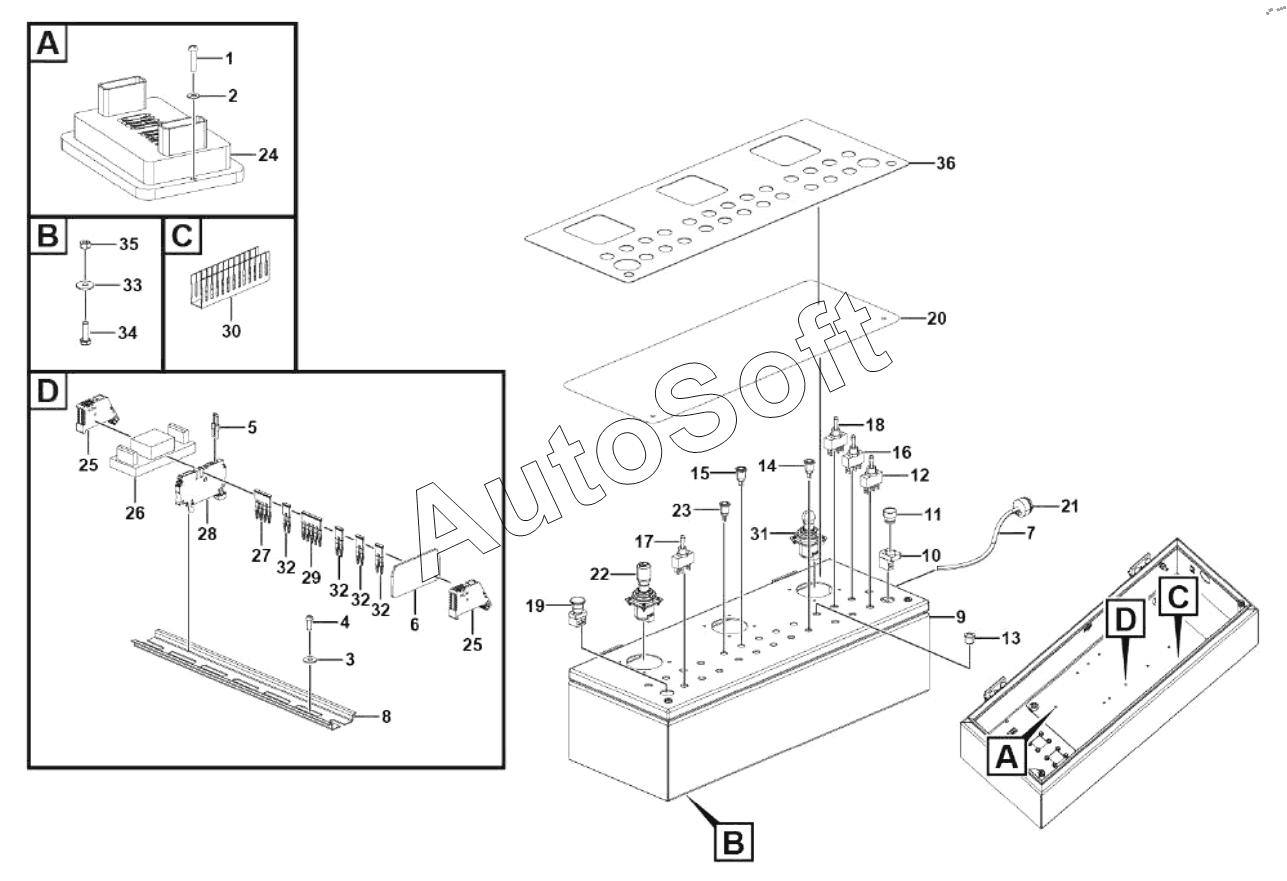

Каталог запасных частей к технике: LGMG AR65JE (2023). AR65JE upper control box assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
32
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Screw gb818-m4x16flznyc-4.8-480 | |
| 2 | 4***0 | Washer gb97.1-4flznyc-480 | |
| 3 | 4***5 | Washer gb96.1-4flznyc-300hv-480 | |
| 4 | 4***5 | Screw gb818-m4x10flznyc-4.8-480 | |
| 5 | 2***1 | 120 ohm resistor | |
| 6 | 4***0 | Partition zap/tw 1 | |
| 7 | 2***2 | AR65JE upper control box harness | |
| 8 | 4***5 | Din rail ts3575-250mm | |
| 9 | 2***1 | T20je/t22je upper control tank distribution assembly | |
| 10 | 4***6 | Contact module with base zb2bz101c | |
| 11 | 4***5 | Green flat button zb2ba3c | |
| 12 | 4***7 | Switch 637h-k-u282 | |
| 13 | 4***2 | Hole plug m12x1.5 | |
| 14 | 4***7 | Yellow indicator | |
| 15 | 4***5 | Red indicator | |
| 16 | 4***7 | Switc h639h-k-u282 | |
| 17 | 4***9 | Switch 631h-k-u282 | |
| 18 | 4***8 | Switch 635h-k-u282 | |
| 19 | 4***0 | Emergency stop switch zb2bs54c+zb2b104c | |
| 20 | 2***2 | Pvc | |
| 21 | 4***7 | Buzzer,cy-3631-24v | |
| 22 | 2***1 | Right joystick assembly | |
| 23 | 4***6 | Green indicator | |
| 24 | 4***2 | Io-core | |
| 25 | 4***5 | Terminal fastener ew35 | |
| 26 | 4***4 | Voltage regulator module urb2405ymd-6wr3a4s | |
| 27 | 4***8 | Shorting piece | |
| 28 | 4***8 | Connecting terminal zdu2.5/2an | |
| 29 | 4***2 | Connect part | |
| 30 | 4***1 | Wire cage | |
| 31 | 2***1 | Left joystick assembly | |
| 32 | 4***9 | Short-circuit connector zqv 2.5/2 | |
| 33 | 4***9 | Washer gb96.1-8flznyc-480 | |
| 34 | 4***3 | Bolt gb5783-m8x25flznyc-8.8-480 | |
| 35 | 4***1 | Nut gb6170-m8flznyc-8-480 | |
| 36 | 2***1 | Protective film |
