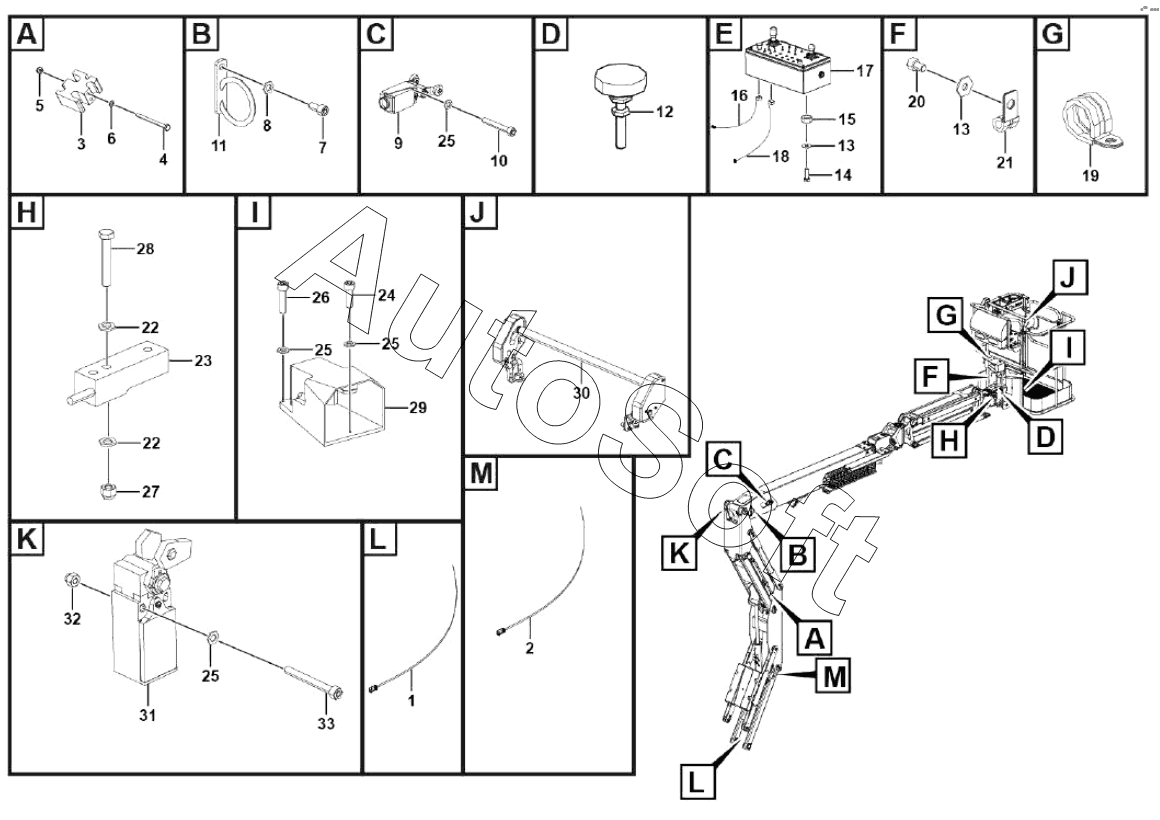

Каталог запасных частей к технике: LGMG A30JE (2023). Электрическая сборка;Electric assembly
26
18
19
20
21
22
22
23
24
25
25
25
25
17
27
28
29
30
31
32
33
1
16
15
14
13
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Wire | |
| 2 | 2***1 | Wire | |
| 3 | 2***1 | Rectangular pipe clamp | |
| 4 | 4***0 | Bolt gb5782-m6x75flznyc-8.8-480 | |
| 5 | 4***0 | Nut gb889.1-m6flznyc-8-480 | |
| 6 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 7 | 4***5 | Screw gb70.1-m10x20flznyc-10.9-480 | |
| 8 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 9 | 4***1 | Limit switch XCKP2118P16-NO/NC | |
| 10 | 4***5 | Nut gb70.1-m5x35flznyc-8.8-480 | |
| 11 | 2***1 | Plate | |
| 12 | 4***8 | Tumbler adjustment | |
| 13 | 4***9 | Washer gb96.1-8flznyc-480 | |
| 14 | 4***3 | Bolt gb5783-m8x25flznyc-8.8-480 | |
| 15 | 4***1 | Nut gb6170-m8flznyc-8-480 | |
| 16 | 2***2 | Wire | |
| 17 | 2***1 | Control box | |
| 18 | 2***2 | Wire | |
| 19 | 4***8 | Clip LGB169-A35x12.5 | |
| 20 | 4***0 | Screw gb70.1-m8x12flznyc-8.8-480 | |
| 21 | 2***1 | Hose clamp | |
| 22 | 4***0 | Washer gb97.1-12flznyc-300hv-480 | |
| 23 | 4***4 | Load sensor | |
| 24 | 4***1 | Screw gb70.1-m5x16flznyc-8.8-480 | |
| 25 | 4***3 | Washer gb97.1-5flznyc-480 | |
| 26 | 4***2 | Screw gb70.1-m5x20flznyc-8.8-480 | |
| 27 | 4***1 | Nut gb889.1-m12flznyc-8-480 | |
| 28 | 4***6 | Bolt gb5782-m12x70flznyc-8.8-480 | |
| 29 | 4***6 | Foot switch hrf-hd3nx-lg | |
| 30 | 2***2 | Safe protect assembly | |
| 31 | 4***7 | Lower limit switch | |
| 32 | 4***5 | Nut gb889.1-m5flznyc-8-480 | |
| 33 | 4***3 | Screwgb70.1-m5x45flznyc-8.8 |
