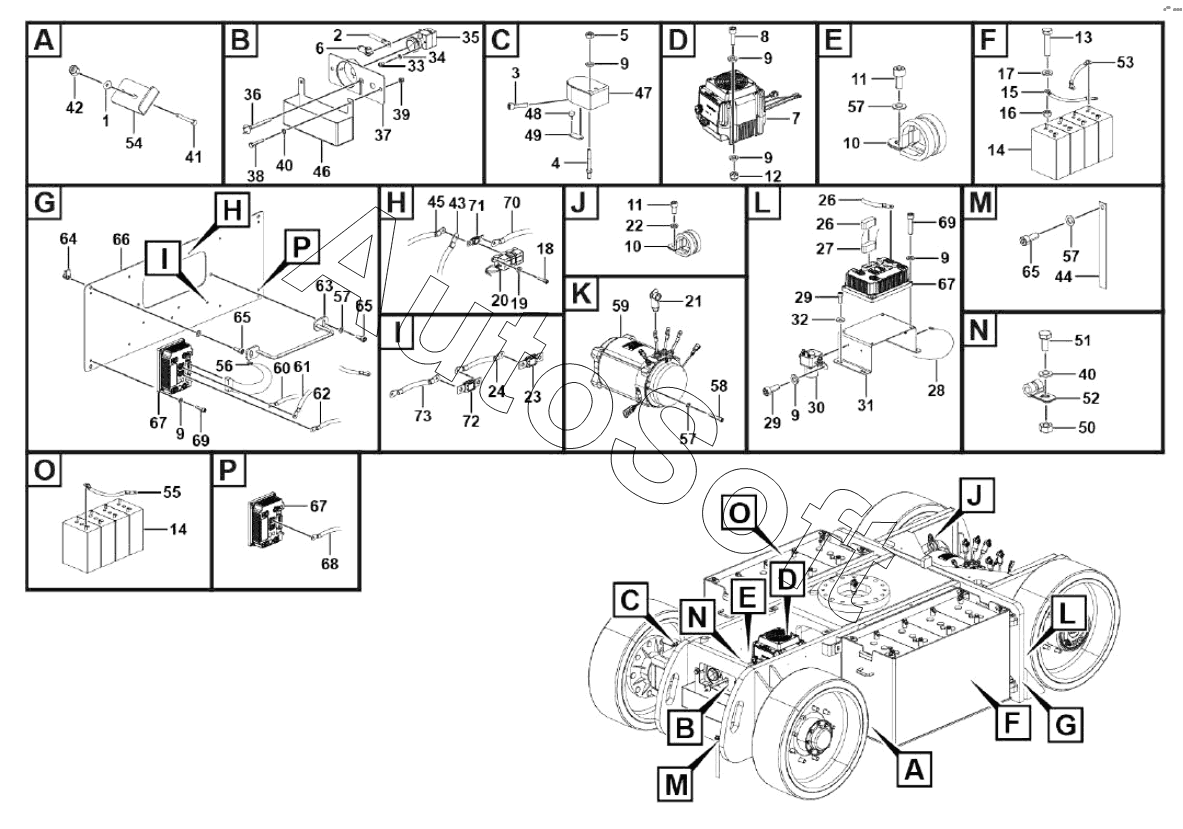

Каталог запасных частей к технике: LGMG A30JE (2023). Электрическая система шасси;Chassis electric system
46
55
54
53
52
51
50
49
48
47
56
45
44
43
42
41
40
40
39
38
65
65
65
73
72
71
70
69
69
68
67
67
67
66
37
64
63
62
61
60
59
58
57
57
57
57
10
10
18
17
16
15
14
14
13
12
11
11
19
9
9
9
9
9
9
8
7
6
5
4
3
2
28
36
35
34
33
32
31
30
29
29
1
27
26
26
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Washer gb96.1-5flznyc-480 | |
| 2 | 4***1 | Wire | |
| 3 | 4***2 | Screw gb70.1-m5x20flznyc-8.8-480 | |
| 4 | 2***1 | Screw | |
| 5 | 4***3 | Nut gb6170-m6flznyc-8-480 | |
| 6 | 2***1 | Power cable cap - black | |
| 7 | 4***7 | Charger gpsc3548-lg71 | |
| 8 | 4***2 | Screw gb70.1-m6x20flznyc-8.8-480 | |
| 9 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 10 | 4***8 | Clip LGB169-A35x12.5 | |
| 11 | 4***3 | Screw gb70.1-m8x16flznyc-8.8-480 | |
| 12 | 4***0 | Nut gb889.1-m6flznyc-8-480 | |
| 13 | 4***2 | Bolt gb5783-m8x35flznyc-8.8-480 | |
| 14 | 4***9 | Battery | |
| 15 | 2***1 | Wire | |
| 16 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 17 | 2***1 | Flat washer8, 16x8.5x2 | |
| 18 | 4***6 | Screw GB70.1-M4x12flZnyc-8.8 | |
| 19 | 4***0 | Washer gb97.1-4flznyc-480 | |
| 20 | 4***6 | Fuse holder 02981001zxt | |
| 21 | 2***1 | Power cable cap - red | |
| 22 | 4***9 | Washer gb96.1-8flznyc-480 | |
| 23 | 4***6 | Fuse 0298300 from littelfuse | |
| 24 | 4***5 | Wire | |
| 25 | 2***1 | Wire | |
| 26 | 2***1 | Wire | |
| 27 | 2***1 | Wire | |
| 28 | 2***1 | Wire | |
| 29 | 4***9 | Screw gb70.1-m6x16flznyc-8.8 | |
| 30 | 4***1 | Contactor | |
| 31 | 2***1 | Plate | |
| 32 | 4***6 | Washer gb96.1-6flznyc-480 | |
| 33 | 4***0 | Screw gb818-m5x8flznyc-4.8-480 | |
| 34 | 4***3 | Washer gb97.1-5flznyc-480 | |
| 35 | 4***3 | Dc power switch zdk31-250 | |
| 36 | 2***1 | Wire | |
| 37 | 2***2 | Plate | |
| 38 | 4***4 | Bolt gb5782-m10x60flznyc-8.8-480 | |
| 39 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 40 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 41 | 4***3 | Screw gb70.1-m5x40flznyc-8.8-480 | |
| 42 | 4***5 | Nut gb889.1-m5flznyc-8-480 | |
| 43 | 2***1 | Wire | |
| 44 | 2***1 | Conductive strip | |
| 45 | 2***3 | Wire | |
| 46 | 2***1 | Box | |
| 47 | 2***2 | Plat | |
| 48 | 4***1 | Steering potentiometer | |
| 49 | 2***1 | Plat | |
| 50 | 4***9 | Nut gb6170-m10flznyc-8-480 | |
| 51 | 4***8 | Bolt gb5783-m10x20flznyc-8.8-480 | |
| 52 | 2***1 | Hose clamp | |
| 53 | 2***2 | Wire | |
| 54 | 2***1 | Plate | |
| 55 | 2***2 | Wire | |
| 56 | 2***2 | Wire | |
| 57 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 58 | 4***5 | Bolt gb70.1-m8x45flznyc-10.9-480 | |
| 59 | 4***6 | Motor | |
| 60 | 4***2 | Wire | |
| 61 | 4***1 | Wire | |
| 62 | 4***6 | Wire | |
| 63 | 2***1 | Plat | |
| 64 | 4***3 | Reed nut qc339-m8flznyc-8-480 | |
| 65 | 4***6 | Screw gb70.1-m8x20flznyc-8.8-480 | |
| 66 | 2***2 | Plat | |
| 67 | 4***0 | Mcu | |
| 68 | 2***1 | Wire | |
| 69 | 4***9 | Screw gb70.1-m6x25flznyc-8.8-480 | |
| 70 | 4***5 | Wire | |
| 71 | 4***4 | Fuse | |
| 72 | 4***8 | Fuse | |
| 73 | 2***1 | Cable |
