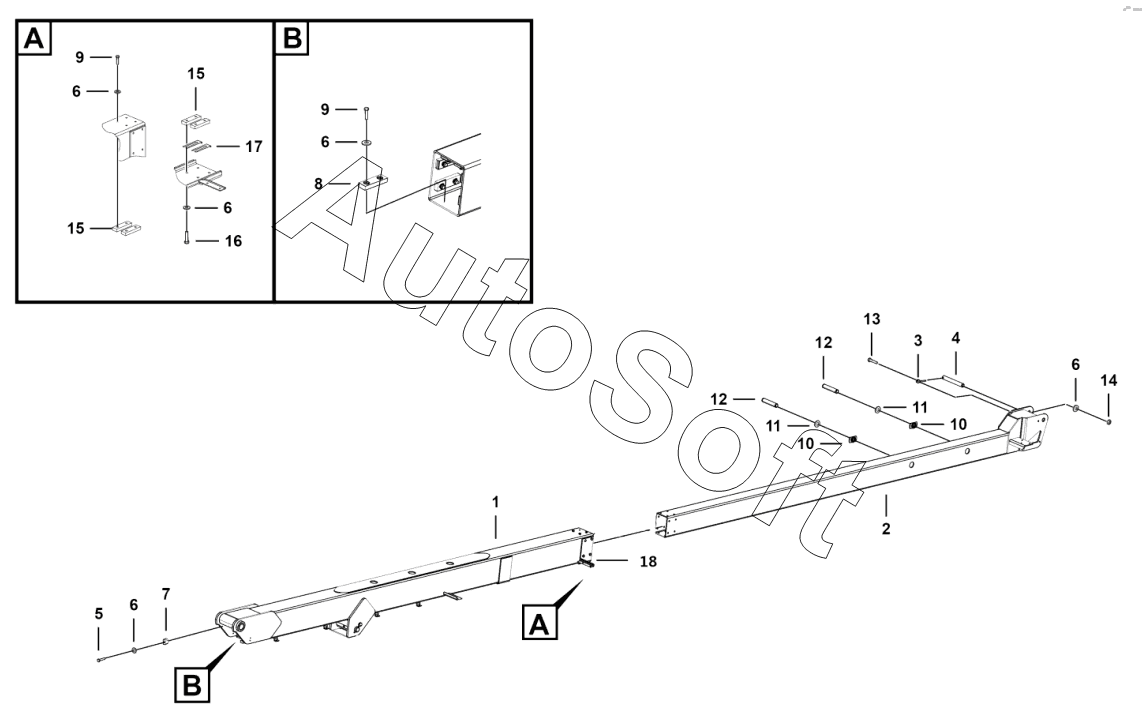

Каталог запасных частей к технике: LGMG AR16J (2016). Сборка выдвижной руки;Extend stretch arm assembly
10
10
18
17
16
15
15
14
13
12
12
11
11
1
9
9
8
7
6
6
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Main boom assembly | |
| 2 | 2***2 | Extension jib | |
| 3 | 2***1 | Pin, 10x70 | |
| 4 | 2***1 | Shaft 1.25"x8.88" | |
| 5 | 4***2 | Bolt gb5782-m10x50flznyc-8.8-480 | |
| 6 | 4***9 | Washer gb97.1-10flznyc-480 | |
| 7 | 2***2 | Cylinder pressure plate, for fixing and pressing telescopic cylinder | |
| 8 | 2***1 | Slider, for fixing support plate | |
| 9 | 4***8 | Bolt gb5783-m10x20flznyc-8.8-480 | |
| 10 | 4***1 | Snap ring jb4342-32-65mn | |
| 11 | 2***1 | Washer, d15x2 | |
| 12 | 2***2 | Shaft 1.25"x6.36" | |
| 13 | 4***6 | Bolt gb5783-m10x40flznyc-8.8-480 | |
| 14 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 15 | 2***2 | Slider, for fixing support plate | |
| 16 | 4***7 | Bolt gb5783-m10x30flznyc-8.8-480 | |
| 17 | 2***1 | Shim, for fixing support plate | |
| 18 | 2***1 | Housing assembly |
