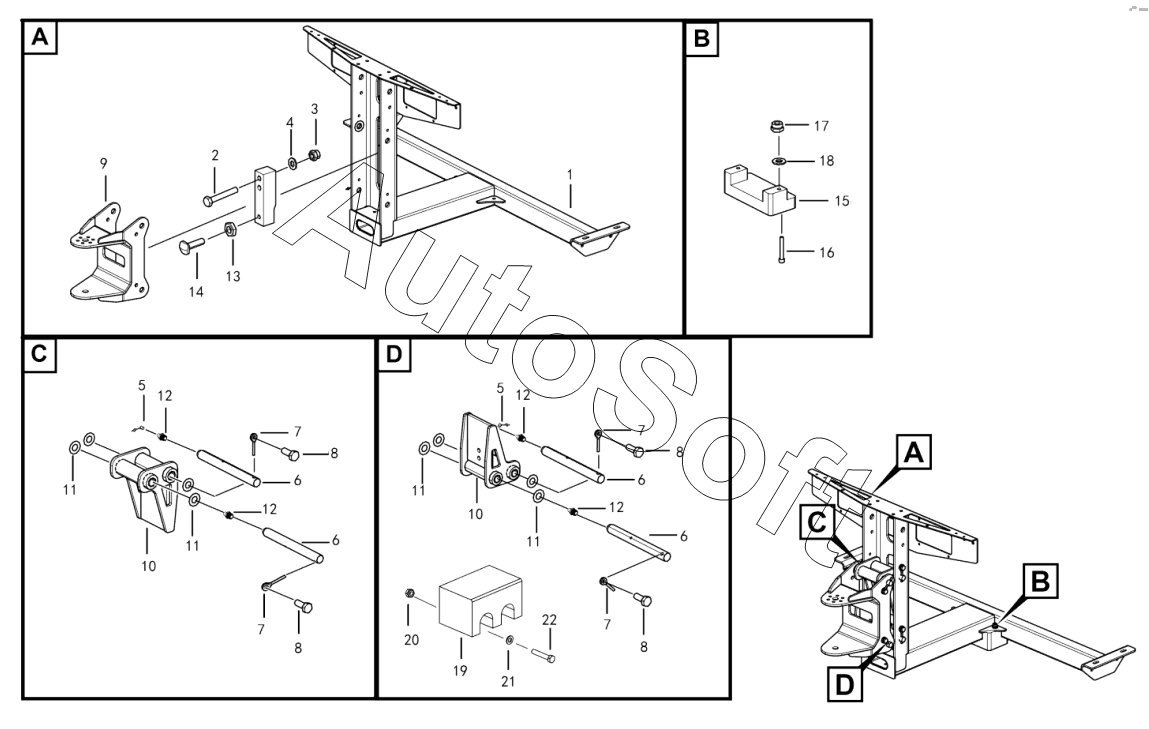

Каталог запасных частей к технике: LGMG AR16J (2016). Сборка опоры платформы;Plateform support assembly
12
12
12
12
22
21
20
19
18
17
16
15
14
13
1
11
11
11
11
10
10
9
8
8
8
8
7
7
7
7
6
6
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Support | |
| 2 | 4***6 | Bolt gb5782-m12x70flznyc-8.8-480 | |
| 3 | 4***1 | Nut gb889.1-m12flznyc-8-480 | |
| 4 | 4***0 | Washer gb97.1-12flznyc-300hv-480 | |
| 5 | 4***1 | Grease fitting protective cap-m6 | |
| 6 | 2***1 | Transition bracket mounting pin | |
| 7 | 2***1 | Pin, 6.5x46 | |
| 8 | 4***8 | Bolt gb5783-m10x20flznyc-8.8-480 | |
| 9 | 2***2 | Welding, swing motor mounting bracket | |
| 10 | 2***2 | Welding, triangle bracket assembly | |
| 11 | 2***1 | Adjusting shim, d40x1 | |
| 12 | 4***4 | Grease fitting | |
| 13 | 4***5 | Nut gb6172.1-m12flznyc-8-480 | |
| 14 | 2***1 | Adjusting bolt m12x45 | |
| 15 | 2***2 | Anti-collision seat, platform bottom anti-collision block | |
| 16 | 4***6 | Screwgb70.1-m10x80flznyc-8.8-480 | |
| 17 | 4***2 | Nut gb889.1-m10flznyc-8-480 | |
| 18 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 19 | 2***2 | Plate | |
| 20 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 21 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 22 | 4***0 | Screw gb70.1-m8x40flznyc-8.8-480 |
