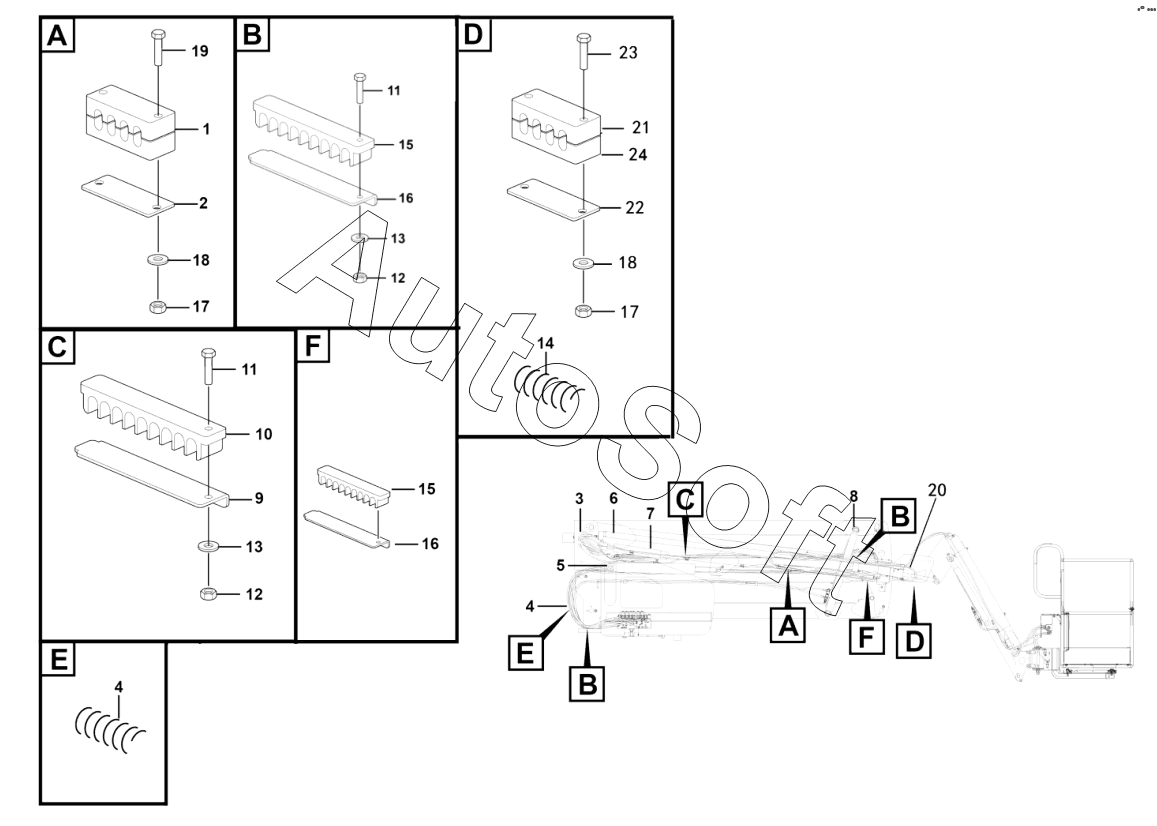

Каталог запасных частей к технике: LGMG AR16J (2016). Подъемная гидравлическая сборка;Lifting hydraulic assembly
13
13
24
23
22
21
20
19
18
18
17
17
16
16
15
15
14
1
12
12
11
11
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Clamp3 | |
| 2 | 2***1 | Cable chain outlet pipe clamp pressure plate, formed | |
| 3 | 2***1 | Canvas | |
| 4 | 4***1 | Hose sheath pg-062(600) | |
| 5 | 2***1 | Primary boom hydraulic assembly | |
| 6 | 2***1 | Extending hydraulic assembly | |
| 7 | 2***1 | Platform level hydraulic assembly | |
| 8 | 2***1 | Secondary boom hydraulic assembly | |
| 9 | 2***1 | Telescopic boom upper pipe clamp pressure plate | |
| 10 | 2***1 | Telescopic boom upper pipe clamp | |
| 11 | 4***7 | Bolt gb5783-m6x16flznyc-8.8-480 | |
| 12 | 4***3 | Nut gb6170-m6flznyc-8-480 | |
| 13 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 14 | 4***2 | Hose sheath pg-062(300) | |
| 15 | 2***1 | Pipe clamp, for fixing boom telescopic cylinder hydraulic pipe | |
| 16 | 2***1 | Plate | |
| 17 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 18 | 4***9 | Washer gb96.1-8flznyc-480 | |
| 19 | 4***2 | Bolt gb5782-m8x70flznyc-12.9-480 | |
| 20 | 4***8 | Tie strap with pulling buckle zd-l467-w25-ljk | |
| 21 | 2***1 | Clamp 1 | |
| 22 | 2***1 | Cable carrier outlet pipe clamp pressure plate 1 | |
| 23 | 4***9 | Bolt gb5782-m8x80flznyc-8.8-480 | |
| 24 | 2***1 | Clamp2 |
