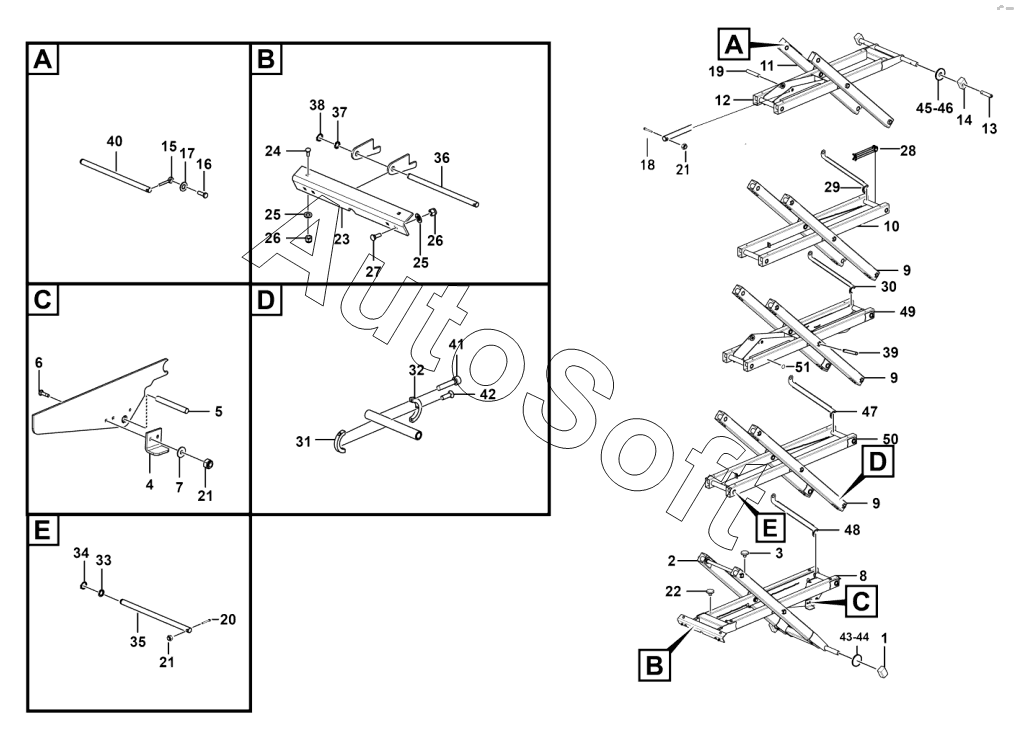

Каталог запасных частей к технике: LGMG AS1012E (2013). Установка ножничного механизма;Scissor assy installation
39
27
28
29
30
31
32
33
34
35
36
37
38
26
26
40
41
42
43
44
45
46
47
48
49
50
51
14
2
3
4
5
6
7
8
9
9
9
10
11
12
13
1
15
16
17
18
19
20
21
21
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Slider | |
| 2 | 2***2 | 1st outer arm weldment | |
| 3 | 2***2 | Rubber plug, 11.5x11 | |
| 4 | 2***3 | Forming | |
| 5 | 4***9 | Pin lzb001 a38x311x11 | |
| 6 | 4***6 | Bolt gb14-m10x40flznyc-8.8 | |
| 7 | 4***8 | Washer gb96.1-10flznyc-480 | |
| 8 | 2***3 | 1st inner arm assembly | |
| 9 | 2***2 | Outer arm weldment | |
| 10 | 2***2 | 4th inner arm assembly | |
| 11 | 2***2 | 5th outer arm assembly | |
| 12 | 2***2 | Inner arm | |
| 13 | 2***1 | Axle shaft, 38x180 | |
| 14 | 2***1 | Slider | |
| 15 | 2***1 | Pin, 10x70 | |
| 16 | 4***7 | Bolt gb5783-m10x30flznyc-8.8-480 | |
| 17 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 18 | 4***6 | Bolt gb5783-m10x40flznyc-8.8-480 | |
| 19 | 4***8 | Pin lzb001 a38x207x11 | |
| 20 | 4***4 | Bolt gb5782-m10x75flznyc-8.8 | |
| 21 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 22 | 2***2 | Rubber plug,14x11 | |
| 23 | 2***2 | Fixed plate assembly | |
| 24 | 4***7 | Bolt gb14-m12x35flznyc-8.8 | |
| 25 | 4***6 | Washer gb96.1-12flznyc-480 | |
| 26 | 4***1 | Nut gb889.1-m12flznyc-8-480 | |
| 27 | 4***0 | Bolt gb14-m12x40flznyc-8.8 | |
| 28 | 2***2 | Protective arm | |
| 29 | 2***2 | Wiring board, fixing harness | |
| 30 | 2***1 | Wiring board, fixing harness | |
| 31 | 2***1 | Retaining ring, fixing inner arm | |
| 32 | 2***1 | Retaining ring, fixing inner arm | |
| 33 | 2***1 | Washer 51x38x3 | |
| 34 | 4***9 | Snap ring jb4342-38-65mn | |
| 35 | 4***1 | Pin lzb001 b38x733x11 | |
| 36 | 4***8 | Pin lzb001 b25x471x11 | |
| 37 | 2***1 | Washer, 51x38x1 | |
| 38 | 4***5 | Snap ring jb4342-25-65mn | |
| 39 | 4***2 | Pin lzb001 b38x231x11 | |
| 40 | 4***3 | Pin lzb001 b38x746x11 | |
| 41 | 4***2 | Screw gb819.1-m6x20flznyc-4.8 | |
| 42 | 4***6 | Screw gb70.1-m5x25flznyc-8.8 | |
| 43 | 2***1 | Plate, for adjusting the gap between slider and track | |
| 44 | 2***1 | Plate, for adjusting the gap between slider and track | |
| 45 | 2***1 | Washer 106013-038 | |
| 46 | 2***1 | Washer,51x38x2 | |
| 47 | 2***2 | Wiring plate,fixing harness | |
| 48 | 2***1 | Wiring plate,fixing harness | |
| 49 | 2***2 | 3rd inner arm assembly | |
| 50 | 2***2 | 2nd inner arm assembly | |
| 51 | 4***1 | Thermoplastic plug |
