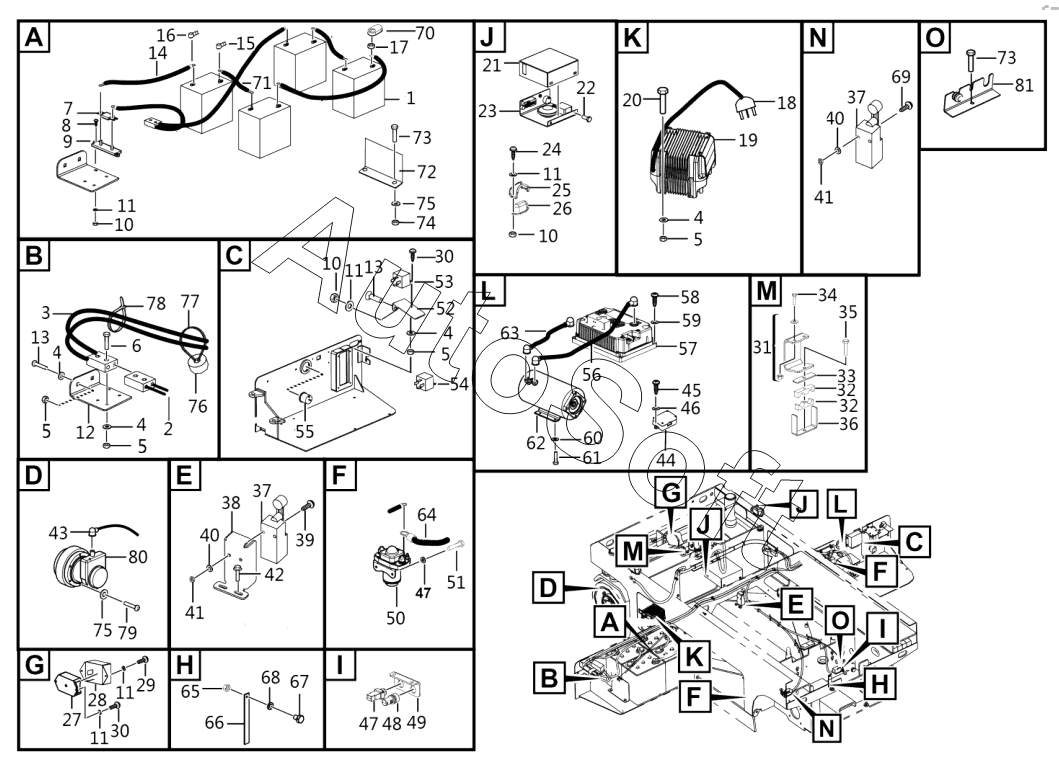

Каталог запасных частей к технике: LGMG AS1012E (2013). Электрическая сборка;Electricity assembly
51
61
60
59
58
57
56
55
54
53
52
62
50
49
48
47
47
46
45
44
43
42
72
81
80
79
78
77
76
75
75
74
73
73
41
41
71
70
69
68
67
66
65
64
63
11
11
11
11
11
20
19
18
17
16
15
14
13
13
12
21
10
10
10
9
8
7
6
5
5
5
5
4
4
4
4
3
2
31
40
40
39
38
37
37
36
35
34
33
32
32
1
30
30
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Battery t-125 | |
| 2 | 2***2 | Power cord assembly, power cord assembly-fuse-battery negative | |
| 3 | 2***2 | Power cord assembly, power cord assembly-fuse-battery negative | |
| 4 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 5 | 4***9 | Nut gb889.1-m6flznyc-8 | |
| 6 | 4***8 | Bolt gb5783-m6x35flznyc-8.8-480 | |
| 7 | 4***6 | Fuse 0298300 from littelfuse | |
| 8 | 4***3 | Screw gb818-m4x16flznyc-4.8-480 | |
| 9 | 4***6 | Fuse holder 02981001zxt | |
| 10 | 4***4 | Nut gb6170-m4flznyc-8-480 | |
| 11 | 4***0 | Washer gb97.1-4flznyc-480 | |
| 12 | 2***1 | Weldment, ce fuse fixed plate | |
| 13 | 4***8 | Screw gb70.3-m6x20flznyc-8.8-480 | |
| 14 | 2***2 | Power cord p35x300, battery positive-fuse | |
| 15 | 2***1 | Power cable cap - red | |
| 16 | 2***1 | Power cable cap - black | |
| 17 | 4***2 | Ifi145-2002-hexagon flange nut 5/16-18unc-2b | |
| 18 | 2***1 | Cable | |
| 19 | 4***2 | Charger gpsc3024-lg-0x | |
| 20 | 4***9 | Screw gb70.1-m6x25flznyc-8.8-480 | |
| 21 | 2***1 | Forming (stamping, etc.), protective cover, protecting electrical devices | |
| 22 | 4***2 | Bolt gb16674-m8x12flznyc-8.8-480 | |
| 23 | 2***1 | Bracket assembly | |
| 24 | 4***1 | Screw gb818-m4x20flznyc-4.8-480 | |
| 25 | 2***2 | Housing, operating indicator | |
| 26 | 4***9 | Operating indicator | |
| 27 | 4***4 | Angle sensor sysa | |
| 28 | 2***1 | Weldment, angle sensor housing | |
| 29 | 4***4 | Screw gb818-m4x6flznyc-4.8-480 | |
| 30 | 4***5 | Screw gb818-m4x10flznyc-4.8-480 | |
| 31 | 2***1 | Forming (stamping, etc.), fixing plate assembly, drive motor harness bracket | |
| 32 | 2***3 | Pipe clamp2, for fixing hose | |
| 33 | 2***1 | Pipe clamp2, for fixing hose | |
| 34 | 4***6 | Bolt gb16674-m8x20flznyc-8.8-480 | |
| 35 | 4***8 | Bolt gb16674-m8x45flznyc-8.8-480 | |
| 36 | 2***2 | Forming (stamping, etc.), pressure plate,alternator harness | |
| 37 | 4***6 | Limit switch cls-121 | |
| 38 | 2***2 | Weldment, plate,for protecting limit switch | |
| 39 | 4***3 | Screw gb70.1-m5x40flznyc-8.8-480 | |
| 40 | 4***3 | Washer gb97.1-5flznyc-480 | |
| 41 | 4***5 | Nut gb889.1-m5flznyc-8-480 | |
| 42 | 4***1 | Bolt gb16674-m5x16flznyc-8.8-480 | |
| 43 | 2***3 | Drive motor harness, drive motor-motor controller | |
| 44 | 4***4 | Brake coil protection box | |
| 45 | 4***3 | Screw gb70.1-m3x20flznyc-8.8 | |
| 46 | 4***0 | Washer gb97.1-3flznyc-300hv | |
| 47 | 4***3 | Key switch | |
| 48 | 4***6 | Buzzer xb2bsbc | |
| 49 | 2***1 | Plate | |
| 50 | 4***5 | Main contactor-24v | |
| 51 | 4***5 | Screw gb818-m5x10flznyc-8.8 | |
| 52 | 2***1 | Forming (stamping, etc.), plate,for protecting relay | |
| 53 | 4***2 | Relay | |
| 54 | 4***7 | Delay relay | |
| 55 | 4***6 | Timetable | |
| 56 | 2***2 | Power cord p35x470,controller- | |
| 57 | 4***3 | Motor controller af5ci0ba | |
| 58 | 4***6 | Screw gb818-m5x20flznyc-4.8-480 | |
| 59 | 4***5 | Washer gb96.1-5flznyc-480 | |
| 60 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 61 | 4***4 | Bolt 1/4-20unc-2bx18-10.9 | |
| 62 | 4***0 | Motor ge5.5 | |
| 63 | 2***2 | Power cord p35x150, main contactor-pump motor | |
| 64 | 2***2 | Power cord p35x375, main contactor-motor controller | |
| 65 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 66 | 2***1 | Conductive strip | |
| 67 | 4***9 | Bolt gb12-m8x30flznyc-8.8-480 | |
| 68 | 4***9 | Washer gb96.1-8flznyc-480 | |
| 69 | 4***3 | Screwgb70.1-m5x45flznyc-8.8 | |
| 70 | 2***1 | Terminal cover | |
| 71 | 2***2 | Battery - fuse | |
| 72 | 2***1 | Forming (stamping, etc.),plate,for fixing battery | |
| 73 | 4***5 | Bolt gb16674-m10x25flznyc-8.8-480 | |
| 74 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 75 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 76 | 4***6 | Spacer ring | |
| 77 | 4***5 | Tie 8x430 | |
| 78 | 4***0 | Cable tie lg13-zs4x250 | |
| 79 | 4***3 | Bolt 3/8-16unc-2bx32-10.9 | |
| 80 | 4***5 | Drive motor assembly | |
| 81 | 2***1 | Plate |
