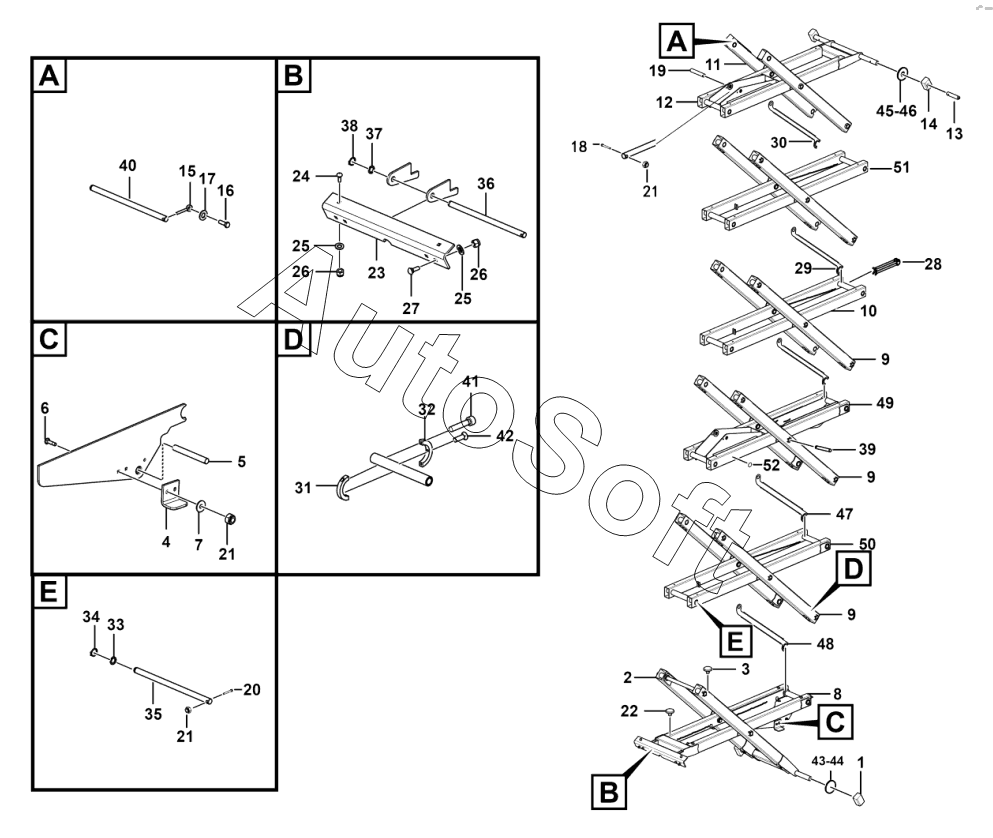

Каталог запасных частей к технике: LGMG AS1212E (2022). Сборка вилки;Fork assembly
40
28
29
30
31
32
33
34
35
36
37
38
39
27
41
42
43
44
45
46
47
48
49
50
51
52
14
2
3
4
5
6
7
8
9
9
9
10
11
12
13
1
15
16
17
18
19
20
21
21
21
22
23
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Slider | |
| 2 | 2***2 | 1st outer arm weldment | |
| 3 | 2***2 | Rubber plug, 11.5x11 | |
| 4 | 2***3 | Forming | |
| 5 | 4***9 | Pin lzb001 a38x311x11 | |
| 6 | 4***6 | Bolt gb14-m10x40flznyc-8.8 | |
| 7 | 4***8 | Washer gb96.1-10flznyc-480 | |
| 8 | 2***3 | 1st inner arm assembly | |
| 9 | 2***2 | Outer arm weldment | |
| 10 | 2***2 | 4th inner arm assembly | |
| 11 | 2***2 | 5th outer arm assembly | |
| 12 | 2***2 | 6th inner arm assembly | |
| 13 | 2***1 | Axle shaft, 38x180 | |
| 14 | 2***1 | Slider | |
| 15 | 2***1 | Pin, 10x70 | |
| 16 | 4***7 | Bolt gb5783-m10x30flznyc-8.8-480 | |
| 17 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 18 | 4***6 | Bolt gb5783-m10x40flznyc-8.8-480 | |
| 19 | 4***8 | Pin lzb001 a38x207x11 | |
| 20 | 4***4 | Bolt gb5782-m10x75flznyc-8.8 | |
| 21 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 22 | 2***2 | Rubber plug,14x11 | |
| 23 | 2***3 | Fixed plate assembly | |
| 24 | 4***7 | Bolt gb14-m12x35flznyc-8.8 | |
| 25 | 4***6 | Washer gb96.1-12flznyc-480 | |
| 26 | 4***1 | Nut gb889.1-m12flznyc-8-480 | |
| 27 | 4***0 | Bolt gb14-m12x40flznyc-8.8 | |
| 28 | 2***2 | Protective arm | |
| 29 | 2***2 | Wiring board, fixing harness | |
| 30 | 2***1 | Wiring board, fixing harness | |
| 31 | 2***1 | Retaining ring, fixing inner arm | |
| 32 | 2***1 | Retaining ring, fixing inner arm | |
| 33 | 2***1 | Washer 51x38x3 | |
| 34 | 4***9 | Snap ring jb4342-38-65mn | |
| 35 | 4***1 | Pin lzb001 b38x733x11 | |
| 36 | 4***8 | Pin lzb001 b25x471x11 | |
| 37 | 2***1 | Washer, 51x38x1 | |
| 38 | 4***5 | Snap ring jb4342-25-65mn | |
| 39 | 4***2 | Pin lzb001 b38x231x11 | |
| 40 | 4***3 | Pin lzb001 b38x746x11 | |
| 41 | 4***2 | Screw gb819.1-m6x20flznyc-4.8 | |
| 42 | 4***6 | Screw gb70.1-m5x25flznyc-8.8 | |
| 43 | 2***1 | Plate, for adjusting the gap between slider and track | |
| 44 | 2***1 | Plate, for adjusting the gap between slider and track | |
| 45 | 2***1 | Washer 106013-038 | |
| 46 | 2***1 | Washer,51x38x2 | |
| 47 | 2***2 | Wiring plate,fixing harness | |
| 48 | 2***1 | Wiring plate,fixing harness | |
| 49 | 2***2 | 3rd inner arm assembly | |
| 50 | 2***2 | 2nd inner arm assembly | |
| 51 | 2***2 | 5th inner arm assembly | |
| 52 | 4***1 | Thermoplastic plug |
