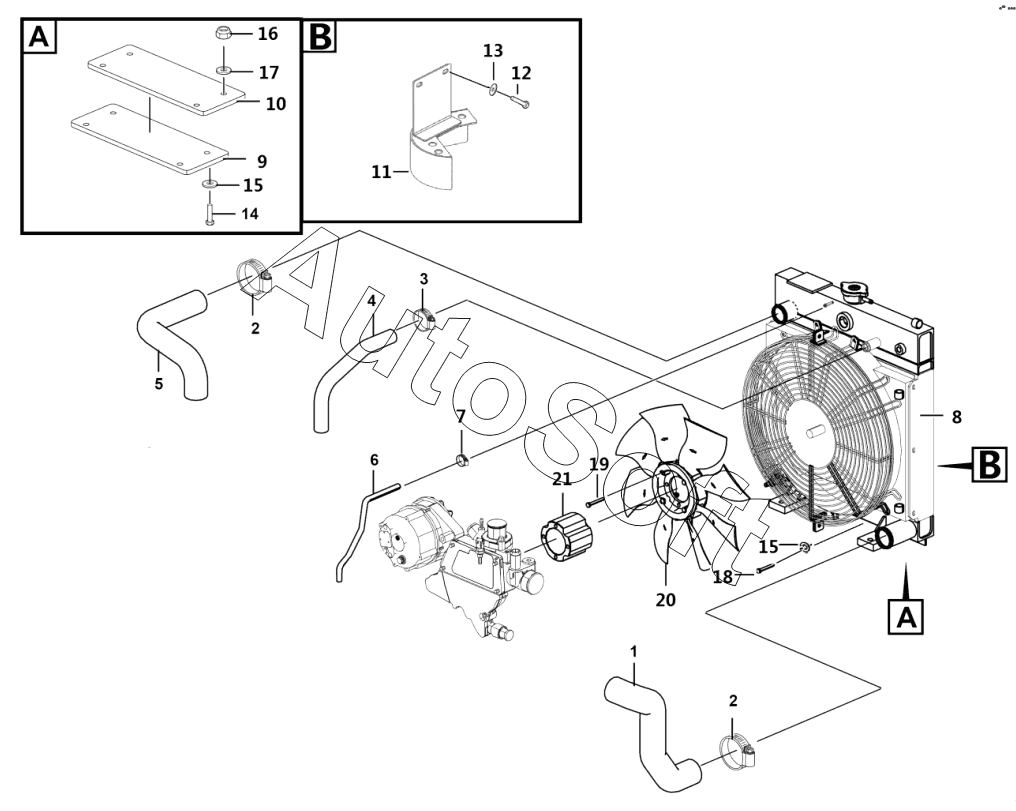

Каталог запасных частей к технике: LGMG SR1023D (2022). Engine cooling system
11
21
20
19
18
17
16
15
15
14
13
12
1
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Engine coolant inlet hose, engine-radiator | |
| 2 | 4***7 | Hose clamp jb8870-d60 | |
| 3 | 4***1 | Clamp jb8870-d32 | |
| 4 | 2***2 | Engine water inlet pipe, engine -radiator | |
| 5 | 2***1 | Engine water outlet pipe, engine -radiator | |
| 6 | 2***1 | Ventilation pipe, engine | |
| 7 | 4***0 | Hose clamp jb8870-d12 | |
| 8 | 4***2 | Radiator assembly m9115095 | |
| 9 | 2***2 | Fixed plate, for fixing radiator | |
| 10 | 2***1 | Rubber sheet, support radiator | |
| 11 | 2***2 | Weldment, engine guard plate weldment | |
| 12 | 4***0 | Bolt gb5783-m8x16flznyc-8.8-480 | |
| 13 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 14 | 4***1 | Bolt gb5782-m10x55flznyc-8.8-480 | |
| 15 | 4***8 | Washer gb96.1-10flznyc-480 | |
| 16 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 17 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 18 | 4***7 | Bolt gb5783-m10x30flznyc-8.8-480 | |
| 19 | 4***4 | Screw gb70.1-m8x100flznyc-12.9-480 | |
| 20 | 4***6 | Fan n035083801h202 | |
| 21 | 4***8 | Fan cushion block, for fixing fan |
