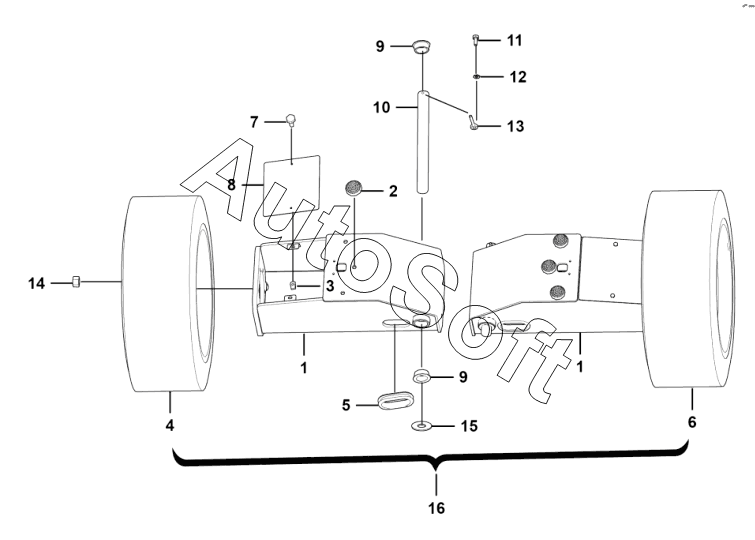

Каталог запасных частей к технике: LGMG SR1023D (2022). Rear axle assembly
1
1
2
4
5
6
7
8
9
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Rear axle housing | |
| 2 | 2***1 | Spacer, 21x14 | |
| 3 | 4***3 | Reed nut qc339-m8epzn-8 | |
| 4 | 4***0 | Tyre 33x12-20 right | |
| 5 | 2***1 | Rubber gromet, 62x60x16 | |
| 6 | 4***1 | Tyre 33x12-20 left | |
| 7 | 4***5 | Bolt gb5783-m8x20epzn-8.8 | |
| 8 | 2***1 | Cover plate , for protecting rear axle | |
| 9 | 2***1 | Bushing, 44.45x22.5 | |
| 10 | 2***1 | Floating pin, 44.46x450 | |
| 11 | 4***2 | Bolt gb5783-m10x25epzn-8.8 | |
| 12 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 13 | 2***1 | Pin, 10x70 | |
| 14 | 2***1 | Tapered hexagon nut m16x1.5 | |
| 15 | 2***1 | Shim, 76x44.5x1.5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
