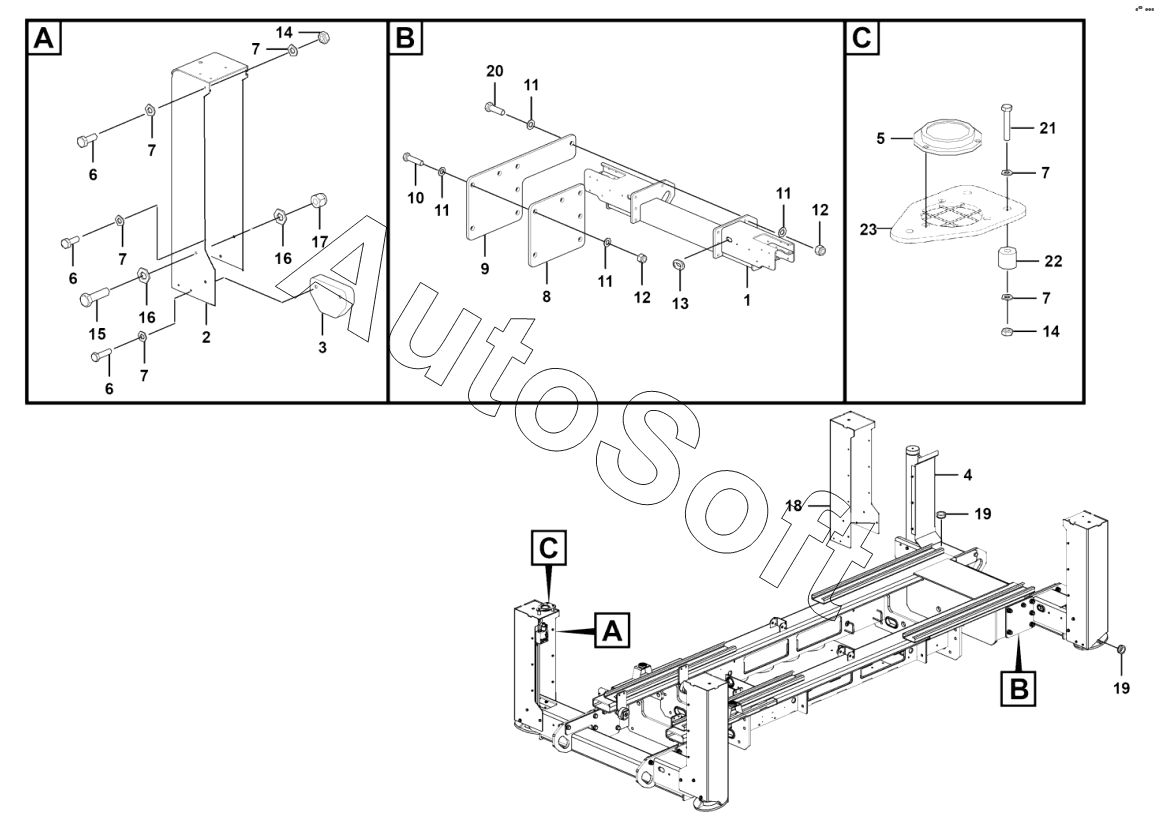

Каталог запасных частей к технике: LGMG SR1023D (2022). Bracket
12
12
23
22
21
20
19
19
18
17
16
16
15
14
14
13
1
11
11
11
11
10
9
8
7
7
7
7
7
7
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Weldment, support | |
| 2 | 2***3 | Weldment, outrigger weldment | |
| 3 | 2***2 | Baffle, for fixing outrigger | |
| 4 | 2***1 | Weldment, outrigger guard plate | |
| 5 | 4***1 | Bubble level spy-9415 | |
| 6 | 4***5 | Bolt gb5783-m8x20epzn-8.8 | |
| 7 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 8 | 2***1 | Fixed plate, for fixing support | |
| 9 | 2***1 | Fixed plate, for fixing support | |
| 10 | 4***6 | Bolt gb5782-m20x80epzn-10.9 | |
| 11 | 4***6 | Washer gb97.1-20epzn-300hv | |
| 12 | 4***3 | Nut gb889.1-m20epzn-10.0 | |
| 13 | 2***1 | Rubber gromet, 30x36x12 | |
| 14 | 4***8 | Nut gb6185-m8epzn-8 | |
| 15 | 4***1 | Bolt gb5783-m12x40epzn-8.8 | |
| 16 | 4***8 | Washer gb97.1-12epzn-300hv | |
| 17 | 4***8 | Nut | |
| 18 | 2***3 | Weldment, outrigger weldment | |
| 19 | 2***1 | Rubber gromet, 34x12 | |
| 20 | 4***5 | Blot gb5783-m20x65epzn-10.9 | |
| 21 | 4***1 | Bolt gb5783-m8x60epzn-8.8 | |
| 22 | 2***1 | Cushion block, outrigger | |
| 23 | 2***1 | Weldment, mounting plate weldment, bubble level |
