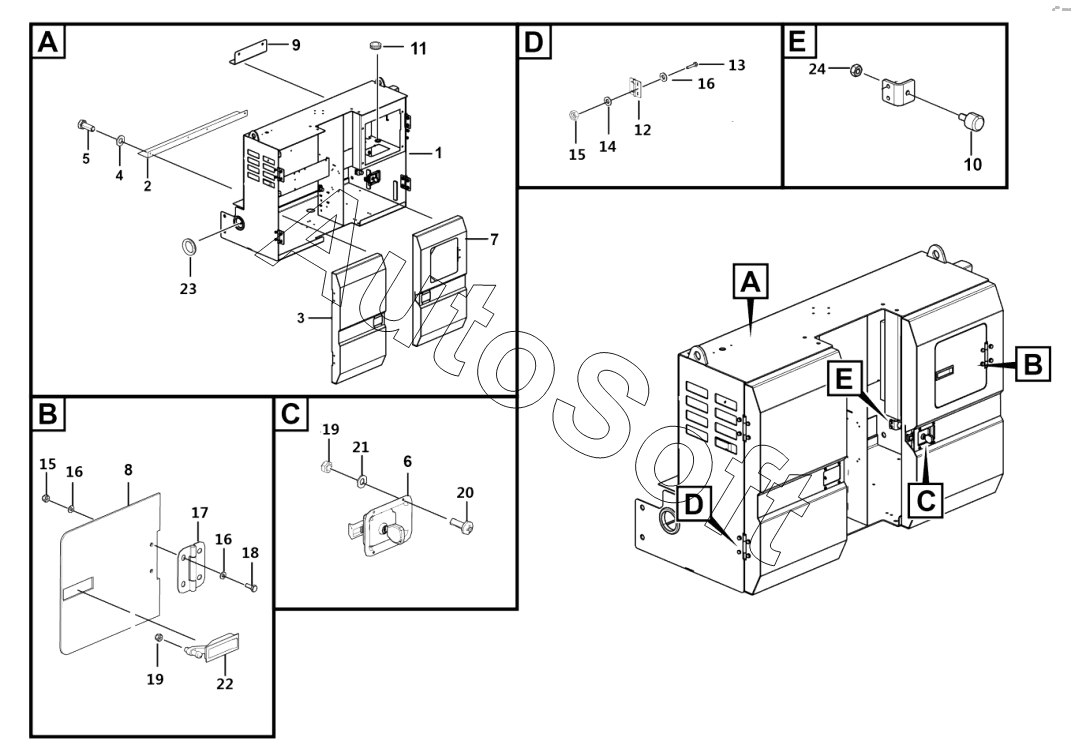

Каталог запасных частей к технике: LGMG SR1023D (2022). Box assembly
13
24
23
22
21
20
19
19
18
17
16
16
16
15
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Weldment, left housing assembly | |
| 2 | 2***1 | Forming (stamping, etc.), bend plate, battery side | |
| 3 | 2***2 | Weldment, right door weldment | |
| 4 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 5 | 4***2 | Bolt gb5783-m10x25flznyc-8.8-480 | |
| 6 | 4***6 | Latch ms866-27, left/right door | |
| 7 | 2***2 | Weldment, left rear door | |
| 8 | 2***2 | Small door, forming (stamping, etc.), for protecting ground controller | |
| 9 | 2***1 | Forming (stamping, etc.), bend plate, for fixing battery box | |
| 10 | 2***1 | Stop block, battery side, left door | |
| 11 | 2***1 | Rubber gromet, 34x7 | |
| 12 | 2***1 | Hinge, 106x95.4x5 | |
| 13 | 4***3 | Bolt gb5783-m8x25flznyc-8.8-480 | |
| 14 | 4***9 | Washer gb96.1-8flznyc-480 | |
| 15 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 16 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 17 | 4***1 | Hinge cl253-27 | |
| 18 | 4***1 | Bolt gb5783-m8x20flznyc-8.8-480 | |
| 19 | 4***8 | Nut gb6170-m5flznyc-8-480 | |
| 20 | 4***8 | Screw gb818-m5x14flznyc-4.8-480 | |
| 21 | 4***3 | Washer gb97.1-5flznyc-480 | |
| 22 | 4***0 | Latch ms719-1ca, tank flap | |
| 23 | 2***1 | Rubber gromet,88x5 | |
| 24 | 4***9 | Nut gb6170-m10flznyc-8-480 |
