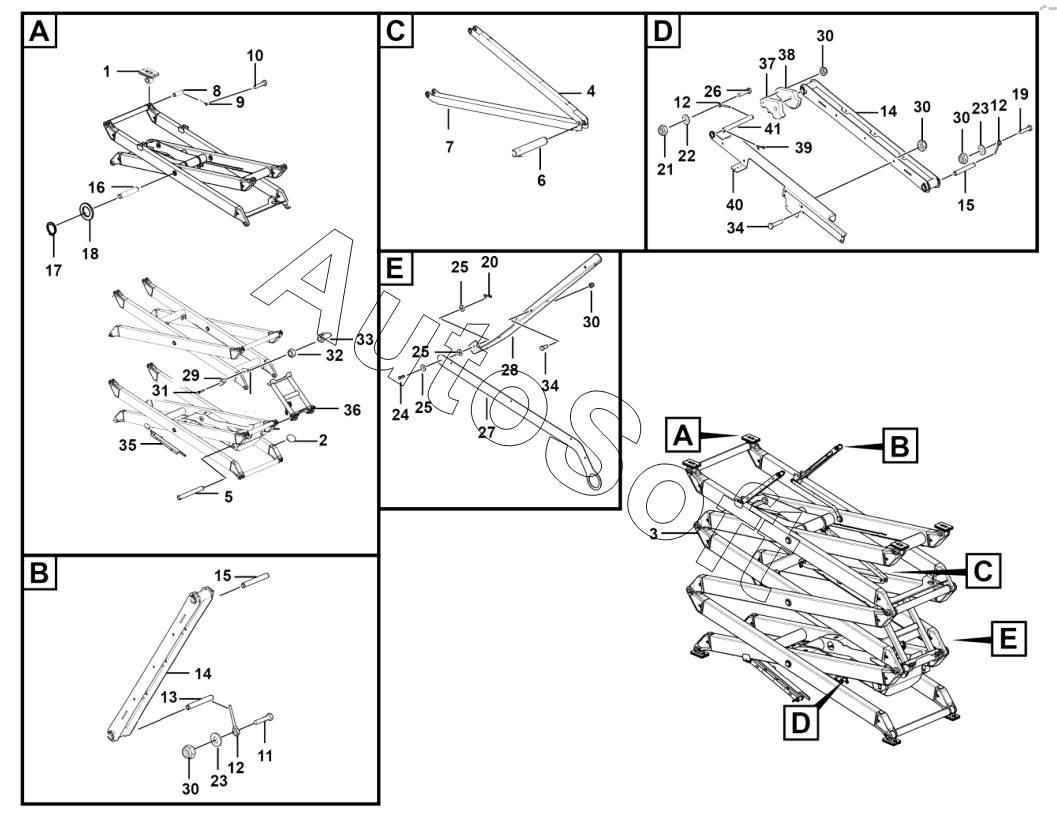

Каталог запасных частей к технике: LGMG SR1023D (2022). Scissor assy installation
32
22
23
23
24
25
25
25
26
27
28
29
30
30
30
30
30
31
21
33
34
34
35
36
37
38
39
40
41
11
2
3
4
5
6
7
8
9
10
1
12
12
12
13
14
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Slider assembly | |
| 2 | 2***2 | Spacer, 18x11 | |
| 3 | 2***2 | Scissor assy installation | |
| 4 | 2***1 | Pipe support plate assembly | |
| 5 | 2***1 | Shaft, 44x384 | |
| 6 | 2***1 | Shaft, 19x109 | |
| 7 | 2***1 | Pipe support plate assembly | |
| 8 | 2***1 | Shaft, 44.45x137 | |
| 9 | 2***1 | Pin d33-70 | |
| 10 | 4***8 | Bolt gb5783-m12x30flznyc-8.8-480 | |
| 11 | 4***7 | Bolt gb5783-m10x30flznyc-8.8-480 | |
| 12 | 2***1 | Pin, 6.5x46 | |
| 13 | 2***1 | Shaft, 19.05x199 | |
| 14 | 2***1 | Tie rod assembly | |
| 15 | 2***1 | Shaft | |
| 16 | 2***1 | Shaft, 19.05x136 | |
| 17 | 4***9 | Shaft, ф58x304 | |
| 18 | 2***1 | Washer, 88x57.15x2 | |
| 19 | 4***1 | Bolt gb5783-m12x50flznyc-8.8-480 | |
| 20 | 4***3 | Pin gb91-3x25flznyc-q235a-480 | |
| 21 | 4***1 | Nut gb889.1-m12flznyc-8-480 | |
| 22 | 4***0 | Washer gb97.1-12flznyc-300hv-480 | |
| 23 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 24 | 4***7 | Bolt gb5782-m10x100flznyc-8.8-480 | |
| 25 | 2***1 | Washer, 25x9x2 | |
| 26 | 4***1 | Pin gb882-b8x22epzn-35 | |
| 27 | 2***1 | Wiring plate, fixed harness | |
| 28 | 2***1 | Forming (stamping, etc.), guard plate, for protecting harness | |
| 29 | 2***1 | Spacer block, fixing protective arm | |
| 30 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 31 | 4***6 | Bolt gb5783-m10x45flznyc-8.8-480 | |
| 32 | 4***2 | Nut gb6173.1-m20x1.5epzn | |
| 33 | 4***4 | Pin 491239, for fixing protective arm | |
| 34 | 4***2 | Bolt gb5783-m10x25flznyc-8.8-480 | |
| 35 | 2***1 | Guard plate assembly | |
| 36 | 2***1 | Protective arm assembly | |
| 37 | 2***2 | limit plate , fork | |
| 38 | 2***2 | limit plate , fork | |
| 39 | 4***3 | Cotter pin gb91-5x40flznyc-480-q235a | |
| 40 | 2***1 | Forming (stamping, etc.), guard plate assembly, fork | |
| 41 | 2***1 | Shaft, 19.05x228 |
