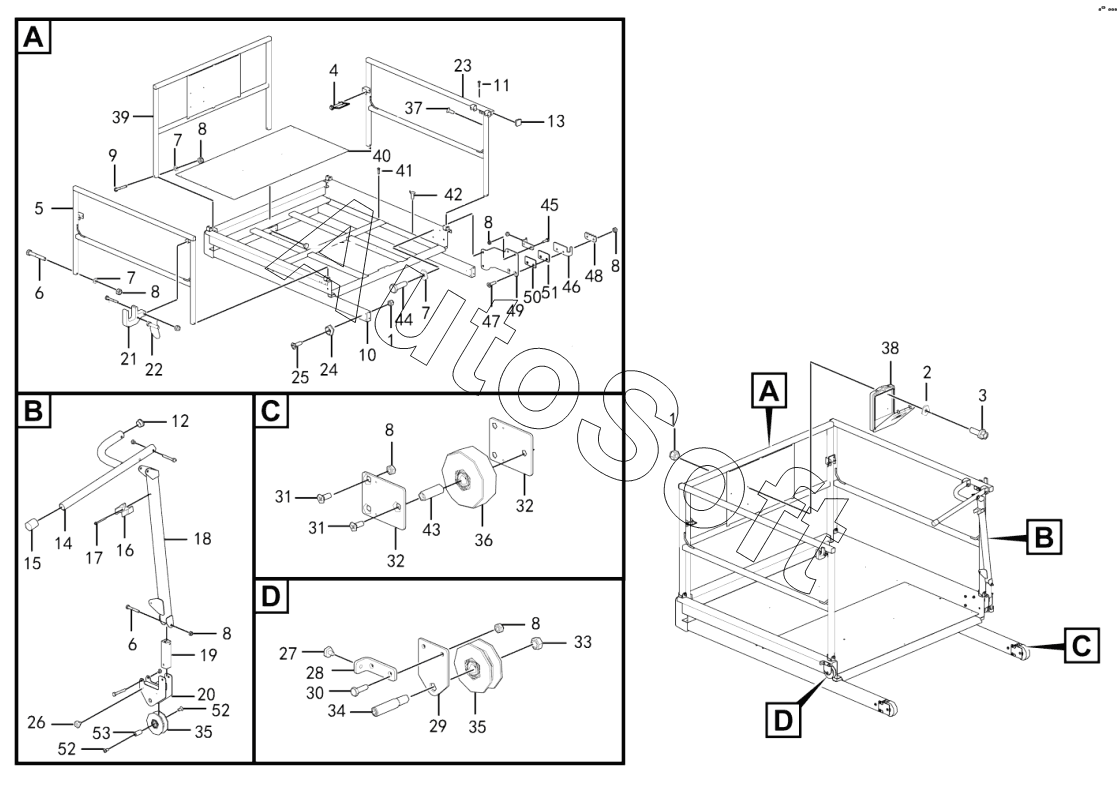

Каталог запасных частей к технике: LGMG SR1023D (2022). Front extension platform assembly
41
28
29
30
31
31
32
32
33
34
35
35
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
52
53
14
2
3
4
5
6
6
7
7
7
8
8
8
8
8
8
8
9
10
11
12
13
1
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Nut gb889.1-m6flznyc-8-480 | |
| 2 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 3 | 4***5 | Bolt gb16674-m6x16flznyc-8.8-480 | |
| 4 | 4***6 | Pin - square pin with lug 9.5x70 | |
| 5 | 2***2 | Weldment, rail, front extension deck | |
| 6 | 4***9 | Bolt | |
| 7 | 4***9 | Washer gb97.1-10flznyc-300hv-480 | |
| 8 | 4***6 | Nut gb889.1-m10flznyc-8 | |
| 9 | 4***5 | Bolt gb5782-m10x70flznyc-8.8 | |
| 10 | 2***3 | Extension deck base plate | |
| 11 | 4***6 | Nut gb5782-m6x40flznyc-8.8-480 | |
| 12 | 4***3 | Round pipe plug 111065 | |
| 13 | 4***8 | Square pipe plug 111541 | |
| 14 | 2***1 | Weldment, handle, main platform | |
| 15 | 4***9 | Tapered sheath 497444 | |
| 16 | 2***1 | Clamping plate, fixing pull rod, rear extension platform | |
| 17 | 4***5 | Nut gb16674-m6x60flznyc-8.8-480 | |
| 18 | 2***2 | Weldment, tie rod, suppor trail | |
| 19 | 2***2 | Connecting rod , for fixing wheel, rear extension deck | |
| 20 | 2***1 | Weldment, wheel bracket , rear extension deck | |
| 21 | 2***1 | Guide pad, left rail | |
| 22 | 4***8 | Pin - d-type pin with lug 10x50, with 150mm chain | |
| 23 | 2***2 | Weldment, rail, rear extension deck | |
| 24 | 2***1 | Foot pad, front extension platform | |
| 25 | 4***8 | Screw gb70.3-m6x20flznyc-8.8-480 | |
| 26 | 4***2 | Quick-loading foot pad ff-005-p4x8b | |
| 27 | 4***3 | Rivet pin 462786 | |
| 28 | 2***1 | Forming (stamping, etc.), limit plate, for fixing whee | |
| 29 | 2***1 | Mounting plate, fixed the wheel, | |
| 30 | 4***7 | Bolt gb5783-m10x30flznyc-8.8-480 | |
| 31 | 4***2 | Screw gb70.3-m10x25flznyc-8.8-480 | |
| 32 | 2***1 | Fixed plate, for wheel , front extension deck | |
| 33 | 4***2 | Bolt gb889.1-m16flznyc-8-480 | |
| 34 | 2***1 | Shaft, m16x25.5 | |
| 35 | 2***1 | Plastic block, ф102 | |
| 36 | 2***1 | Roller, ф112.5 | |
| 37 | 4***9 | Break mandrel blind rivet gb12619-5x9 | |
| 38 | 2***1 | Manual box | |
| 39 | 2***1 | Weldment, rail, front extension deck | |
| 40 | 2***1 | Base plate, for protecting extension deck | |
| 41 | 4***6 | Break mandrel blind rivet gb12619-6x14 | |
| 42 | 4***9 | Screw GB818-M6x16flZnyc-8.8 | |
| 43 | 2***1 | Pipe, m10x50.5 | |
| 44 | 4***4 | Bolt gb5782-m10x75flznyc-8.8 | |
| 45 | 4***2 | Bolt gb5783-m10x25flznyc-8.8-480 | |
| 46 | 2***1 | Forming (stamping, etc.), guide plate , rear extension deck | |
| 47 | 4***3 | Screw gb70.3-m10x40flznyc-8.8-480 | |
| 48 | 2***1 | Toothed plate, fixing pull rod, rear extension platform | |
| 49 | 2***1 | Forming (stamping, etc.), fixed plate, for fixing tie rod, rear extension deck | |
| 50 | 2***1 | Shim, 45x80x1 | |
| 51 | 2***1 | Shim, 45x80x3 | |
| 52 | 4***3 | Bolt GB70.3-M10x20flZnyc-8.8-480 | |
| 53 | 2***1 | Pipe, m10x35 |
