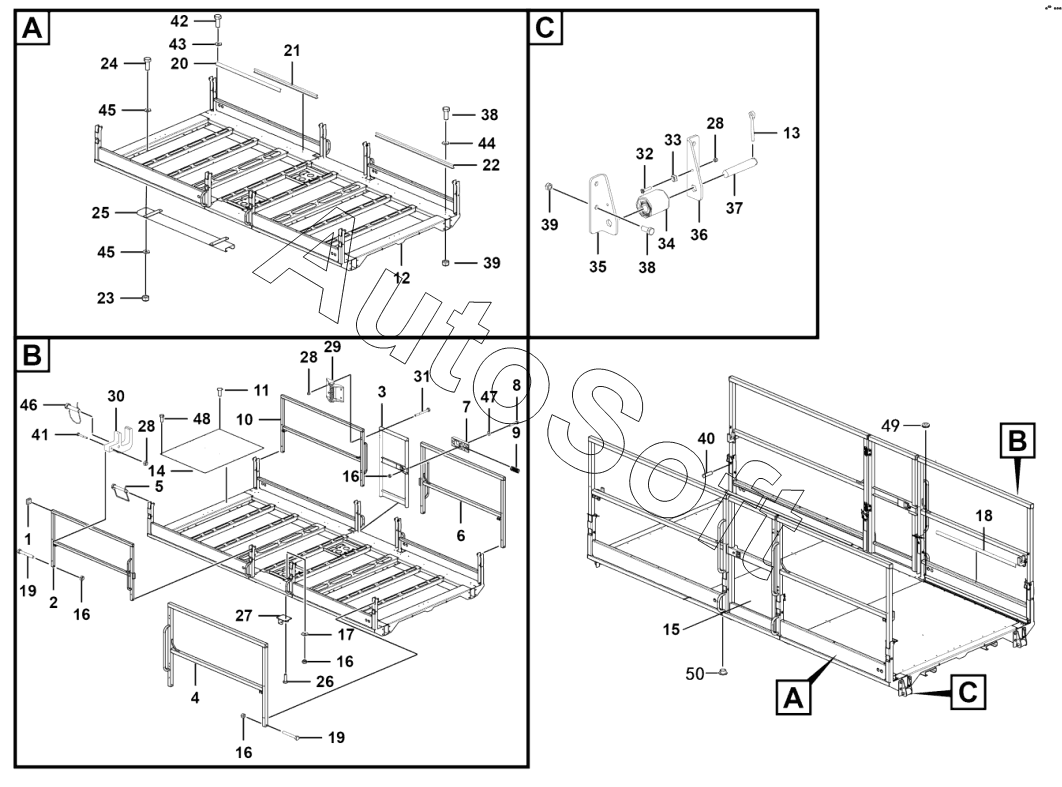

Каталог запасных частей к технике: LGMG SR1023D (2022). Main platform
39
39
27
28
28
28
29
30
31
32
33
34
35
36
37
38
38
26
40
41
42
43
44
45
45
46
47
48
49
50
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
16
16
16
17
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Square pipe plug 111541 | |
| 2 | 2***2 | Right-behind guardrail | |
| 3 | 2***2 | Rotate door | |
| 4 | 2***1 | Right-front guardrail | |
| 5 | 4***6 | Pin - square pin with lug 9.5x70 | |
| 6 | 2***2 | Left-front guardrail | |
| 7 | 2***1 | Plastic block, platform gate | |
| 8 | 4***1 | Bolt gb5782-m10x55flznyc-8.8-480 | |
| 9 | 2***1 | Spring 1.4x6x50 | |
| 10 | 2***1 | Left-behind guardrail | |
| 11 | 4***6 | Break mandrel blind rivet gb12619-6x14 | |
| 12 | 2***3 | Weld main deck | |
| 13 | 2***1 | Shaft -6, 6.5x60 | |
| 14 | 2***1 | Weldment, main platform deck | |
| 15 | 2***1 | Plate | |
| 16 | 4***2 | Nut gb889.1-m10flznyc-8-480 | |
| 17 | 4***9 | Washer gb97.1-10flznyc-480 | |
| 18 | 2***1 | Forming (stamping, etc.), toothed plate 2, protecting rail, main platform | |
| 19 | 4***5 | Bolt gb5782-m10x70flznyc-8.8 | |
| 20 | 2***1 | Forming (stamping, etc.), toothed plate 1, protecting rail, main platform | |
| 21 | 2***1 | Guide rail 2, main platform | |
| 22 | 2***1 | Guide rail 1, main platform | |
| 23 | 4***1 | Nut gb889.1-m12flznyc-8-480 | |
| 24 | 4***8 | Bolt gb5783-m12x30flznyc-8.8-480 | |
| 25 | 2***1 | Slide welding | |
| 26 | 4***7 | Bolt gb5783-m10x30flznyc-8.8-480 | |
| 27 | 2***1 | Weldment, fork fixed seat , fork | |
| 28 | 4***9 | Nut gb889.1-m6flznyc-8 | |
| 29 | 4***5 | Spring hinge x022 | |
| 30 | 2***1 | Guide pad, left rail | |
| 31 | 4***0 | Bolt gb5782-m6x55flznyc-8.8-480 | |
| 32 | 4***9 | Screw gb70.3-m6x30flznyc-8.8-480 | |
| 33 | 2***1 | Foot pad, front extension platform | |
| 34 | 2***1 | Weldment, wheel, ф57, main platform | |
| 35 | 2***1 | Forming (stamping, etc.), wheel fixed plate, main platform | |
| 36 | 2***1 | Forming (stamping, etc.), wheel fixed plate, main platform | |
| 37 | 2***1 | Pin, ф20x105 | |
| 38 | 4***1 | Bolt gb5783-m8x20flznyc-8.8-480 | |
| 39 | 4***7 | Nut gb889.1-m8flznyc-8-480 | |
| 40 | 4***9 | Break mandrel blind rivet gb12619-5x9 | |
| 41 | 4***6 | Nut gb5782-m6x40flznyc-8.8-480 | |
| 42 | 4***1 | Bolt gb5783-m6x25flznyc-8.8-480 | |
| 43 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 44 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 45 | 4***0 | Washer gb97.1-12flznyc-300hv-480 | |
| 46 | 4***8 | Pin - d-type pin with lug 10x50, with 150mm chain | |
| 47 | 4***8 | Washer gb96.1-10flznyc-480 | |
| 48 | 4***8 | Bolts | |
| 49 | 4***8 | Standard grommet 498055 | |
| 50 | 4***0 | Drum plug sr 1011-12791 |
