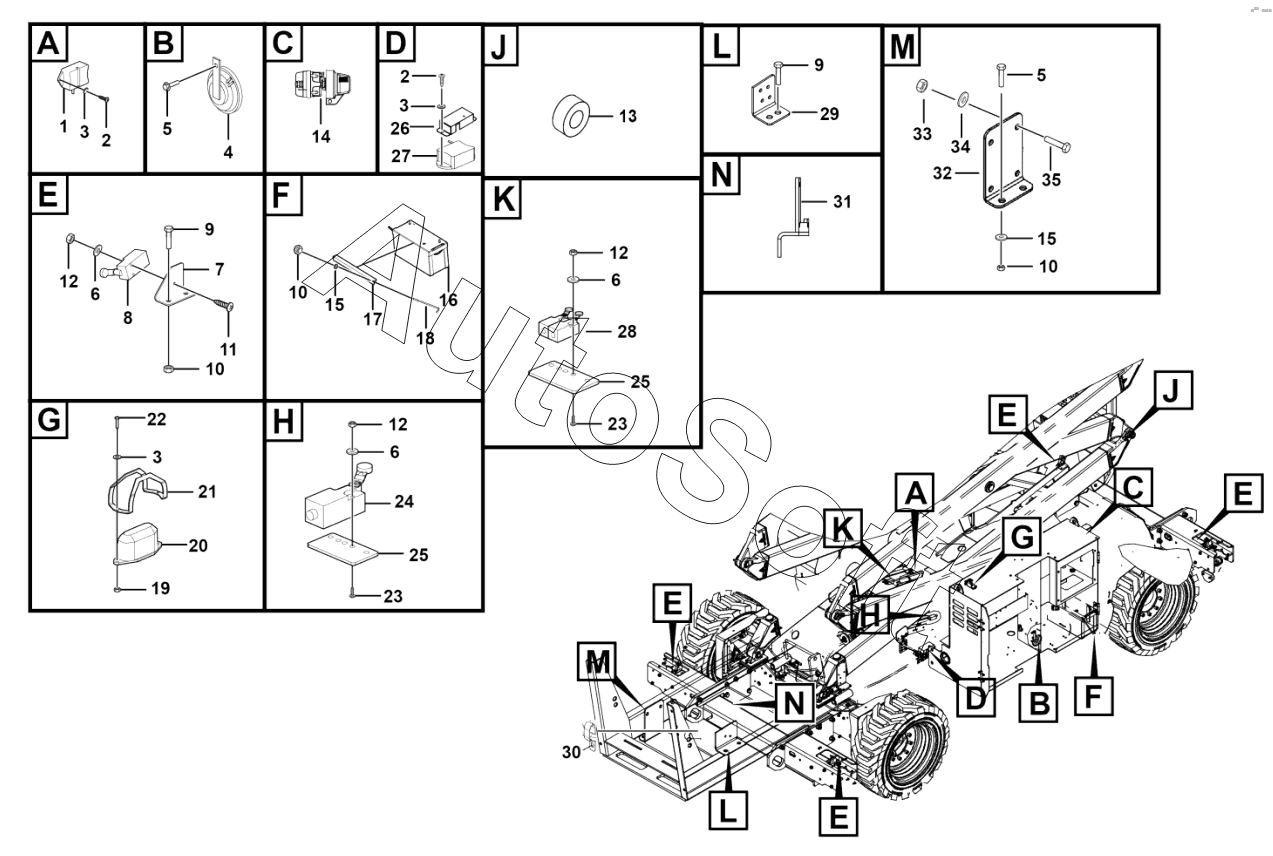

Каталог запасных частей к технике: LGMG SR1023D (2022). Chassis electrical assembly
27
19
20
21
22
23
23
24
25
25
26
18
28
29
30
31
32
33
34
35
10
10
10
2
2
3
3
3
4
5
5
6
6
6
7
8
9
9
1
11
12
12
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Angle sensor sysa | |
| 2 | 4***6 | Screw gb818-m4x10flznyc-8.8-480 | |
| 3 | 4***0 | Washer gb97.1-4flznyc-480 | |
| 4 | 4***9 | Horn dc12v | |
| 5 | 4***6 | Bolt gb16674-m8x20flznyc-8.8-480 | |
| 6 | 4***3 | Washer gb97.1-5flznyc-480 | |
| 7 | 2***4 | Forming (stamping, etc.) | |
| 8 | 4***7 | Lower limit switch | |
| 9 | 4***9 | Bolt gb16674-m8x35flznyc-10.9-480 | |
| 10 | 4***6 | Nut GB889.1-M8flZnyc-10 | |
| 11 | 4***3 | Screw gb70.1-m5x40flznyc-8.8-480 | |
| 12 | 4***5 | Nut gb889.1-m5flznyc-8-480 | |
| 13 | 2***1 | Cushion block, 24x12x10 | |
| 14 | 4***3 | Dc power switch 75920-10 | |
| 15 | 4***0 | Washer gb97.1-8flznyc-480 | |
| 16 | 4***9 | Battery 6-qw-120b | |
| 17 | 2***1 | Weldment, locking angle steel, | |
| 18 | 2***1 | Threaded rod, m8 | |
| 19 | 4***4 | Nut gb6170-m4flznyc-8-480 | |
| 20 | 4***8 | Operating indicator lte5051-12v | |
| 21 | 2***2 | Housing, operating indicator | |
| 22 | 4***1 | Screw gb818-m4x20flznyc-4.8-480 | |
| 23 | 4***3 | Screwgb70.1-m5x45flznyc-8.8 | |
| 24 | 4***5 | Travel switch xckp2121p16 | |
| 25 | 2***1 | Plate, fixing travel switch | |
| 26 | 2***3 | Forming (stamping, etc.), tilt sensor housing | |
| 27 | 4***7 | Tilt sensor | |
| 28 | 4***5 | Travel switch | |
| 29 | 2***3 | Forming (stamping, etc.), ecu mounting plate | |
| 30 | 4***3 | Pipe clamp lgb169-a20x12.5, fuel pipe | |
| 31 | 2***1 | Weldment, bracket | |
| 32 | 2***2 | Forming (stamping, etc.), preheating relay support mounting plate | |
| 33 | 4***0 | Nut gb889.1-m6flznyc-8-480 | |
| 34 | 4***4 | Washer gb97.1-6flznyc-480 | |
| 35 | 4***7 | Bolt gb5783-m6x16flznyc-8.8-480 |
