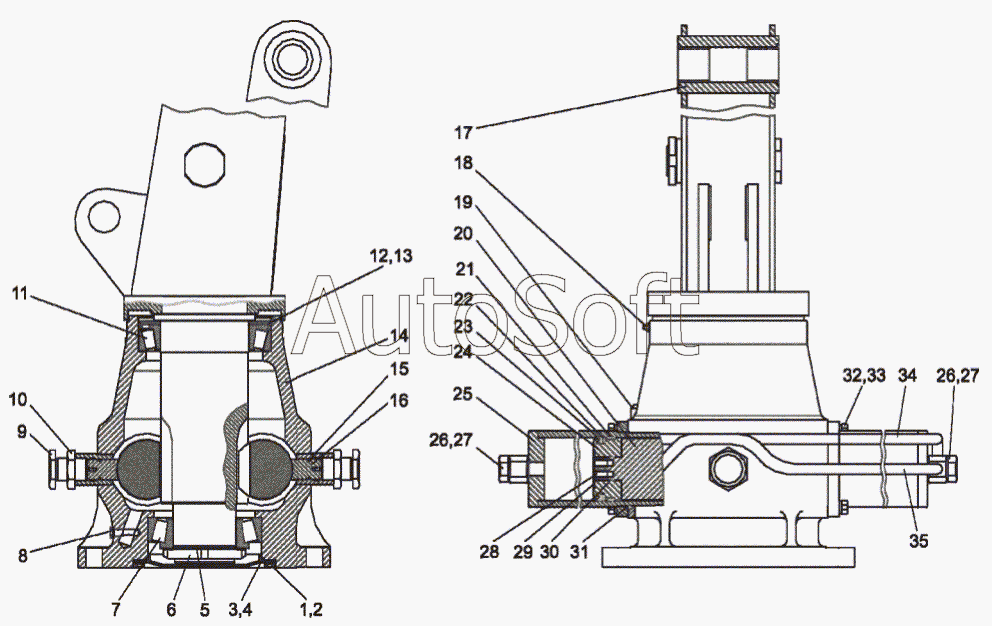

Каталог запасных частей к технике: МТЗ МПТ-461.1 (2010). ГМ42-0700000-01 Устройство поворотное
27
27
19
20
21
22
23
24
25
26
26
18
28
29
30
31
32
33
34
35
9
1
2
3
4
5
6
7
8
ГМ42-0700000-01
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42-0700000-01 | Г***1 | Устройство поворотное | |
| 1 | М***5 | Болт М8-6gx20.46.0115 | |
| 2 | 8***5 | Шайба 8.65Г.0115 | |
| 3 | Г***7 | Крышка | |
| 4 | К***2 | Кольцо 180-185-36-2-2 | |
| 5 | Н***5 | Шайба Н95.01.08.05 | |
| 6 | Г***6 | Гайка | |
| 7 | 7***0 | Подшипник 7520 | |
| 8 | У***2 | Пробка | |
| 9 | Г***2 | Болт | |
| 10 | Г***3 | Гайка | |
| 11 | 2***8 | Подшипник 2007128 | |
| 12 | Г***8 | Стакан | |
| 13 | К***2 | Кольцо 205-210-36-2-2 | |
| 14 | Г***2 | Корпус | |
| 15 | К***0 | Кольцо 027-032-30 | |
| 16 | Г***4 | Упор | |
| 17 | Г***0 | Колонна | |
| 18 | М***6 | Масленка 1.2.Ц6 | |
| 19 | З***п | Заглушка-щуп | |
| 20 | Г***3 | Шток-рейка | |
| 21 | К***2 | Кольцо опорное | |
| 22 | У***8 | Кольцо защитное | |
| 23 | М***6 | Манжета 1-100х80-6 | |
| 24 | Г***1 | Поршень | |
| 25 | Г***1 | Гильза | |
| 26 | Л***2 | Болт | |
| 27 | У***7 | Прокладка | |
| 28 | В***5 | Винт ВМ6-6gx20.58.0115 | |
| 29 | Г***2 | Шайба поршневая | |
| 30 | К***0 | Кольцо 030-035-30 | |
| 31 | К***6 | Кольцо 120-126-36 | |
| 32 | М***5 | Болт М16х1,5-6gx40.109.40Х.0115 | |
| 33 | 1***5 | Шайба 16.65Г.0115 | |
| 34 | Г***0 | Трубопровод | |
| 35 | Г***1 | Трубопровод |
