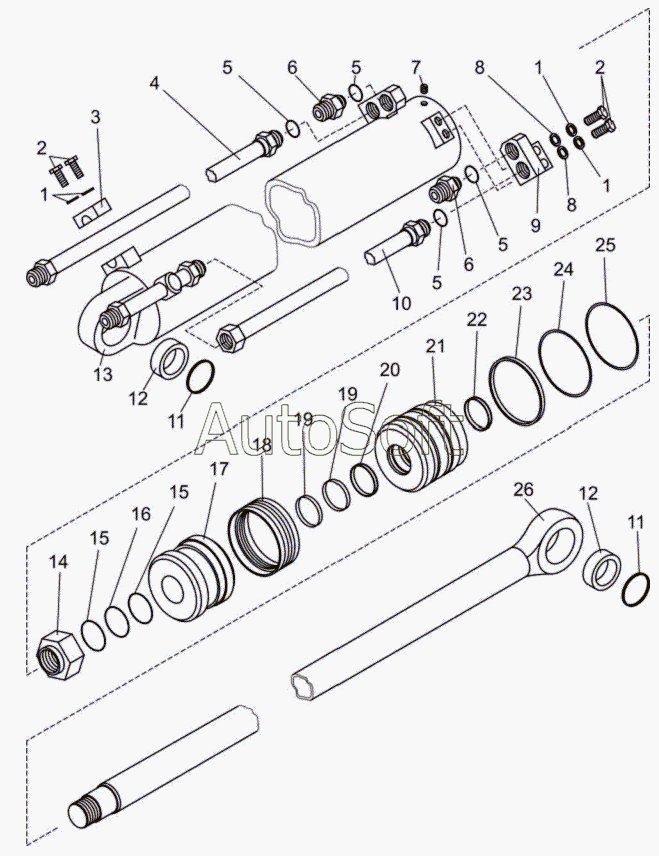

Каталог запасных частей к технике: МТЗ М75-04 (2010). Гидроцилиндр
13
26
25
24
23
22
21
20
19
19
18
17
16
15
15
14
М75-04.0102500
12
12
11
11
10
9
8
8
7
6
6
5
5
5
5
4
3
2
2
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М75-04.0102500 | М***0 | Гидроцилиндр | |
| 1 | 4***6 | Шайба 8Т | |
| 2 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 3 | М***2 | Планка | |
| 4 | М***0 | Трубопровод | |
| 5 | 0***2 | Кольцо | |
| 6 | М***3 | Штуцер | |
| 7 | М***9 | Винт М8-6gx12.14Н.45.019 | |
| 8 | С***9 | Шайба | |
| 9 | М***0 | Переходник | |
| 10 | М***0 | Трубопровод | |
| 11 | С***5 | Кольцо ГОСТ 13944-86 | |
| 12 | Е***5 | Подшипник ЕШС-35 | |
| 13 | М***0 | Гильза | |
| 14 | У***4 | Гайка | |
| 15 | У***1 | Кольцо защитное | |
| 16 | К***2 | Кольцо 030-035-30-2-2 | |
| 17 | Г***4 | Поршень | |
| 18 | D***5 | Уплотнение поршневое DBM 248185 | |
| 19 | I***2 | Кольцо опорное I/DWR 40/2 | |
| 20 | E***2 | Манжета EU 4050/2 | |
| 21 | М***1 | Букса | |
| 22 | ***0 | Грязесъемник PW40 | |
| 23 | 0***4 | Кольцо | |
| 24 | У***4 | Кольцо защитное | |
| 25 | О***4 | Кольцо пружинное | |
| 26 | М***0 | Шток |
