Каталог запасных частей к технике: МТЗ М75-04 (2010). Гидрооборудование
47
32
33
33
33
33
33
33
33
34
35
36
36
37
38
39
40
41
42
42
43
43
43
44
45
46
46
31
48
49
50
51
51
51
52
53
54
55
56
56
57
57
58
59
60
61
62
16
1
1
1
1
1
1
1
1
2
3
3
3
3
3
3
3
4
4
4
5
5
5
5
6
7
7
7
8
8
8
8
8
8
8
9
9
9
9
10
10
10
11
11
11
11
12
12
13
13
14
15
М75-04.0500010
17
17
18
18
18
19
19
20
20
22
23
23
24
24
25
26
26
26
27
28
29
30

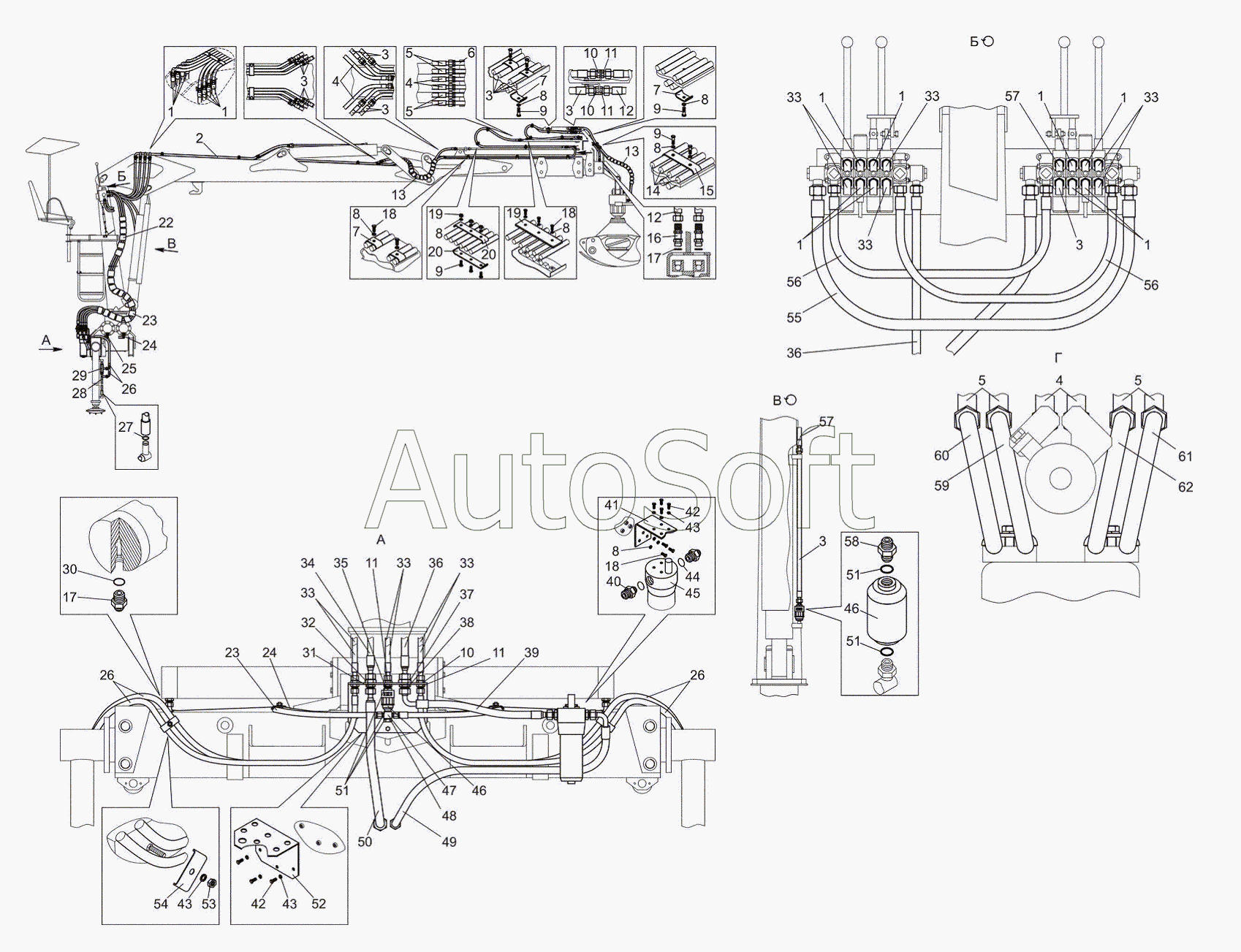

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М75-04.0500010 | М***0 | Гидрооборудование | |
| 1 | Р***5 | Рукав высокого давления РВД.12.25.М22х155.1000 | |
| 2 | М***0 | Гидрооборудование стрелы | |
| 3 | Р***5 | Рукав высокого давления РВД.12.25.М22х155.1000 | |
| 4 | Р***5 | Рукав высокого давления РВД.12.25.М22х155.1000 | |
| 5 | Р***5 | Рукав высокого давления РВД.12.25.М22х155.1000 | |
| 6 | М***0 | Трубопровод | |
| 7 | М***9 | Скоба | |
| 8 | 4***6 | Шайба 8Т | |
| 9 | М***9 | Болт | |
| 10 | М***4 | Проходник | |
| 11 | М***9 | Гайка М22х155-6Н.04.019 | |
| 12 | Р***5 | Рукав высокого давления РВД.12.25.М22х155.1000 | |
| 13 | S***0 | Оплетка | |
| 14 | Р***5 | Рукав высокого давления РВД12.25.М22х1,5.1700 | |
| 15 | М***2 | Скоба | |
| 16 | М***4 | Штуцер | |
| 17 | 0***2 | Кольцо | |
| 18 | М***9 | Болт | |
| 19 | М***9 | Накладка | |
| 20 | М***2 | Скоба | |
| 21 | М***9 | Гайка | |
| 22 | S***0 | Оплетка SSK80 | |
| 23 | Р***5 | Рукав высокого давления РВД.10.28.М18х1,5.1200 | |
| 24 | Р***5 | Рукав высокого давления РВД.10.28.М18х1,5.1200 | |
| 25 | S***0 | Оплетка SSK80 | |
| 26 | Р***5 | Рукав высокого давления РВД.12.25.М22х1,5.2400 | |
| 27 | К***2 | Кольцо 012-016-25-2-2 | |
| 28 | Л***0 | Трубопровод | |
| 29 | Л***0 | Гидрозамок | |
| 30 | М***6 | Штуцер | |
| 31 | М***3 | Гайка | |
| 32 | М***2 | Проходник | |
| 33 | Р***5 | Рукав высокого давления РВД.12.25.М22х1,5.2400 | |
| 34 | Р***2 | Рукав высокого давления РВД.20.16.М33х2.3050 | |
| 35 | М***3 | Штуцер | |
| 36 | Р***5 | Рукав высокого давления РВД.16.20.М27х1,5.3050 | |
| 37 | М***3 | Проходник | |
| 38 | М***2 | Гайка | |
| 39 | Р***5 | Рукав высокого давления РВД.16.20.М27х1,5.3050 | |
| 40 | У***3 | Штуцер | |
| 41 | М***6 | Кронштейн | |
| 42 | М***9 | Болт | |
| 43 | 4***7 | Шайба 10ОТ | |
| 44 | 0***4 | Кольцо | |
| 45 | Ф***1 | Фильтр ФГИ 20/3-25МВ УХЛ3.1 | |
| 46 | Д***3 | Дроссель с обратным клапаном ДКТ15/3 | |
| 47 | М***7 | Угольник | |
| 48 | М***1 | Болт | |
| 49 | Р***5 | Рукав высокого давления РВД.16.20.М27х1,5.3050 | |
| 50 | Р***2 | Рукав высокого давления РВД.20.16.М33х2.3050 | |
| 51 | У***8 | Прокладка | |
| 52 | М***7 | Кронштейн | |
| 53 | М***9 | Гайка | |
| 54 | М***1 | Скоба | |
| 55 | Р***2 | Рукав высокого давления РВД.20.16.М33х2.3050 | |
| 56 | Р***5 | Рукав высокого давления РВД.16.20.М27х1,5.3050 | |
| 57 | Р***5 | Рукав высокого давления РВД.12.25.М22х155.1000 | |
| 58 | У***1 | Штуцер | |
| 59 | М***5 | Трубопровод | |
| 60 | М***0 | Трубопровод | |
| 61 | М***1 | Трубопровод | |
| 62 | М***1 | Трубопровод |
